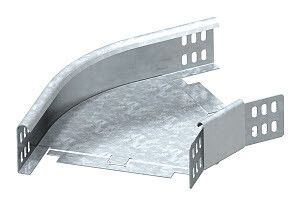

Угловая секция 45° 60x100 (RB 45 610 FT) | 7066112 OBO Bettermann

Секция угловая 45 градусов 60x100 мм горячий цинк от OBO BETTERMANN - это компонент для сборки кабельных трасс с поворотом на 45°, совместимый с лотками высотой 60 мм. Артикул rb 45 610 ft обеспечивает надёжное соединение в условиях повышенной влажности, а оцинкованная сталь гарантирует долговечность даже в агрессивной среде.

Назначение и область применения

Секция угловая 45 градусов 60x100 мм горячий цинk используется для изменения направления кабельного лотка под углом 45°. Применяется в системах прокладки силовых и слаботочных кабелей там, где требуется плавный переход между участками трассы - например, при обходе оборудования, пересечении технологических проёмов или изменении уровня трассы.

Подходит для установки в промышленных помещениях, на объектах энергетики, транспорта, ЖКХ и других зонах с высокими требованиями к защите от коррозии. Особенно эффективна в местах с повышенной влажностью, запылённостью или химической активностью воздуха.

Технические характеристики

• Угол поворота: 45° - позволяет выполнять плавные повороты без резких изломов, снижающих нагрузку на кабели
• Высота: 60 мм - точно соответствует стандартным кабельным лоткам с такой высотой бортов
• Ширина: 100 мм - определяет внутреннюю ширину трассы, влияет на количество и диаметр укладываемых кабелей
• Внутренний радиус: 50 мм - минимальный радиус изгиба внутри секции, важен для соблюдения допустимого радиуса изгиба кабелей
• Толщина материала: 1 мм - достаточна для механической прочности при монтаже и эксплуатации
• Покрытие: горячий цинк - антикоррозийное покрытие, устойчивое к механическому воздействию и длительному сроку службы
• Материал: сталь оцинкованная - сочетает прочность стали и защитные свойства цинка
• Исполнение изгиба: жесткий изгиб - форма формируется методом штамповки, сохраняет точную геометрию
• Перфорация в основании: да - позволяет фиксировать секцию болтами через отверстия, ускоряет монтаж
• Входит соединительный элемент - секция уже оснащена необходимыми крепёжными деталями для стыковки с другими элементами системы

Совместимость и монтаж

Секция угловая 45 градусов 60x100 мм горячий цинк совместима с любыми кабельными лотками OBO BETTERMANN серии RB с высотой борта 60 мм. Также подходит для аналогичных решений других производителей, если они соответствуют габаритам и стандарту исполнения.

Монтаж выполняется путём стыковки с прямыми участками лотка. Соединительный элемент уже установлен - достаточно выровнять поверхности и закрутить саморезы или болты через перфорацию. Для герметизации стыков рекомендуется использовать уплотнители, если система требует защиты от пыли/влаги.

Необходимо учитывать посадочные размеры: внутренняя высота 60 мм должна точно совпадать с высотой смежных лотков. Нарушение этого условия приведёт к перегрузке кабелей или затруднению прокладки.

Безопасность и стандарты

Секция сертифицирована в соответствии с требованиями промышленной безопасности России: реестр №1367\9\2023. Обладает лицензией Росатома ЦО-12-101-13253 от 12.04.2023, что подтверждает её соответствие нормам для использования на объектах атомной энергетики и других критически важных инфраструктур.

Покрытие горячим цинком соответствует ГОСТ 14918 и ISO 1461 - обеспечивает класс защиты от коррозии до 10 лет в условиях умеренного климата.

Преимущества

• Готовые соединительные элементы исключают потерю комплектующих и ускоряют сборку
• Жесткий изгиб сохраняет форму при транспортировке и монтаже - не деформируется
• Оцинкованная сталь с толщиной 1 мм выдерживает механические нагрузки при прокладке кабелей
• Перфорированное основание позволяет крепить секцию к потолку, стене или полу без дополнительных кронштейнов
• Соответствие лицензии Росатома расширяет возможности применения на стратегически значимых объектах

Ограничения применения

• Не предназначена для использования в качестве самостоятельного несущего элемента - требует поддержки с обоих сторон
• Не подходит для кабельных лотков с высотой борта менее или более 60 мм - возможен перекос и нарушение герметичности
• Не рекомендуется применять в средах с постоянным контактом с кислотами, щелочами или соляными растворами - хотя цинк устойчив, длительный контакт может вызвать эрозию покрытия
• Не предназначен для внешней установки без дополнительной защиты от УФ-излучения - цинк со временем теряет блеск, но не теряет защитные функции

Примеры использования

• Обход трубопровода на тепловой электростанции с использованием лотков OBO RB 60
• Поворот трассы вдоль стены в подземном паркинге с высокой влажностью
• Сборка кабельной трассы в цеху металлургического завода с частыми мойками оборудования
• Прокладка сигнальных кабелей в АЭС - благодаря лицензии Росатома

Практические советы

• Перед монтажом проверьте, чтобы все лотки имели одинаковый уровень и шаг крепления - иначе возникнет перекос в месте стыка
• При укладке кабелей большого диаметра убедитесь, что их радиус изгиба не меньше 50 мм - иначе повредится изоляция
• Если трасса проходит в помещении с агрессивной средой, дополнительно используйте герметики на стыках
• Артикул rb 45 610 ft можно заказать в комплекте с прямыми секциями и крышками - так проще планировать всю трассу
• Храните секции в сухом месте - даже оцинкованная сталь может образовать белый налёт при длительном контакте с влагой, но это не влияет на работоспособность
