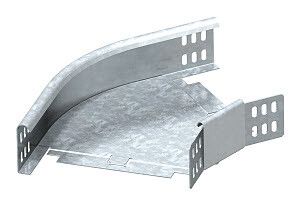

Угловая секция 45° 60x100 (RB 45 610 FS) | 6043763 OBO Bettermann

Угловая секция 45 градусов 60x100 мм от OBO BETTERMANN (артикул rb 45 610 fs) предназначена для изменения направления кабельного лотка на 45° при сохранении жесткой конструкции и совместимости с лотками высотой 60 мм. Применяется в системах прокладки кабелей на промышленных объектах, где требуется надежный и долговечный переход.

Назначение и область применения

Угловая секция 45 градусов 60x100 мм используется для создания плавного поворота кабельного лотка под углом 45°. Подходит для всех типов кабельных лотков с высотой боковой стенки 60 мм. Обеспечивает бесперебойную прокладку кабелей в сложных трассах - например, при обходе оборудования, пересечении технологических проёмов или изменении уровня трассы. Часто применяется на заводах, в энергообъектах, на транспорте и в других местах, где требуются прочные и защищённые системы кабельной прокладки.

Технические характеристики

• Угол поворота: 45°
• Внутренний радиус: 50 мм - обеспечивает минимальный изгиб кабелей, предотвращает повреждение изоляции
• Высота: 60 мм - соответствует стандартным лоткам с такой же высотой бортов
• Ширина: 100 мм - определяет внутреннюю ширину канала для кабелей
• Толщина материала: 1 мм - гарантирует достаточную механическую устойчивость
• Материал: сталь оцинкованная - устойчива к коррозии, подходит для помещений с повышенной влажностью и наружных установок
• Покрытие: цинк - антикоррозийное покрытие по ГОСТ 14918
• Конструктивное исполнение: жесткий изгиб - не требует сборки, готов к использованию после монтажа
• Перфорация в основании: да - позволяет фиксировать секцию болтами через отверстия, упрощает крепление к потолку, стене или полу
• Исполнение: без соединительного разъема - монтируется непосредственно между лотками, не требует дополнительных элементов

Совместимость и монтаж

Угловая секция 45 градусов 60x100 мм совместима исключительно с кабельными лотками высотой 60 мм, произведенными по стандартам OBO BETTERMANN и аналогичным системам. Для монтажа необходимо:

• Закрепить секцию с помощью саморезов или болтов через перфорацию в основании
• Соединить её с прямым участком лотка без зазора - кромки должны плотно прилегать
• Не использовать с лотками другой высоты - это нарушит герметичность и нагрузочную способность
• При необходимости - закрыть торцы специальными заглушками для защиты от пыли и влаги

Безопасность и стандарты

• Произведено в соответствии с требованиями немецких и европейских норм для кабельных систем
• Обладает лицензией Росатома № ЦО-12-101-13253 от 12.04.2023 - допущено к применению на атомных объектах
• Внесено в Реестр промышленной продукции РФ (№ 1367\9\2023) - сертифицировано для использования в России

Преимущества

• Жесткая форма - не деформируется при монтаже и эксплуатации
• Оцинкованная сталь - длительный срок службы даже в агрессивных средах
• Перфорированное основание - ускоряет и упрощает крепление
• Отсутствие соединительных разъемов - снижает риск плохого контакта и увеличивает надёжность
• Совместимость с большинством лотков OBO BETTERMANN и аналогичных систем

Ограничения применения

• Не предназначен для использования с лотками высотой более или менее 60 мм - возможен перекос и потеря герметичности
• Не рассчитана на значительные динамические нагрузки - не следует использовать как несущую конструкцию
• Не рекомендуется для частых разборок - жесткий изгиб не предусматривает многократного демонтажа
• Не является водонепроницаемой конструкцией - для открытых площадок и влажных зон требуется дополнительная герметизация

Примеры использования

• Прокладка кабелей в цехах с оборудованием, расположенным под углом
• Смена направления трассы вблизи трубопроводов или колонн
• Подключение кабельных лотков к распределительным щитам, установленным на стене под углом
• Монтаж в помещениях АЭС, химпроизводств и пищевых комбинатов - благодаря лицензии Росатома и оцинкованному покрытию

Практические советы

• Проверьте перед монтажом, что внутренний радиус 50 мм не вызывает перегиба кабелей - особенно для силовых и контрольных проводов с жесткой изоляцией
• При установке в условиях высокой влажности используйте дополнительно термостойкий герметик на стыках
• Не забудьте про выравнивание плоскостей - секция должна точно совпадать с уровнем соседних лотков
• Артикул rb 45 610 fs - единственный вариант этой модели от OBO BETTERMANN; другие номера не являются оригинальными
• Для удобства комплектования - сочетайте с прямыми лотками 60x100 мм и заглушками того же типа
