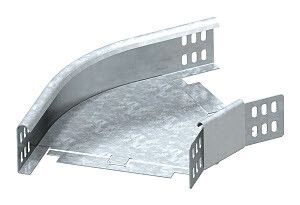

Угловая секция 45° 60x150 (RB 45 615 FT) | 7066158 OBO Bettermann

Секция угловая 45 градусов 60x150 мм горячий цинк от OBO BETTERMANN - компонент для сборки кабельных трасс с поворотом на 45°, совместимый с лотками высотой 60 мм. Артикул rb 45 615 ft обеспечивает надежное соединение в условиях повышенной влажности и агрессивной среды благодаря оцинкованному покрытию.

Назначение и область применения

Секция угловая 45 градусов 60x150 мм горячий цинk предназначена для изменения направления кабельной трассы под углом 45°. Применяется в системах кабельного лотка с высотой боковой стенки 60 мм. Подходит для прокладки силовых, управляющих и слаботочных кабелей в промышленных помещениях, на объектах энергетики, транспорта и инфраструктуры. Особенно эффективна там, где требуется экономичное решение с минимальным радиусом изгиба.

Технические характеристики

• Угол поворота: 45°
• Высота: 60 мм
• Ширина: 150 мм
• Внутренний радиус изгиба: 50 мм
• Толщина материала: 1 мм
• Материал: сталь оцинкованная методом горячего цинкования
• Исполнение изгиба: жесткий (не подлежит последующей коррекции)
• Перфорация в основании: да - для фиксации болтами или заклепками
• В комплекте: соединительный элемент (для стыковки с прямыми участками)
• Обозначение типа: RB 45 615 FT

Совместимость и монтаж

Секция совместима с кабельными лотками OBO BETTERMANN серии, имеющими высоту 60 мм. Соединительный элемент позволяет легко зафиксировать её между двумя прямыми участками без дополнительных деталей. Монтаж выполняется через перфорацию в основании: используются самонарезающие болты, заклёпки или шпильки с гайками. Установка возможна как на вертикальных, так и на горизонтальных поверхностях. Не требует сварки - всё собирается механически.

Безопасность и стандарты

• Произведено в соответствии с требованиями немецких и европейских норм для кабельных систем
• Имеет лицензию Росатома № ЦО-12-101-13253 от 12.04.2023
• Занесён в Реестр промышленной продукции РФ (№ 1367\9\2023)

Преимущества

• Горячее цинкование гарантирует долгую защиту от коррозии даже в сырых и химически активных средах
• Жесткий изгиб сохраняет точную форму, исключает деформацию при нагрузках
• Перфорированное основание упрощает крепление и снижает время установки
• Встроенный соединительный элемент исключает необходимость докупать фитинги
• Совместимость с широким спектром лотков OBO BETTERMANN упрощает замену и расширение системы

Ограничения применения

• Не предназначен для использования в качестве несущей конструкции - только как элемент кабельной трассы
• Не рекомендуется применять в условиях постоянного воздействия открытого пламени или температур выше +80 C
• Подходит только для лотков с высотой 60 мм; несовместим с моделями 40 мм, 80 мм и другими
• Жесткий изгиб нельзя изменить после производства - перед заказом проверьте угол и радиус

Примеры использования

• Сборка трассы на производстве для прокладки кабелей к станкам под углом 45°
• Прокладка кабелей в тоннелях метрополитена, где необходимо обойти опоры
• Монтаж в электрошкафах и распределительных пунктах с ограниченным пространством
• Использование в зонах с высокой влажностью - например, на насосных станциях или в холодильных камерах

Практические советы

• Проверяйте внутренний радиус 50 мм - он влияет на допустимый радиус изгиба кабелей внутри лотка. Для кабелей с малым радиусом изгиба (например, многожильные) это не является ограничением.
• При монтаже используйте только те крепёжные элементы, которые соответствуют толщине металла (1 мм). Самонарезающие болты M4–M5 подходят лучше всего.
• Если система будет работать в агрессивной среде, дополнительно проверьте целостность цинкового покрытия на местах реза или сверления - при необходимости обработайте антивандальным составом.
• Артикул rb 45 615 ft - это официальный номер от OBO BETTERMANN. При закупке указывайте именно его, чтобы избежать аналогов с неверной геометрией.
• Секция угловая 45 градусов 60x150 мм горячий цинк - часть стандартизованной системы. Все остальные элементы (прямые, переходники, крышки) должны быть из той же серии для гарантированной совместимости.
