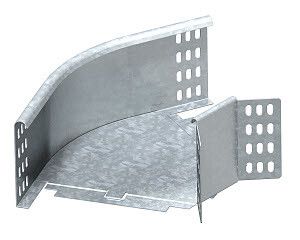

Угловая секция 45° 110x100 (RB 45 110 FT) | 7068115 OBO Bettermann

Секция угловая 45 градусов 110x100 мм горячий цинк от OBO BETTERMANN - это компонент для сборки кабельных трасс с поворотом на 45°, совместимый с лотками высотой 110 мм. Артикул RB 45 110 FT обеспечивает надежное соединение в условиях повышенной влажности и агрессивной среды благодаря оцинкованному покрытию.

Назначение и область применения

Секция угловая 45 градусов 110x100 мм горячий цинk используется для изменения направления кабельных трасс на 45° в системах кабельного лотка. Подходит для прокладки силовых, управляющих и слаботочных кабелей в промышленных помещениях, на объектах энергетики, транспорта и ЖКХ. Применяется там, где требуется сохранить целостность защиты кабелей при изменении маршрута трассы без использования дополнительных переходников.

Технические характеристики

• Угол поворота: 45° - оптимальный угол для плавного прохода кабелей без перегибов
• Высота: 110 мм - соответствует стандартным лоткам с такой высотой бортов
• Ширина: 100 мм - внутреннее расстояние между стенками для свободного прохождения кабелей
• Внутренний радиус изгиба: 50 мм - позволяет прокладывать кабели с минимальными допустимыми радиусами изгиба
• Толщина материала: 1 мм - достаточна для механической прочности при нагрузках и монтаже
• Материал: сталь оцинкованная - защищена от коррозии
• Покрытие: горячий цинк - более долговечное, чем электроосаждённое, выдерживает воздействие влаги и химикатов
• Исполнение изгиба: жесткий - форма фиксирована, не требует доработки после установки
• Перфорация в основании: да - позволяет закреплять секцию болтами через отверстия, снижает вес и улучшает теплоотвод
• Входит соединительный элемент - секция уже оснащена крепежом для быстрого соединения с другими участками лотка

Совместимость и монтаж

Секция угловая 45 градусов 110x100 мм горячий цинк совместима с лотками OBO BETTERMANN серии RB 110 и аналогичными моделями других производителей с такими же габаритами. Установка выполняется путём плотного соединения с прямыми участками лотка через встроенные соединительные элементы - болты и гайки не требуются. Перфорированные отверстия позволяют дополнительно закрепить секцию к поверхности с помощью анкеров или кронштейнов. Монтаж возможен как на вертикальных, так и на горизонтальных поверхностях.

Безопасность и стандарты

• Лицензия Росатома: ЦО-12-101-13253 от 12.04.2023 - разрешено применение на ядерных и радиационно опасных объектах
• Занесена в Реестр промышленной продукции РФ: 1367\9\2023 - подтверждает соответствие требованиям законодательства РФ
• Соответствует ГОСТ Р 50571.5.52 и IEC 61537 - нормам для кабельных систем в промышленных зонах

Преимущества

• Горячее цинкование обеспечивает срок службы до 30 лет даже в сырых и агрессивных средах
• Жесткий изгиб гарантирует точную форму без деформаций при транспортировке и монтаже
• Встроенный соединительный элемент исключает потерю деталей и ускоряет сборку
• Перфорация снижает массу и позволяет легко провести заземление через корпус
• Совместимость с сертифицированными системами OBO BETTERMANN обеспечивает гарантированную герметичность и механическую стабильность всей трассы

Ограничения применения

• Не предназначена для использования в качестве самостоятельного несущего элемента - должна быть частью полноценной системы лотка
• Не рекомендовано применение при температуре ниже –40C - материал становится хрупким
• Подходит только для лотков высотой 110 мм; несовместима с лотками 70 мм, 150 мм и выше
• Не предназначен для прямого контакта с открытым пламенем или источниками сверхвысоких температур (>150C)

Примеры использования

• Обход препятствий на технологических площадках - трубопроводы, оборудование
• Прокладка кабелей в производственных цехах с ограниченным пространством
• Сборка трасс в подземных канализационных коллекторах и тоннелях
• Энергообъекты - подстанции, тепловые пункты, где важна коррозионная стойкость
• Ядерные и радиологические учреждения - благодаря лицензии Росатома

Практические советы

• Проверьте перед монтажом, что все смежные участки лотка имеют одинаковую высоту - 110 мм
• При использовании в местах с частыми вибрациями - дополнительно затяните соединительные элементы
• Не используйте этот элемент как замену повороту 90° - он не рассчитан на такие нагрузки
• При необходимости заземления - подключите медный проводник к перфорированным отверстиям
• Артикул RB 45 110 FT всегда указывается в документации - сверьте его с заказом, чтобы избежать ошибок
