Угловая секция 45° 60x400 (RB 45 640 FT) | 7066406 OBO Bettermann

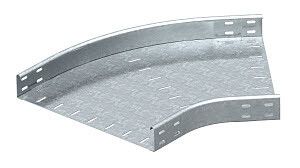

Секция угловая 45 градусов 60x400 мм горячий цинк от OBO BETTERMANN - компонент системы кабельных лотков, предназначенный для изменения направления трассы на 45° при сохранении стандарта высоты 60 мм. Артикул rb 45 640 ft обеспечивает надежную передачу кабелей через сложные участки маршрутов в промышленных условиях.

Назначение и область применения

Секция угловая 45 градусов 60x400 мм горячий цинk используется для формирования поворотов в кабельных трассах, где необходимо изменить направление прокладки кабелей под углом 45°. Подходит для систем с высотой бортов 60 мм - совместима с большинством стандартных лотков OBO BETTERMANN и аналогичными изделиями других производителей. Применяется в энергетике, машиностроении, транспорте, объектах ЖКХ и на предприятиях, требующих защиты кабелей от механических воздействий и коррозии.

Технические характеристики

• Угол поворота: 45° - оптимальный угол для плавного перехода между участками трассы без перегибов кабелей
• Высота: 60 мм - соответствует стандартным кабельным лоткам с такой высотой борта
• Ширина: 400 мм - позволяет прокладывать значительное количество кабелей в одном канале
• Материал: сталь оцинкованная - прочная и долговечная основа
• Покрытие: горячий цинк - устойчиво к коррозии даже в агрессивных средах, защищает металл на всю глубину
• Толщина материала: 1 мм - достаточна для жесткости и выдерживания нагрузок при монтаже
• Внутренний радиус: 150 мм - обеспечивает безопасный изгиб кабелей без повреждения изоляции
• Исполнение изгиба: жесткий - форма фиксирована, не допускает деформаций после установки
• Перфорация в основании: да - позволяет закреплять секцию болтами или саморезами прямо через основание
• Исполнение: без соединительного элемента - требуется самостоятельное крепление к смежным участкам лотка

Совместимость и монтаж

Секция угловая 45 градусов 60x400 мм горячий цинк совместима с любыми кабельными лотками высотой 60 мм, имеющими одинаковый профиль борта. Для сборки используются стандартные болты, шпильки или зажимы, подходящие для системы OBO BETTERMANN. Монтаж выполняется путём выравнивания кромок с соседними прямыми участками и фиксации через перфорацию в основании. Учитывайте, что отсутствие встроенного соединительного элемента требует точной регулировки положения при сборке.

Безопасность и стандарты

• Произведена в соответствии с требованиями промышленной безопасности РФ - зарегистрирована в Реестре промышленной продукции №1367/9/2023
• Обладает лицензией Росатома ЦО-12-101-13253 от 12.04.2023 - допущена к применению на объектах атомной энергетики
• Соответствует нормам EN 61537 и ГОСТ Р 50571 для кабельных систем

Преимущества

• Горячее цинкование гарантирует срок службы более 25 лет даже во влажных и химически активных средах
• Жесткая форма исключает провисание и деформацию под весом кабелей
• Перфорация ускоряет монтаж и снижает риск смещения при вибрациях
• Радиус изгиба 150 мм соответствует минимальному допустимому радиусу для многих силовых и контрольных кабелей

Ограничения применения

• Не предназначен для использования в качестве прямого участка - только для поворотов под 45°
• Не рекомендован для применения в условиях постоянного погружения в жидкость - хотя покрытие устойчиво к коррозии, герметичность не обеспечивается
• Требует наличия совместимых по высоте (60 мм) и профилю лотков; несовместим с системами другой высоты (например, 80 мм или 100 мм)
• Отсутствие встроенного крепежа увеличивает время сборки по сравнению с моделями с замком

Примеры использования

• Подключение кабельных трасс к оборудованию под углом в цехах станкостроения
• Прокладка кабелей вдоль стен и колонн на тепловых электростанциях
• Формирование маршрутов в распределительных устройствах АЭС и ТЭЦ
• Монтаж в помещениях с повышенной влажностью - насосных станциях, канализационных узлах

Практические советы

• Проверьте соответствие внутреннего радиуса 150 мм минимальному радиусу изгиба ваших кабелей - особенно для многожильных и чувствительных к деформации типов
• При использовании в вибрирующих зонах дополнительно затяните крепления и используйте антивибрационные прокладки
• Для удобства сборки предварительно соберите весь участок трассы на полу, затем поднимайте целым блоком
• Артикул rb 45 640 ft и серийный номер 7066406 должны совпадать с данными в документации - это гарантирует соответствие лицензии Росатома
• Не применяйте сварку для крепления - она нарушает антикоррозийное покрытие и снижает срок службы
