Кабельный листовой лоток перфорированный 110x300x3000 (MKS 130 FT) | 6060641 OBO Bettermann

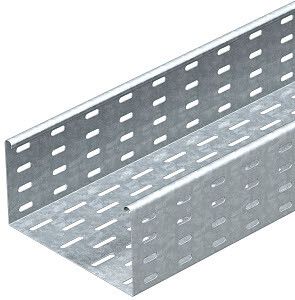

Кабельный лоток листовой перфорированный 110x300x3000 мм, сталь 1 мм, горячий цинк от OBO BETTERMANN (артикул 6060641, тип MKS 130 FT) предназначен для прокладки силовых и слаботочных кабелей в промышленных помещениях, на объектах энергетики и транспорта. Его оцинкованная стальная конструкция обеспечивает долговечность и устойчивость к коррозии даже в агрессивных условиях.

Назначение и область применения

Этот лоток используется для организации кабельных трасс в местах с повышенными требованиями к надёжности и безопасности: на производствах, в подстанциях, на железнодорожных терминалах, в АЭС и других объектах, где требуется лицензионное соответствие нормам Росатома. Подходит для прокладки кабелей вдоль стен, потолков и в технологических каналах. Благодаря перфорации и прочной конструкции, лоток выдерживает механические нагрузки и позволяет легко модифицировать трассу во время монтажа.

Технические характеристики

• Размеры: 110 мм (высота бортов) × 300 мм (ширина) × 3000 мм (длина)
• Материал: сталь оцинкованная, толщиной 1 мм
• Покрытие: горячий цинк - равномерное антикоррозийное покрытие, устойчивое к механическому воздействию
• Полезное сечение: 33 000 мм2 - площадь для размещения кабелей без перегрузки
• Перфорация: боковые стенки и основание имеют ряд отверстий для фиксации, вентиляции и удобного прохода кабелей
• Огнестойкость: соответствует требованиям к негорючим системам
• Исполнение: без встроенных соединительных элементов - требует внешней комплектации
• Лицензия: Росатом ЦО-12-101-13253 от 12.04.2023
• Реестр РФ: 1367\10\2023

Совместимость и монтаж

Лоток совместим с другими элементами системы MKS 130 FT от OBO BETTERMANN: углы, переходники, кронштейны и крепления. Для сборки используются болты, самонарезающие винты или специальные зажимы, которые фиксируются через перфорацию в основании. Монтаж возможен на стены, потолки, опоры и подвесы. Учитывайте посадочные размеры: ширина 300 мм требует свободного пространства минимум 320–350 мм между препятствиями. Лоток не имеет встроенного замка - все соединения выполняются отдельно.

Безопасность и стандарты

Лоток сертифицирован согласно требованиям Российской Федерации (реестр №1367/10/2023) и имеет официальную лицензию Росатома, что допускает его применение на ядерных объектах. Огнестойкость соответствует классу негорючих материалов. Горячее цинкование обеспечивает электроизоляцию от корпуса оборудования и снижает риск возникновения гальванических пар.

Преимущества

• Высокая жёсткость за счёт толщины стали 1 мм и формы профиля
• Удобство монтажа благодаря перфорации - можно крепить в любом месте без сверления
• Долговечность: оцинкованное покрытие защищает от коррозии до 25 лет в закрытых помещениях
• Возможность легкой доработки: отверстия позволяют вносить изменения в трассу после установки
• Подтверждённая безопасность для критичных объектов - лицензия Росатома

Ограничения применения

• Не предназначен для открытого монтажа в условиях постоянного контакта с атмосферными осадками - хотя цинк защищает, длительное увлажнение может вызвать белый налёт (цветущую коррозию)
• Не рекомендован для прокладки кабелей с температурой выше +80C - материал не рассчитан на экстремальный нагрев
• Отсутствие встроенных соединителей требует дополнительного приобретения фурнитуры
• Не подходит для помещений с химически активными испарениями (например, кислотные цеха) - цинк реагирует с кислотами

Примеры использования

• Прокладка кабелей управления на участках АЭС и тепловых электростанций
• Формирование кабельных трасс в цехах металлургического производства
• Обустройство распределительных щитовых и машинных залов
• Монтаж слаботочных сетей (связь, сигнализация) в тоннелях и подземных сооружениях

Практические советы

• При прокладке длинных трасс используйте компенсационные участки - изгиб лотка при температурных колебаниях возможен
• Для крепления к бетонным поверхностям применяйте анкерные болты M8-M10; к металлическим конструкциям - самонарезающие винты с пресс-шайбой
• Не перегружайте сечение более чем на 60% - это сохраняет теплоотвод и доступ для обслуживания
• Проверьте совместимость с другими элементами системы MKS 130 FT перед заказом - лоток работает только в рамках этой серии
• Храните в сухом месте - влага может повредить кромки при длительном хранении
