Угловая секция 90° лестничного лотка 110х300 мм R=500 (LB 90 1130 R5 FT) | 6217774 OBO Bettermann

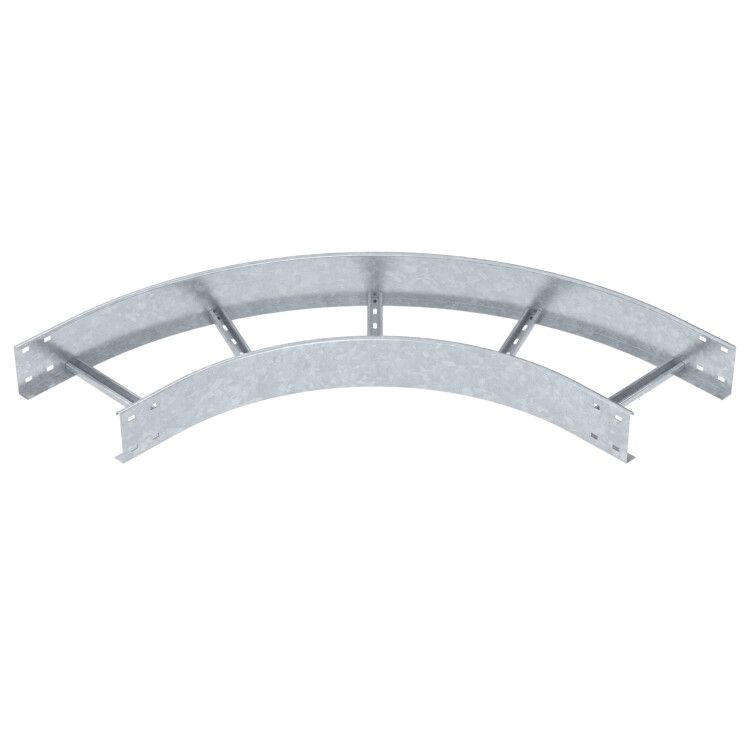

Угловая секция 90° лестничного лотка 110х300 мм R=500 мм от OBO BETTERMANN предназначена для изменения направления трассы кабельных систем на 90 градусов с плавным изгибом. Применяется в промышленных объектах, где требуется надежная прокладка кабелей на больших расстояниях с высокими требованиями к безопасности и долговечности. Артикул lb 90 1130 r5 ft соответствует сертифицированному исполнению с лицензией Росатома.

Назначение и область применения

Эта угловая секция используется для поворота кабельных лотков в лестничных системах под углом 90°. Подходит для прокладки силовых, управляющих и слаботочных кабелей в условиях повышенной нагрузки и длительной эксплуатации. Часто применяется в энергообъектах, заводах, транспортных терминалах, АЭС и других объектах, требующих соблюдения норм Росатома.

Технические характеристики

• Угол поворота: 90° - обеспечивает четкий перегиб трассы без острых углов
• Внутренний радиус изгиба: 500 мм - позволяет безопасно прокладывать кабели с минимальным допустимым радиусом изгиба
• Ширина лотка: 300 мм - совместима с лотками этого же размера
• Высота боковой стенки: 110 мм - обеспечивает достаточную защиту кабелей от внешних воздействий
• Материал: сталь оцинкованная с покрытием «горячий цинк» - защищает от коррозии даже в агрессивных средах
• Тип профиля: беззубцовый, плоский - исключает риск повреждения изоляции кабелей при прокладке
• Исполнение изгиба: плавный - снижает механические напряжения на кабелях и упрощает протяжку
• Отсутствие соединительного разъема - секция является единым цельногнутым элементом, что повышает жесткость и герметичность

Совместимость и монтаж

Угловая секция 90° лестничного лотка 110х300 мм R=500 мм совместима с другими элементами лестничных лотков OBO BETTERMANN того же размера (300×110 мм). Монтируется путем фиксации к прямым участкам лотка с помощью болтовых соединений или сварки. Учитывайте посадочные размеры: внутренняя ширина 300 мм, высота 110 мм - должны точно совпадать с соседними элементами. Для установки необходим доступ снизу или сбоку для затяжки крепежа. Поскольку нет встроенных разъемов, требуется точная выверка положения перед закреплением.

Безопасность и стандарты

• Лицензия Росатома № ЦО-12-101-13253 от 12.04.2023 - подтверждает соответствие требованиям ядерной и энергетической отраслей
• Занесено в Реестр промышленной продукции РФ (№ 1367\9\2023) - разрешено к применению на государственных и стратегических объектах
• Покрытие «горячий цинк» соответствует ГОСТ 14918 - гарантирует срок службы более 25 лет в помещениях с высокой влажностью

Преимущества

• Цельногнутая конструкция без сварных швов - выше прочность и меньше зон потенциального выхода из строя
• Плавный изгиб с радиусом 500 мм - позволяет протягивать кабели без усилий, минимизируя риск повреждения изоляции
• Оцинкованная сталь - устойчивость к коррозии, не требует дополнительной защиты
• Беззубцовый профиль - предотвращает перетирание кабелей при движении или вибрации
• Поддержка сертификатов Росатома - единственный вариант для проектов в ядерной сфере

Ограничения применения

• Не предназначен для вертикальных поворотов - только горизонтальные трассы
• Не подходит для кабелей с минимальным радиусом изгиба менее 500 мм - превышение ограничения вызывает деформацию изоляции
• Отсутствие соединительных разъемов требует дополнительных крепежных элементов - нельзя использовать как самостопорящуюся деталь
• Не рекомендовано использование в условиях постоянного погружения в воду - хотя цинк защищает от влаги, не является герметичным корпусом

Примеры использования

• Переход между этажами в промышленном здании с лестничными лотками
• Обход колонн и технологического оборудования в цехах АЭС
• Прокладка кабелей в тоннелях с изменением направления на 90°
• Системы автоматизации на химзаводах с высокой влажностью и коррозионной активностью

Практические советы

• Перед монтажом проверьте, чтобы все смежные прямые участки имели ту же ширину (300 мм) и высоту (110 мм)
• При протяжке кабелей используйте масляные ролики - они снизят трение на изгибе
• Не забудьте предусмотреть компенсационные зазоры при температурных перепадах - металл имеет коэффициент теплового расширения
• Для объектов с особыми требованиями к взрывозащите убедитесь, что вся система (включая крепеж) соответствует классу взрывозащиты
• Артикул lb 90 1130 r5 ft - сохраняйте его при заказе запасных частей; он однозначно идентифицирует эту модель среди аналогов
