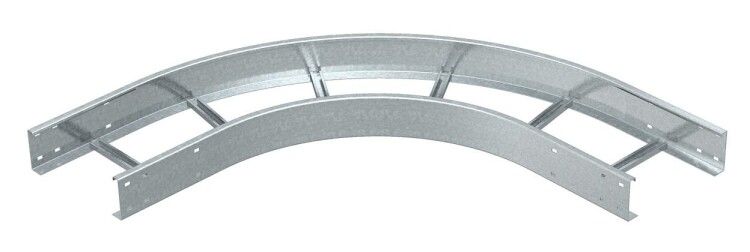

Угловая секция 90° 110x300 (WLB 90 113 FS) | 6312349 OBO Bettermann

Угловая секция 90 градусов 110x300 мм от OBO BETTERMANN (артикул WLB 90 113 FS) предназначена для изменения направления кабельного лотка лестничного типа под прямым углом, обеспечивая плавный и надёжный переход между участками трассы. Подходит для прокладки силовых и слаботочных кабелей на объектах с большими пролётами.

Назначение и область применения

Угловая секция 90 градусов 110x300 мм используется для поворота кабельных лотков лестничного типа на 90° в горизонтальной плоскости. Применяется там, где требуется изменить направление трассы без резких изгибов - например, при обходе колонн, перегородок или при переходе между этажами. Особенно эффективна в системах с большими расстояниями между опорами благодаря усиленной жёсткости конструкции.

Технические характеристики

• Угол поворота: 90°
• Ширина: 300 мм
• Высота боковой стенки: 110 мм
• Внутренний радиус изгиба: 500 мм - обеспечивает плавный ход кабелей, исключает перегибы и механические повреждения
• Материал: оцинкованная сталь - устойчивость к коррозии, долгий срок службы
• Покрытие: цинк - соответствует требованиям ГОСТ 14918
• Тип ступени: беззубцовый профиль - безопасная поверхность для кабелей, снижает риск abrasion
• Исполнение изгиба: плавный - минимизирует нагрузки на провода при прокладке
• Тип бокового профиля: открытый - удобство монтажа и доступа к кабелям
• Поддержка больших пролётов: да - позволяет использовать без дополнительных креплений на расстоянии до 3 метров
• Широкодиапазонное исполнение: да - совместима с лотками различных серий OBO Bettermann
• Модель: без соединительного разъёма - требует фиксации болтами или сваркой

Совместимость и монтаж

Угловая секция 90 градусов 110x300 мм (WLB 90 113 FS) совместима со всеми лотками лестничного типа OBO Bettermann с высотой стенки 110 мм. Монтаж выполняется путём выравнивания кромок с основным лотком и фиксации саморезами или болтами M6/M8 через предварительно просверленные отверстия. Для герметичности и защиты от вибраций рекомендуется применять прокладки. Установка возможна как на вертикальных, так и на горизонтальных поверхностях. Отсутствие соединительного разъёма требует точного подбора длины лотков перед сборкой.

Безопасность и стандарты

Изделие соответствует европейским нормам безопасности для кабельных систем IEC 61537 и немецкому стандарту VDE 0298-3. Оцинкованное покрытие защищает от электрохимической коррозии, что важно в помещениях с повышенной влажностью. Наличие плавного изгиба и беззубцового профиля исключает повреждение изоляции кабелей при протяжке.

Преимущества

• Плавный внутренний радиус 500 мм - снижает усилие при протяжке кабелей, особенно тяжёлых многожильных
• Оцинкованная сталь - устойчивость к ржавчине даже в агрессивных средах
• Открытый профиль - упрощает осмотр, обслуживание и замену кабелей
• Решение для больших пролётов - экономит время и материалы на дополнительные опоры
• Широкодиапазонное исполнение - универсальное решение для разных типов лотков одной серии

Ограничения применения

• Не предназначен для вертикальных поворотов - только горизонтальные
• Требует внешней фиксации - не имеет встроенных зажимов или быстрозажимных механизмов
• Не подходит для кабелей с минимальным допустимым радиусом изгиба менее 500 мм - проверяйте спецификацию кабеля
• Не является водо- или пылезащитным элементом - для закрытых систем используйте дополнительные крышки и уплотнители

Примеры использования

• Прокладка кабелей в промышленных цехах - поворот вокруг оборудования
• Электроснабжение конвейерных линий - изменение направления трассы вдоль рамы
• Административные здания - переход между уровнями технологических каналов
• Жилые комплексы - маршруты для слаботочных сетей в технических шахтах

Практические советы

• Перед установкой проверьте соответствие ширины лотка - 300 мм должна точно совпадать с шириной основного участка
• При использовании на длинных трассах учитывайте тепловое расширение - оставляйте компенсационные зазоры
• Фиксируйте секцию не менее чем в четырёх точках - два крепления на каждом конце
• Для кабелей с большим весом (более 15 кг/м) дополнительно укрепите нижнюю часть уголка
• Не применяйте в условиях постоянного воздействия открытого огня или температур выше +80C - материал теряет прочность
