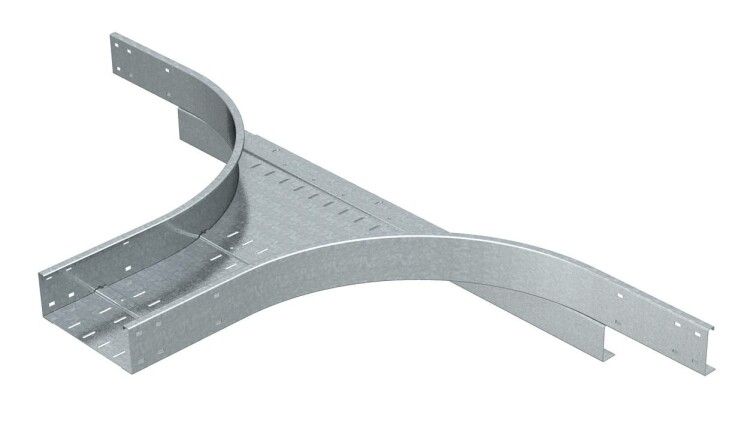

Ответвитель Т-образный/крест. 110х300 WRAA 130 FS OBO 6098409 Bettermann

Соединение Т-образное и крестовое 110x300 мм от OBO BETTERMANN (арт. 6098409 / WRAA 130 FS) предназначено для создания переходов между участками кабельных лотков при горизонтальном и вертикальном монтаже. Подходит для систем с высотой бортов 110 мм, обеспечивает надёжную механическую связь без необходимости дополнительных крепёжных элементов.

Назначение и область применения

Этот тип соединения используется для формирования T-образных и крестовых ответвлений в системах листовых кабельных лотков. Применяется там, где требуется изменить направление трассы - например, при пересечении двух лотков под углом 90° или при выводе лотка в сторону от основной трассы. Особенно эффективно при монтаже на больших пролётах, где важна жёсткость конструкции.

Технические характеристики

• Тип изделия: Т-образное и крестовое соединение
• Размеры: высота 110 мм, ширина 300 мм
• Материал: сталь оцинкованная, толщиной 2 мм
• Покрытие: оцинкованное - защищает от коррозии в помещениях с умеренной влажностью
• Внутренний радиус изгиба: 500 мм - позволяет сохранять целостность кабелей при прохождении через соединение
• Исполнение: без предустановленных соединительных элементов - требует самостоятельного крепления к лоткам
• Поддержка больших расстояний: да - рассчитано на нагрузки при длинных пролётах
• Широкодиапазонное исполнение: да - совместимо с лотками различных производителей при соблюдении габарита 110 мм
• Обозначение производителя: WRAA 130 FS

Совместимость и монтаж

Соединение Т-образное и крестовое 110x300 мм совместимо с любыми листовыми кабельными лотками, имеющими высоту боковой стенки 110 мм. Монтаж выполняется путём фиксации к кромкам лотков с помощью болтов, заклёпок или других крепёжных средств, предусмотренных системой лотков. Убедитесь, что кромки лотков плотно прилегают к плоскости соединения - зазоры снижают прочность сборки. Поскольку соединительные элементы не входят в комплект, необходимо заранее подготовить подходящий крепёж.

Преимущества

• Увеличивает жёсткость системы при больших пролётах благодаря толщине стали 2 мм
• Оцинкованное покрытие продлевает срок службы в условиях повышенной влажности
• Гладкий внутренний радиус 500 мм исключает повреждение кабелей при протяжке
• Широкодиапазонное исполнение позволяет использовать вместо оригинальных деталей других брендов
• Не требует сложных инструментов - монтаж возможен даже на месте установки

Ограничения применения

• Не предназначен для использования вне помещений без дополнительной защиты от осадков и УФ-излучения
• Не подходит для лотков с высотой бортов менее или более 110 мм - несовпадение габаритов нарушает герметичность и механическую устойчивость
• Отсутствие встроенных крепёжных элементов требует дополнительных затрат времени и материалов на монтаж
• Не рекомендовано применение в средах с агрессивными химическими веществами - цинк может подвергнуться коррозии

Примеры использования

• Пересечение двух параллельных трасс кабельных лотков на производстве - например, в цехе с конвейерной линией
• Отвод питания к оборудованию от главной трассы в распределительном щите
• Создание вертикального перехода от потолочного лотка к полу в серверной комнате
• Монтаж в объектах с ограниченным доступом - можно собирать на месте без демонтажа существующих участков

Практические советы

• Перед монтажом проверьте соответствие высоты бортов лотков - допустимый отклонение +-1 мм
• Используйте антивибрационные прокладки между соединением и лотком при установке на вибрирующих конструкциях
• При использовании в местах с частым обслуживанием - запланируйте свободный доступ к крепёжу для последующего ремонта
• Соединение Т-образное и крестовое 110x300 мм от OBO BETTERMANN лучше сочетается с другими элементами серии WRAA - так достигается максимальная совместимость и эстетика системы
• Артикул 6098409 является точным аналогом WRAA 130 FS - используйте этот номер для заказа запчастей
