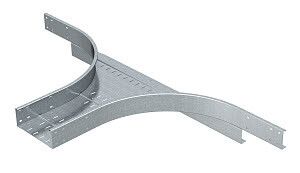

Ответвитель T-образный/крест. 500х110 WRAA 150 FT OBO 6098457 Bettermann

Т-образное и крестовое соединение 110x500 мм горячий цинк от OBO BETTERMANN предназначено для надёжного соединения кабельных лотков в сложных трассах - особенно там, где требуется переход между горизонтальным и вертикальным направлениями. Артикул WRAA 150 FT обеспечивает совместимость с лотками высотой 110 мм и подходит для систем с большими пролётами.

Назначение и область применения

Этот элемент используется для создания T-образных и крестовых ответвлений в кабельных лотках. Подходит для монтажа на участках с большими расстояниями между опорами, где важна жёсткость и устойчивость конструкции. Применяется в промышленных объектах: заводы, энергообъекты, транспортные терминалы, серверные помещения. Совместим с лотками из стали оцинкованной высотой 110 мм.

Технические характеристики

• Тип изделия: Т-образный (возможно использование как крестовое соединение при правильном сборе)
• Высота: 110 мм - соответствует стандартной высоте боковых стенок лотков
• Ширина: 500 мм - внутренняя ширина прохода для кабелей
• Внутренний радиус: 500 мм - позволяет плавно менять направление трассы без перегиба кабелей
• Материал: сталь оцинкованная
• Покрытие: горячий цинк - защищает от коррозии даже в агрессивных средах
• Толщина материала: 2 мм - обеспечивает механическую прочность при нагрузках
• Исполнение: без соединительного элемента - требует самостоятельного крепления болтами или зажимами
• Поддержка больших расстояний: да - рассчитан на пролёты до 6 метров и более
• Широкодиапазонное исполнение: да - совместим с лотками различных производителей, если они имеют ту же высоту и геометрию

Совместимость и монтаж

Т-образное и крестовое соединение 110x500 мм горячий цинk не имеет встроенных крепёжных элементов - необходимо использовать болтовые соединения или специальные зажимы, подходящие для лотков OBO BETTERMANN или аналогичных систем. Убедитесь, что внешние габариты вашего лотка точно соответствуют ширине 500 мм и высоте 110 мм. Монтаж выполняется на предварительно установленную несущую раму или кронштейны. Горячее цинкование позволяет выполнять работы на открытом воздухе без дополнительной защиты.

Безопасность и стандарты

Изделие соответствует требованиям EN 61537 для кабельных лотков. Материал и покрытие обеспечивают долговечность в условиях повышенной влажности, химических паров и температурных колебаний. Соответствие стандартам гарантирует безопасность при эксплуатации в электроустановках напряжением до 1000 В переменного тока.

Преимущества

• Увеличенная толщина металла (2 мм) снижает риск деформации при нагрузке
• Горячее цинкование продлевает срок службы в 2–3 раза по сравнению с холодным цинком
• Радиус 500 мм исключает повреждение кабелей при прокладке
• Отсутствие фиксированных креплений даёт свободу в выборе способа установки
• Поддержка больших пролётов уменьшает количество опор и ускоряет монтаж

Ограничения применения

• Не предназначен для использования с лотками другой высоты (например, 60 мм или 150 мм)
• Не рекомендуется применять в местах постоянного контакта с открытым пламенем или сварочными работами
• Без дополнительных крепёжных элементов не обеспечивает самостабилизацию - требует точного выравнивания при сборке
• Не подходит для кабелей с большим наружным диаметром, если суммарный объем превышает 70% внутреннего объёма лотка

Примеры использования

• Переход с горизонтальной трассы на вертикальную в цехе с конвейерной линией
• Разветвление кабельной сети в распределительном пункте с несколькими выходами
• Обход препятствий (вентиляционные каналы, трубопроводы) в технологическом помещении
• Создание кросс-соединений в серверной комнате с плотной маршрутизацией кабелей

Практические советы

• Перед монтажом проверьте соответствие внутренней ширины лотка 500 мм - допуск +-2 мм
• Используйте болты класса прочности 8.8 и гроверы для надёжного крепления
• При использовании в сырых помещениях дополнительно смажьте места соединения антикоррозийной смазкой
• Не забудьте предусмотреть компенсационные зазоры при длинных трассах - металл расширяется при нагреве
• Артикул WRAA 150 FT от OBO BETTERMANN легко заменить на аналогичные решения других брендов - главное, чтобы соблюдались габариты и тип покрытия
