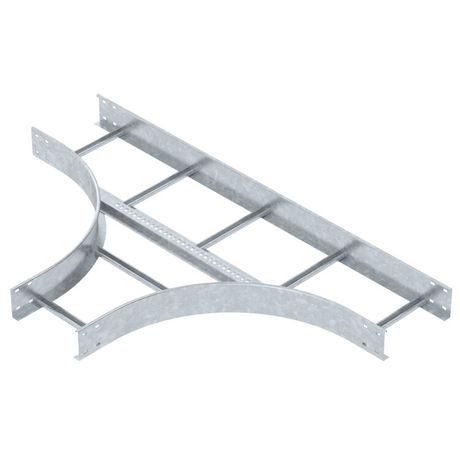

Секция Т-образная лестничного лотка 110х300мм R=500мм OBO 6219405 Bettermann LT 1130 R5 FT

Т-образная секция лестничного лотка 110х300 мм R=500 мм от OBO BETTERMANN предназначена для организации перехода кабельных трасс на лестничных участках с изменением направления под углом 90°. Артикул 6219405 обеспечивает надежную прокладку силовых и слаботочных сетей в зонах с высокой механической нагрузкой, особенно там, где требуется сохранить целостность изоляции кабелей при повороте.

Назначение и область применения

Эта секция используется для изменения направления кабельной трассы в вертикальной плоскости - например, при переходе между этажами по лестничным маршам. Подходит для прокладки кабелей в промышленных объектах, энергообъектах, транспортных узлах и других местах с жесткими требованиями к безопасности и долговечности. Применяется в системах, требующих сертификации по стандартам Росатома.

Технические характеристики

• Форма: T-образная - позволяет выполнять поворот на 90° в одной плоскости
• Размеры: ширина 300 мм, высота 110 мм, внутренний радиус изгиба 500 мм
• Материал: сталь оцинкованная с горячим цинкованием - защищает от коррозии даже в агрессивных средах
• Производство: беззубцовый профиль и плоский боковой профиль обеспечивают гладкую поверхность для безопасного протяжения кабелей
• Конструкция: симметричное распределение нагрузки снижает риск деформации при заполнении кабелями до предела
• Исполнение: без соединительного разъема - требует внешнего крепления к другим элементам системы

Совместимость и монтаж

Т-образная секция 110х300 мм R=500 мм совместима с другими компонентами лотковых систем OBO BETTERMANN, имеющими аналогичные габариты. Для установки необходимо закрепить её на несущих конструкциях с помощью хомутов, кронштейнов или болтового крепления. Учитывайте, что радиус изгиба 500 мм определяет минимальный допустимый радиус прокладки кабелей - не следует использовать для кабелей с меньшим радиусом изгиба. Монтаж выполняется после сборки основной трассы; секция не является самостоятельным элементом, а служит переходником между прямыми участками.

Безопасность и стандарты

• Соответствует лицензии Росатома № ЦО-12-101-13253 от 12.04.2023 - разрешено применение на ядерных и атомных объектах
• Занесена в Реестр промышленной продукции РФ (№ 1367\9\2023)
• Горячее цинкование соответствует ГОСТ 14771-76 - гарантирует срок службы более 25 лет в условиях повышенной влажности

Преимущества

• Устойчивость к коррозии благодаря горячему цинкованию - не требует дополнительной защиты
• Гладкая внутренняя поверхность без зубцов минимизирует риск повреждения изоляции кабелей при протяжке
• Симметричная конструкция равномерно распределяет вес кабелей, исключая перегрузку одного борта
• Поддержка сертификационных требований Росатома делает её единственным вариантом для специализированных объектов

Ограничения применения

• Не предназначен для горизонтальных поворотов - только для вертикальных переходов
• Отсутствие соединительного разъема требует дополнительных крепежных элементов и точного выверения положения
• Внутренний радиус 500 мм не позволяет использовать с кабелями, имеющими минимальный радиус изгиба менее 500 мм
• Не рекомендуется для открытого монтажа в условиях постоянного воздействия открытого огня или температур выше +80C

Примеры использования

• Переход кабельной трассы с первого этажа на второй в административном корпусе АЭС
• Прокладка сигнализационных кабелей в лестничной клетке производственного цеха
• Обустройство трассы для питания оборудования в подземных технологических помещениях с высокой влажностью

Практические советы

• Перед монтажом проверьте соответствие диаметра кабелей внутреннему радиусу 500 мм - используйте таблицы производителей кабелей
• При использовании в многокабельных трассах не заполняйте лоток более чем на 40–50% объема - это сохраняет теплоотдачу и доступ для обслуживания
• Для удобства протяжки смажьте внутреннюю поверхность силиконовым спреем - особенно при работе с большими пучками кабелей
• При замене старой системы - убедитесь, что другие элементы трассы также имеют оцинкованное покрытие, чтобы избежать электрохимической коррозии
