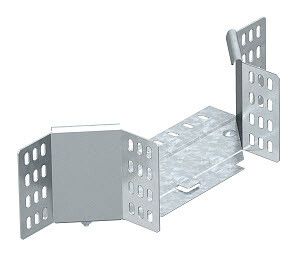

Ответвитель T-образный/крест. RAA 120 FT OBO 7123213 Bettermann

Т-образное соединение OBO BETTERMANN RAA 120 FT (арт. 7123213) предназначено для создания ответвлений в системах кабельных лотков с высотой боковой стенки 110 мм. Изготовлено из оцинкованной стали с покрытием методом горячего цинкования, обеспечивает надежное механическое соединение без необходимости установки дополнительных фиксирующих элементов.

Назначение и область применения

Т-образное соединение RAA 120 FT используется для формирования T-образных или крестовых переходов между кабельными лотками одинакового типа и размера. Применяется там, где требуется изменить направление трассы - например, при пересечении горизонтальных участков с вертикальными стояками. Подходит для всех типов кабельных лотков с высотой боковой стенки 110 мм, включая лотки OBO BETTERMANN других серий, совместимых по габаритам.

Технические характеристики

• Тип изделия: Т-образное соединение
• Высота: 110 мм - соответствует стандартной высоте боковых стенок кабельных лотков
• Ширина: 200 мм - определяет внутреннюю ширину прохода для кабелей
• Материал: сталь оцинкованная с покрытием методом горячего цинкования
• Толщина материала: 1 мм - обеспечивает достаточную жесткость при сохранении легкости
• Внутренний радиус закругления: 50 мм - снижает риск повреждения изоляции кабелей при прокладке
• Исполнение: без соединительных разъемов - требует крепления к лоткам болтами или другим способом
• Проектный ассортимент: рекомендовано к использованию в проектах
• Лицензия Росатома: ЦО-12-101-13253 от 12.04.2023
• Реестр промышленной продукции РФ: 1367\22\2023

Совместимость и монтаж

Соединение RAA 120 FT совместимо исключительно с кабельными лотками, имеющими такую же высоту боковой стенки - 110 мм. Установка выполняется путем выравнивания кромок лотка и соединения по контуру с помощью самонарезающих или обычных болтов. Поскольку изделие не имеет встроенных зажимов или замков, необходимо предусмотреть крепление на каждом из трех плеч. Монтаж допускается как в горизонтальной, так и в вертикальной плоскости. Рекомендуется использовать болты M8 или M10 в зависимости от нагрузки и типа лотка.

Безопасность и стандарты

Изделие соответствует требованиям российского реестра промышленной продукции №1367\22\2023 и имеет лицензию Росатома, что позволяет применять его в объектах атомной энергетики и других критически важных инфраструктурах. Горячее цинкование гарантирует устойчивость к коррозии в условиях повышенной влажности и агрессивной среды. Наличие внутреннего радиуса 50 мм предотвращает перегиб кабелей и соблюдение минимальных радиусов изгиба.

Преимущества

• Увеличенный внутренний радиус 50 мм снижает риск повреждения кабелей при прокладке
• Оцинкованная сталь с горячим цинком обеспечивает долговечность даже в сырых помещениях
• Жесткая конструкция толщиной 1 мм не деформируется под весом заполненного лотка
• Подтверждённая совместимость с продукцией OBO BETTERMANN и другими аналогичными лотками
• Лицензия Росатома расширяет возможности применения в специализированных объектах

Ограничения применения

• Не подходит для лотков с высотой боковой стенки отличной от 110 мм - возможны щели и потеря герметичности
• Отсутствие встроенного механизма крепления требует самостоятельного подбора крепежа и инструментов
• Не предназначен для использования в качестве основного несущего элемента - все усилия передаются через лотки
• Запрещено применять в местах с постоянным воздействием открытого огня или температур выше +90 C

Примеры использования

• Обустройство ответвления от главного кабельного лотка к пульту управления на производстве
• Пересечение вертикального стояка с горизонтальным маршрутом в технологическом корпусе
• Формирование крестового перехода в распределительном пункте с несколькими направлениями трасс
• Монтаж в подземных коллекторах, кабельных каналах и промышленных цехах с высокой влажностью

Практические советы

• Перед монтажом проверьте точное соответствие высоты боковой стенки лотка - даже отклонение в 2–3 мм может нарушить плотность соединения
• Используйте болты с пластиковыми или резиновыми прокладками для защиты от вибраций и электрохимической коррозии
• При сборке системы с несколькими соединениями RAA 120 FT следите за равномерным распределением нагрузки - не нагружайте одно ответвление более чем на 80% от максимальной вместимости лотка
• Для помещений с химически активной средой дополнительно проверьте целостность цинкового слоя после монтажа - при повреждении используйте антикоррозийный состав на основе цинка
