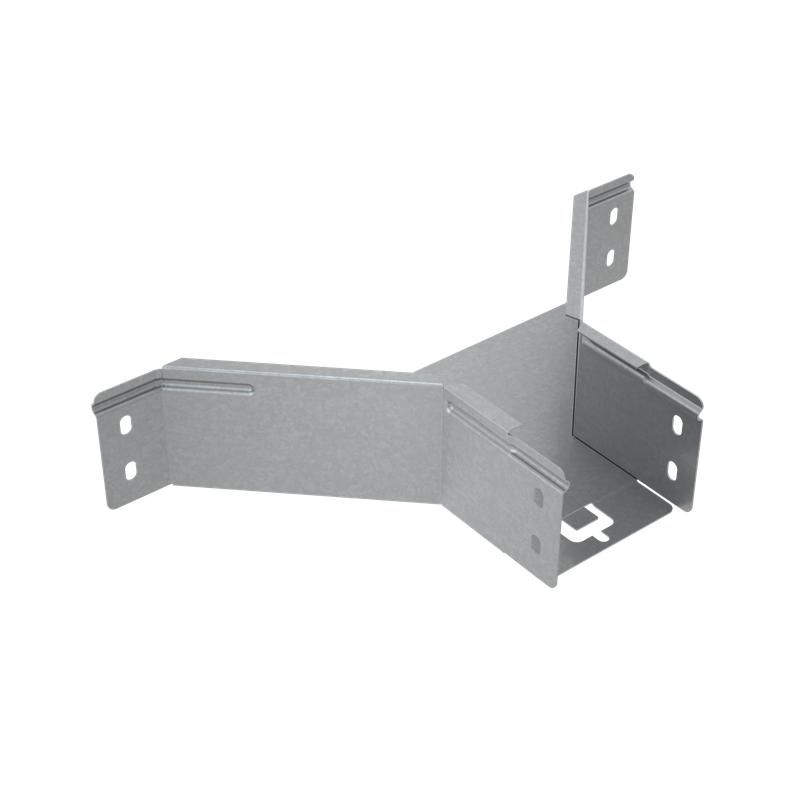

Ответвитель для лотка Т-образ. 200х100 сталь 1мм "ПЛЮС" TUplus100-200 КМ PL0596 КМ-Профиль

Ответвитель Т-образный 100х200 мм сталь 1мм КМ-профиль серия ПЛЮС - это элемент кабельной трассы для создания горизонтального Т-разветвления, совместимый с другими компонентами серии ПЛЮС. Изделие обеспечивает надёжное соединение и защиту кабелей в помещениях с умеренным климатом.

Назначение и область применения

Ответвитель Т-образный 100х200 мм сталь 1мм КМ-профиль серия ПЛЮС предназначен для формирования ответвлений в горизонтальной плоскости кабельной трассы. Он позволяет изменить направление трассы на 90 градусов, создавая Т-образную точку соединения между основным каналом и боковым ответвлением. Применяется в системах прокладки силовых и слаботочных кабелей внутри зданий - например, в офисах, производственных цехах, серверных, на объектах ЖКХ и транспорта.

Технические характеристики

• Тип изделия: Т-образный ответвитель горизонтальный
• Материал: оцинкованная сталь толщиной 1 мм
• Габариты: ширина 200 мм, высота 100 мм, внутренний радиус изгиба 100 мм
• Покрытие: оцинкование по методу Сендзимира - равномерное, прочное, с высокой адгезией
• Цвет: серый
• Климатическое исполнение: У1 / УХЛ1 - допустимо использование в закрытых помещениях с умеренной влажностью и температурой от −40C до +40C
• Исполнение: с интегрированным соединителем - не требует дополнительных крепёжных деталей при сборке
• Огнестойкость: да - материал не поддерживает горение, сохраняет целостность при повышенных температурах

Совместимость и монтаж

Ответвитель Т-образный 100х200 мм сталь 1мм КМ-профиль серия ПЛЮС совместим исключительно с другими элементами серии ПЛЮС того же размера - с каналами шириной 200 мм и высотой борта 100 мм. Соединение происходит путём вставки в торец основного канала; интегрированный замок обеспечивает плотное и жёсткое соединение без болтов или сварки. Монтаж выполняется вручную: достаточно совместить элементы и слегка надавить до щелчка. Для герметичности и защиты от пыли рекомендуется установить крышку серии ПЛЮС - она защёлкивается без инструментов.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 15150-69 по климатическому исполнению У1/УХЛ1. Огнестойкость подтверждается свойствами оцинкованной стали - при возгорании элемент не выделяет токсичных веществ и не деформируется при кратковременном нагреве до 800–900 C. Нет необходимости в заземлении отдельно - проводящая поверхность обеспечивает естественную связь с остальной трассой при правильной сборке.

Преимущества

• Не требует сварки, болтов или дополнительных креплений - экономит время монтажа
• Оцинкование по методу Сендзимира гарантирует долгую защиту от коррозии даже при частой влажной уборке
• Интегрированный замок снижает риск неплотного соединения и проседания трассы
• Поддерживает совместимость с крышками серии ПЛЮС - легко закрывать и открывать трассу для обслуживания
• Сохраняет форму и прочность при нагрузках на кабели - не прогибается под весом пучка кабелей

Ограничения применения

• Не предназначена для открытых площадок, улиц, подвалов с постоянной сыростью - риск коррозии возрастает
• Не используется в агрессивных средах: химических цехах, соляных зонах, сепараторах, где есть пары кислот или щелочей
• Запрещён монтаж в условиях температуры выше +40 C длительное время - возможна потеря прочности покрытия
• Не совместим с продукцией других серий (например, БАЗА, ЭКО) - размеры и замки отличаются
• Не подходит для вертикальных ответвлений - конструкция рассчитана только на горизонтальное расположение

Примеры использования

• Разветвление кабельной трассы в серверной комнате - основной канал проходит вдоль потолка, ответвитель выводит кабели к стойкам оборудования
• Обход препятствия (воздушный канал, трубопровод) в производственном цеху - Т-элемент позволяет перенаправить трассу вокруг
• Подключение датчиков и светильников в офисе - через ответвитель подводятся слаботочные кабели к рабочим местам
• Распределение питания в административном здании - один канал идёт по коридору, ответвители обеспечивают выход к кабинетам

Практические советы

• Перед монтажом проверьте, что все участки трассы имеют одинаковые габариты - 200×100 мм. Отклонение даже на 2 мм затруднит соединение.
• При прокладке большого количества кабелей используйте крышки серии ПЛЮС - они предотвращают запыление и случайное раскрытие.
• Не применяйте этот ответвитель как опору для тяжёлых кабельных пучков - он не рассчитан на механическую нагрузку, только на защиту.
• Если требуется переход на другую серию - используйте переходники, а не насильно вдавливайте элементы.
• Артикулы tупlus100-200, tuplus100*200 и pl0596 - это один и тот же товар. Все три кода можно использовать при заказе.
