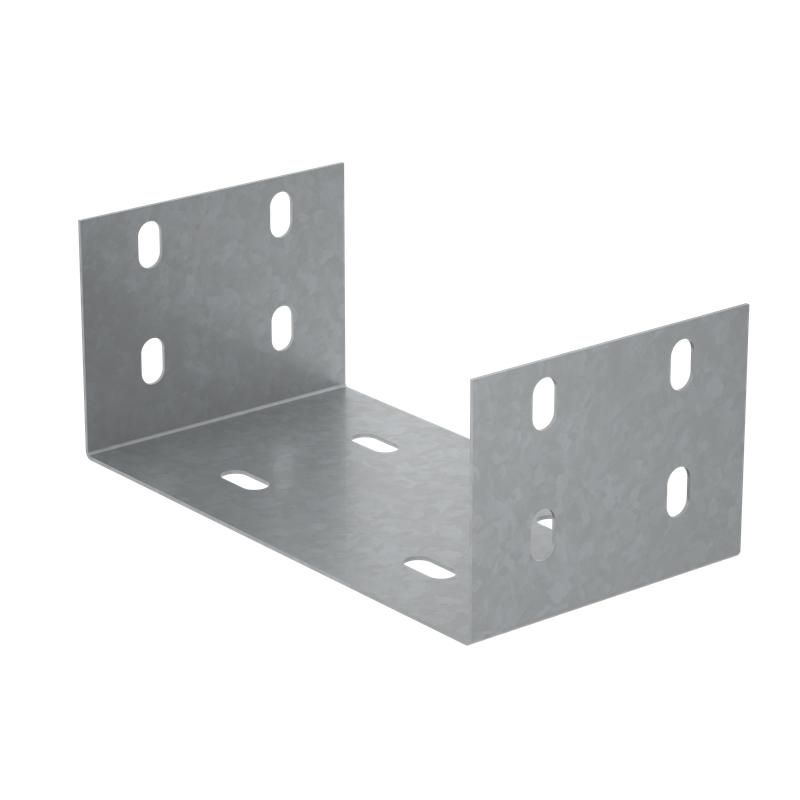

Соединительная пластина П-образная для лотка 80х300 мм "ПЛЮС" | SPplus80-300 КМ-Профиль PL4708

Соединительная пластина П-образная для лотка 80х300 мм серия ПЛЮС от бренда КМ-Профиль (арт. pl4708) предназначена для надёжного механического соединения секций кабельных лотков в прямых участках трассы. Изделие обеспечивает жёсткий контакт между элементами системы, сохраняя целостность кабельной сети даже при нагрузках и вибрациях.

Назначение и область применения

Соединительная пластина П-образная для лотка 80х300 мм серия ПЛЮС применяется исключительно для соединения двух прямых секций кабельных лотков одинаковой ширины - 300 мм. Она фиксирует стык на продольном участке трассы, где лотки встречаются торцом к торцу. Подходит для внутренней прокладки кабелей в помещениях: офисах, цехах, серверных, распределительных пунктах. Не предназначен для открытой установки на улице или в условиях повышенной влажности, химической агрессии или перепадов температур за пределами норм ГОСТ 15150-69.

Технические характеристики

• Габариты: 80×300 мм - соответствует стандартным габаритам лотков серии ПЛЮС;
• Толщина металла: 1 мм - достаточна для жёсткости и долговечности при обычных нагрузках;
• Материал: сталь оцинкованная по методу Сендзимира - высокая коррозийная стойкость и равномерное покрытие;
• Тип соединения: винтовой разъём - позволяет собирать и разбирать соединение без сварки;
• Исполнение: продольный соединитель - работает только на прямом участке трассы;
• Огнестойкость: да - материал не распространяет пламя и выдерживает кратковременные тепловые воздействия;
• Цвет: серый - совпадает с цветом основных компонентов системы КМ-Профиль.

Совместимость и монтаж

Соединительная пластина П-образная для лотка 80х300 мм серия ПЛЮС совместима только с лотками той же ширины (300 мм) и такой же глубины (80 мм) из серии ПЛЮС. Для монтажа требуется:

• Выровнять торцы двух лотков точно друг напротив друга;
• Установить пластину снизу и/или сверху - в зависимости от ориентации лотка (горизонтальная или вертикальная);
• Закрепить болтами через отверстия в планке - шаг крепления рассчитан под стандартные болты М6;
• Не допускать перекоса - иначе возникнет зазор, снижающий прочность соединения.

Работает как с горизонтальной, так и с вертикальной трассой. Устанавливается после сборки всей линии - до этого лотки должны быть закреплены на опорах.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 15150-69 по классу исполнения UHL (для умеренного и холодного климата, внутри помещений). Огнестойкость подтверждается тестированием материалов на воспламеняемость. Наличие оцинковки по методу Сендзимира гарантирует соответствие требованиям к электроизоляционной безопасности в системах с потенциальным контактом с проводящими частями.

Преимущества

• Жёсткая связь между лотками - минимизирует люфт и деформацию при вибрации оборудования;
• Отсутствие необходимости сварки - экономит время и не требует специального оборудования;
• Высокая коррозионная стойкость - оцинковка Сендзимира служит дольше, чем обычная холодная оцинковка;
• Поддержка комплексной системы - совместима с другими элементами ТМ СИСТЕМА КМ®, что упрощает проектирование и замену деталей;
• Экономичность - одна пластина заменяет несколько точек крепления, снижая количество используемых крепёжных элементов.

Ограничения применения

• Не использовать вне помещений - риск быстрого разрушения покрытия при осадках, солнечном UV-облучении или перепадах температур;
• Не применять в агрессивных средах - пары кислот, щелочей, солевых растворов повредят оцинковку;
• Не подходят для угловых или T-образных соединений - только для прямых стыков;
• Не использовать с лотками других производителей - отличаются по толщине стенок и форме кромок, что вызывает плохую посадку;
• Не рекомендуется для лотков с большой заполненностью кабелями - при перегрузке возможно прогибание и потеря герметичности стыка.

Примеры использования

• Соединение двух прямых участков лотка в технологическом корпусе завода;
• Формирование сплошной трассы от распределительного щита до группы станков;
• Обустройство кабельной дорожки в серверной комнате с несколькими рядами стоек;
• Переход между двумя уровнями кабельных каналов на одной вертикальной колонне.

Практические советы

• Перед монтажом проверьте, чтобы все лотки были одного типа - смешивание модификаций может привести к неплотному соединению;
• Используйте болты с гроверами или самоконтрящимися гайками - особенно там, где есть вибрация от машин;
• Не затягивайте слишком сильно - можно деформировать край лотка; достаточно усилия, чтобы плотно прилегать без просветов;
• Если лоток установлен вертикально - обязательно используйте две пластины: одну сверху, вторую снизу - для равномерного распределения нагрузки;
• При ремонте трассы - демонтируйте пластину полностью, а не просто открутите часть болтов - это позволит легко переустановить её заново без повреждений.
