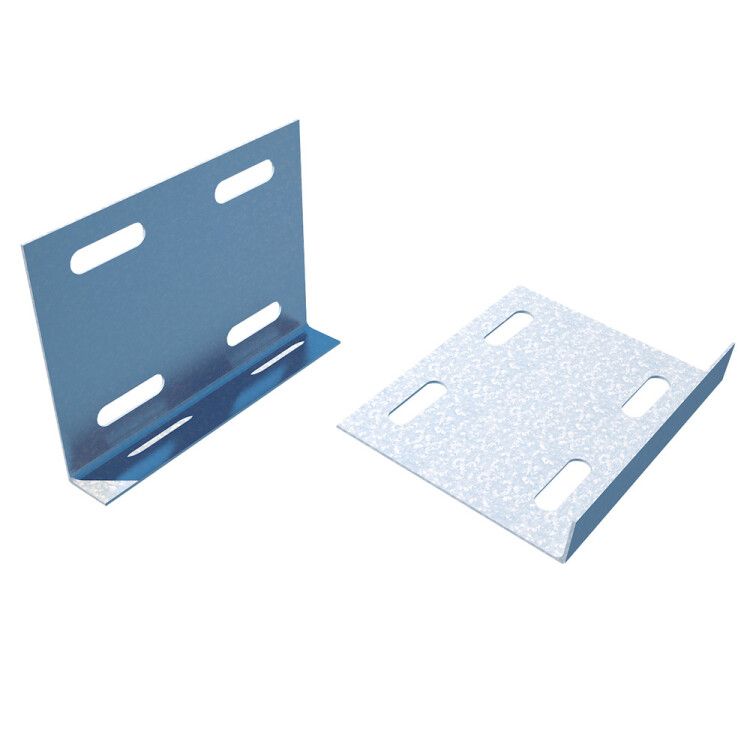

Соединительная пластина 80/100 HD - LO3784 КМ-Профиль

Пластина соединительная 80/100 мм сталь горячее цинкование КМ-профиль - элемент для жесткого соединения металлических профилей в сборных конструкциях, особенно там, где важна прочность и долговечность. Артикул lo3784 от бренда КМ-профиль подходит для монтажа в условиях повышенной влажности и агрессивной среды.

Назначение и область применения

Пластина используется для соединения вертикальных профилей в каркасных системах - например, при сборке стоек, рам, опорных конструкций. Применяется в промышленном оборудовании, на производственных линиях, в системах кабельного монтажа и при установке шкафов управления. Подходит для мест, где требуется надежный механический контакт между деталями без сварки.

Технические характеристики

• Материал: сталь - обеспечивает высокую прочность на изгиб и сжатие
• Толщина: 1 мм - достаточна для передачи нагрузок, но сохраняет легкость
• Ширина: 75 мм - соответствует типовым габаритам профилей КМ-профиль
• Тип крепления: винтовое - позволяет собирать и разбирать конструкцию без повреждений
• Защитное покрытие: горячее цинкование - устойчиво к коррозии даже при повреждении поверхности
• Климатическое исполнение: О1/О4 - работает при температуре от –40 C до +40 C, в помещениях с нормальной и повышенной влажностью
• Ориентация: вертикальная - рассчитана на установку вдоль оси профиля
• Цвет: светло-серый - естественный цвет цинкованной стали, не требует окраски

Совместимость и монтаж

Пластина совместима с профилями серии КМ-профиль, имеющими стандартную ширину 80–100 мм. Для монтажа используются самонарезающие или обычные винты M4–M6. Отверстия уже просверлены - достаточно подобрать подходящий шаг крепления. Установка выполняется перпендикулярно к торцу профиля. Не рекомендуется использовать с профилями других серий без проверки точного совпадения габаритов.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 14918-80 (соединительные элементы из стали) и ГОСТ 9.306-89 (горячее цинкование). Материал не содержит токсичных компонентов, безопасен при работе в закрытых помещениях.

Преимущества

• Высокая коррозионная стойкость благодаря горячему цинкованию - срок службы увеличен в 2–3 раза по сравнению с некрытым стальным аналогом
• Не требует дополнительной защиты после монтажа - можно сразу эксплуатировать в сыром воздухе
• Удобство замены - легко демонтировать и заменить при необходимости
• Равномерное распределение нагрузки за счет площади контакта 75×100 мм

Ограничения применения

• Не предназначена для работы в условиях постоянного погружения в воду - IP-класс не указан, значит, герметизация отсутствует
• Не подходит для соединения неметаллических материалов - только стальные профили
• Толщина 1 мм исключает применение в конструкциях с ударными или динамическими нагрузками выше 50 Нм
• Запрещено использовать в качестве основного несущего элемента в силовых конструкциях - только вспомогательное соединение

Примеры использования

• Соединение вертикальных стоек в корпусах автоматических линий
• Фиксация направляющих в системах кабельных трасс
• Сборка рам для щитов управления и распределительных устройств
• Усиление угловых соединений в каркасах оборудования

Практические советы

• Перед монтажом проверьте, что внутренний зазор профиля точно соответствует ширине пластины - 75 мм
• Используйте винты с плоской головкой и шайбой - они равномерно распределяют усилие и предотвращают деформацию пластины
• При использовании в агрессивной среде (например, на пищевых производствах) дополнительно протирайте места крепления от влаги и химикатов
• Артикул lo3784 часто заказывают парой с другими элементами КМ-профиль - лучше комплектовать всю систему одним брендом для гарантии совместимости
