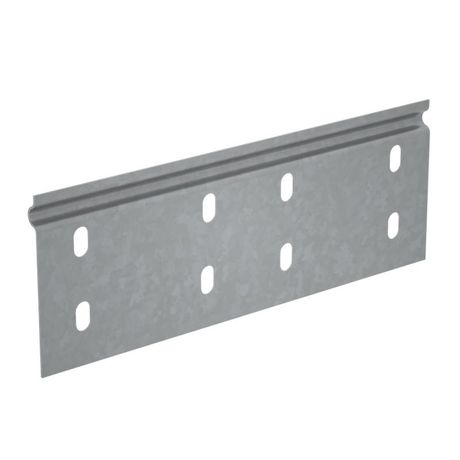

Соединительная пластина усиленная для борта 80 мм "ПЛЮС" | SPD2plus КМ - профиль КМ-Профиль PL12161

Соединительная пластина усиленная для борта 80 мм SPD2plus КМ-профиль - надёжный компонент для сборки прочных кабельных трасс из металлических лотков. Изделие обеспечивает жёсткое и долговечное соединение секций, повышая нагрузочную способность всей системы. Артикул pl12161 предназначен для работы в помещениях с умеренной влажностью и применяется в промышленных, офисных и коммерческих объектах.

Назначение и область применения

Соединительная пластина усиленная для борта 80 мм SPD2plus КМ-профиль служит для соединения двух соседних участков кабельного лотка с одинаковой высотой борта - 80 мм. Она используется там, где требуется повысить механическую прочность стыка: например, при переходе между прямыми секциями, на перегрузках или в зонах с повышенными вибрационными нагрузками. Подходит для систем, где важно сохранить целостность тракта при большом весе кабелей или частом обслуживании.

Технические характеристики

• Высота совмещаемого борта: 80 мм
• Материал: сталь оцинкованная горячим способом по методу Сендзимира
• Толщина стенки: 1 мм
• Тип соединения: винтовой разъём (болты и гайки)
• Исполнение: продольный соединитель (для соединения вдоль оси лотка)
• Защитное покрытие: цинкование по технологии Сендзимира - равномерный, плотный слой
• Цвет: серый
• Огнестойкость: да - соответствует требованиям к непроницаемости пламени и распространению огня

Совместимость и монтаж

Соединительная пластина усиленная для борта 80 мм SPD2plus КМ-профиль совместима исключительно с кабельными лотками серии SPD2plus КМ-профиль высотой 80 мм. Установка выполняется путём выравнивания торцов двух лотков, установки пластины сверху или снизу (по проектному решению) и фиксации болтами через подготовленные отверстия. Для герметичности стыка рекомендуется использовать уплотнители, если система работает в условиях возможного попадания пыли или влаги. Монтаж требует доступа к верхней/нижней поверхности лотка - нельзя применять в закрытых каналах без возможности подвода инструментов.

Безопасность и стандарты

Элемент изготовлен в соответствии с требованиями ГОСТ 15150-69 для эксплуатации в климатических исполнениях УХЛ и Т. Обладает огнестойкостью - не поддерживает горение и препятствует распространению пламени в случае возгорания кабелей. Цинкование по методу Сендзимира гарантирует длительную коррозийную стойкость даже при минимальном контакте с агрессивными веществами.

Преимущества

• Усиленная конструкция повышает несущую способность стыка на 40–60% по сравнению с базовыми пластинами
• Горячеоцинкованное покрытие защищает металл от ржавчины десятки лет даже при периодическом воздействии влаги
• Фиксация винтовым соединением позволяет многократно демонтировать и переустанавливать пластину без потери качества соединения
• Подходит для автоматизированных систем - легко интегрируется в готовые маршруты кабельных трасс

Ограничения применения

• Не для внешнего монтажа - не рассчитана на постоянное воздействие дождя, снега или прямого UV-облучения
• Запрещён контакт с хлорсодержащими растворами, щелочами и кислотами - риск быстрой коррозии
• Не допускается использование с лотками других серий или высотой борта отличной от 80 мм
• Работает только в помещениях с уровнем влажности до 80% - в сырых подвалах или на открытых площадках требуются дополнительные защиты

Примеры использования

• Производственные цеха - соединение лотков на конвейерах с большим количеством силовых кабелей
• Административные здания - формирование трасс для сетевых и сигнализационных проводов в технических коридорах
• Жилые комплекссы - распределение электроэнергии в шахтах лифтов и подземных этажах парковок
• Объекты энергетики - монтаж кабельных каналов рядом с трансформаторами и распределительными пунктами

Практические советы

• Перед монтажом проверьте точное соответствие высоты бортов - даже отклонение в 1–2 мм снижает качество соединения
• Используйте болты класса прочности 8.8 и противоскручивающие шайбы - особенно в вибрирующих зонах
• При необходимости герметизации стыка используйте термостойкий силиконовый состав, подходящий для температур до +105 C
• Не затягивайте болты слишком сильно - максимальный момент 3 Нм; перетяжка деформирует оцинкованную сталь
• Храните запасные пластины в сухих условиях - хотя они устойчивы к коррозии, длительный контакт с водой может вызвать белый налёт цинка
