Пластина соединительная 80 | PR16.0826 Промрукав Строитель

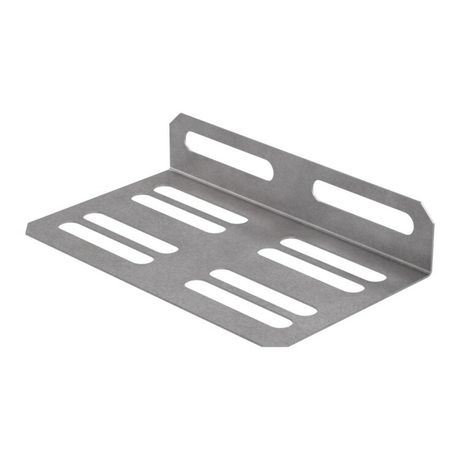

Пластина соединительная H=80мм оцинкованная горячим способом по методу Сендзимира от бренда ПРОМРУКАВ (арт. pr16.0826) предназначена для надёжного соединения отрезков кабельных лотков в открытых системах прокладки кабеля. Её оцинкованная стальная конструкция обеспечивает долговечность даже в условиях перепадов температур.

Назначение и область применения

Пластина соединительная H=80мм оцинкованная горячим способом по методу Сендзимира используется для соединения двух участков кабельного лотка одинаковой высоты (80 мм) вдоль их оси - то есть продольно. Применяется исключительно в открытых системах прокладки кабелей: на потолках, стенах, в технологических проходах, на эстакадах. Подходит для промышленных объектов, где требуется быстрый доступ к кабелям и устойчивость к механическому воздействию.

Технические характеристики

• Высота: 80 мм - соответствует стандартной высоте кабельных лотков этого класса;
• Ширина совмещаемого лотка: от 50 до 600 мм - поддерживает широкий спектр лотков, включая узкие и широкие модели;
• Материал: сталь с оцинкованным покрытием по методу Сендзимира - прочная основа с равномерным слоем цинка толщиной 10–22 мкм;
• Толщина металла: 0,7 мм - достаточна для жёсткости, но сохраняет лёгкость;
• Тип соединения: винтовой разъём - фиксируется болтами через предварительно просверленные отверстия;
• Диапазон рабочих температур: от –80 C до +150 C - выдерживает экстремальные условия, включая холодные помещения и нагрев от оборудования;
• Огнестойкость: да - материал не поддерживает горение, не выделяет токсичных газов при повышенных температурах;
• Степень защиты IP00 - не защищает от попадания воды и пыли, поэтому применяется только внутри закрытых или сухих зон;
• Цвет: серый - единый цветовой фон с другими элементами системы;
• Нормативный документ: ТУ 25.11.23-001-52715257-2019 - соответствие требованиям производства.

Совместимость и монтаж

Пластина соединительная H=80мм оцинкованная горячим способом по методу Сендзимира совместима с любыми кабельными лотками высотой 80 мм, имеющими стандартную перфорацию по кромкам. Монтаж выполняется открытым способом: лотки выставляются вплотную, пластина укладывается сверху или сбоку (по типу лотка), затем фиксируется саморезами или болтами M4–M6 через уже готовые отверстия. Для точного совпадения отверстий рекомендуется использовать шаблоны или временные фиксаторы. Не требует специальных инструментов - достаточно обычного набора для сборки.

Безопасность и стандарты

Изделие выполнено в соответствии с ТУ 25.11.23-001-52715257-2019. Обеспечивает огнестойкость, не распространяет пламя, не содержит материалов, запрещённых в промышленном электрооборудовании. Климатическое исполнение УХЛ2 допускает использование в помещениях с контролируемой влажностью и под навесом, но не на открытом воздухе под дождём или снегом. Наличие оцинкованного покрытия снижает риск коррозии, однако при повреждении поверхности (царапины, удары) возможна локальная коррозия - необходимо своевременно восстанавливать защиту.

Преимущества

• Высокая адгезия цинкового покрытия благодаря технологии Сендзимира - срок службы выше, чем у гальванизированных аналогов;
• Готовые отверстия под крепление экономят время монтажа;
• Не деформируется при температурных колебаниях - стабильность формы в диапазоне от –80 C до +150 C;
• Подходит для частых демонтажей - винтовое соединение легко разборное;
• Экономия на обслуживании - не нуждается в окраске или антикоррозийной обработке после установки.

Ограничения применения

• Не предназначен для герметичных сред - степень защиты IP00 исключает применение во влажных, сырых или пыльных местах без дополнительной защиты;
• Не работает с лотками другой высоты - например, нельзя соединить 80 мм с 100 мм;
• Не рассчитана на нагрузку веса самого лотка с кабелями - должна использоваться только как соединительный элемент, а не как опора;
• Запрещается использовать в взрывоопасных зонах - отсутствуют сертификаты ATEX или IECEx;
• Не следует применять там, где возможно постоянное механическое трение или контакт с острыми предметами - цинковое покрытие может быть повреждено.

Примеры использования

• Соединение секций лотков на производстве для прокладки силового кабеля к станкам;
• Обустройство кабельных путей в распределительных пунктах заводских корпусов;
• Формирование длинных маршрутов прокладки в теплицах, холодильных камерах или сушильных установках;
• Ремонт и удлинение существующего лотка без замены всей системы.

Практические советы

• Перед монтажом проверьте, чтобы края лотков были ровно отрезаны - неровности затруднят плотное прилегание пластины;
• Используйте антивибрационные прокладки под головки болтов, если лоток установлен на вибрирующем оборудовании;
• При работе в условиях низких температур (+5 C и ниже) прогрейте болты и место крепления - металл становится хрупче;
• Если пластина получила царапину, обработайте её антикоррозийным составом на основе цинка (например, Zink-Spray);
• Выбирая ширину лотка, помните: максимальная ширина - 600 мм. Лотки шире потребуют усиленных креплений или других решений.
