Пластина соединительная GTO H80 | 37303R DKC ДКС

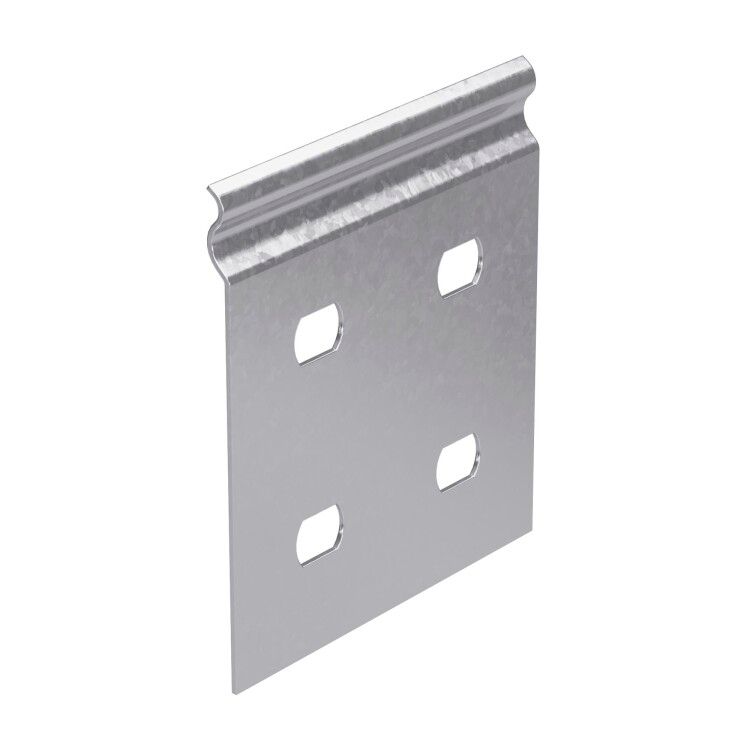

Пластина соединительная для кабельного лотка GTO H80 от DKC (ДКС) - элемент для надёжного стыкового соединения лотков высотой 80 мм, когда использование штатной системы “мама-папа” невозможно. Артикул 37303r подходит для сборки систем с листовыми и перфорированными лотками, обеспечивая механическую прочность и долговечность.

Назначение и область применения

Пластина соединительная для кабельного лотка GTO H80 используется для соединения двух участков кабельного лотка “стык-в-стык”, особенно там, где нельзя применить заводскую защёлку или замковую систему. Применяется в случаях:

• соединения сплошных листовых лотков;
• крепления перфорированных лотков к другим элементам системы;
• достройки или ремонта трассы без демонтажа всего участка.

Подходит для промышленных объектов, цехов, распределительных пунктов, автоматизированных линий - любых мест, где требуется жесткая и долговечная кабельная трасса.

Технические характеристики

• Тип изделия: соединитель продольный
• Высота совместимого лотка: 80 мм
• Материал: сталь
• Покрытие: оцинковано по методу Сендзимира - равномерное, плотное покрытие цинка, устойчивое к коррозии
• Тип соединения: винтовой разъём - фиксация болтами через четыре отверстия
• Цвет: светло-серый
• Совместимость: да, с лотками GTO H80 и аналогичными по габаритам

Совместимость и монтаж

Пластина соединительная для кабельного лотка GTO H80 предназначена исключительно для лотков высотой 80 мм. Установка требует совпадения габаритов: ширина лотка должна соответствовать ширине пластины, а кромки - точно выравниваться.

Для монтажа:

• совмещают два лотка торцом к торцу;
• накладывают пластину сверху или снизу (по проекту);
• фиксируют четырьмя болтами M6 (не входят в комплект) через предварительно просверленные отверстия;
• затяжка - до упора, без перегруза, чтобы не деформировать край лотка.

Работает с лотками серий S5 Combitech и другими, имеющими ту же высоту и толщину стенки.

Особенности конструкции

Пластина имеет ровную плоскую форму с четырьмя круглыми отверстиями по углам - это позволяет равномерно распределить нагрузку на соединение. Метод оцинковки Сендзимира гарантирует защиту даже на острых кромках, что важно при частом обслуживании и в агрессивных средах. Отличается от клепаных или сварных решений - легко заменяется, не требует специального оборудования.

Преимущества

• Увеличивает срок службы трассы - благодаря прочному оцинкованному покрытию и стальной основе.
• Не требует сварки - монтаж выполняется обычным инструментом.
• Совместима с листовыми и перфорированными лотками - универсальное решение.
• Легко заменяется при повреждении - не влияет на соседние участки.

Ограничения применения

• Не подходит для лотков другой высоты - например, 40 мм или 100 мм.
• Не предназначен для вертикальных поворотов или переходов - только продольное соединение.
• Требует наличия доступа для затяжки болтов - не подходит для закрытых или труднодоступных зон без предварительного проектирования.
• Не является герметичным соединением - не используйте в условиях постоянного контакта с жидкостью без дополнительной защиты.

Примеры использования

• Соединение двух секций лотка на конвейере в пищевом цехе.
• Замена поврежденного участка трассы в распределительном щите без полного демонтажа.
• Фиксация перфорированного лотка к основанию из сплошного лотка в серверной комнате.
• Удлинение трассы при модернизации системы управления на заводе.

Практические советы

• Перед установкой проверьте, что края лотков ровные - искривление снижает контакт и увеличивает риск провисания.
• Используйте болты класса прочности 8.8 и гайки с шайбой - это повысит надёжность соединения.
• При работе в сырых помещениях дополнительно смажьте резьбу антикоррозийной paste - продлит срок службы.
• Не забудьте учесть посадочный диаметр отверстий - он рассчитан под M6; другие размеры не подходят.
• Артикул 37303r - единственный вариант для лотков GTO H80 в серии S5 Combitech от DKC (ДКС).
