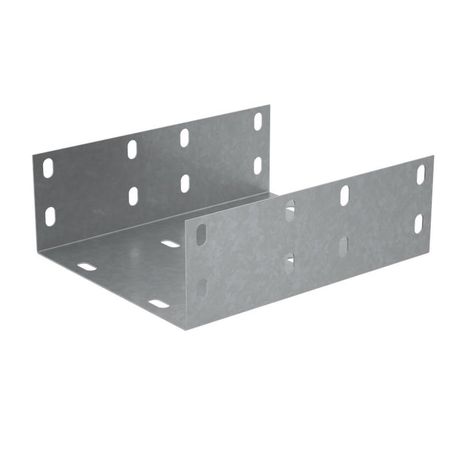

Соединительная пластина усиленная П-образная для лотка 80х100 мм "ПЛЮС" HD | SPUplus80-100 КМ-Профиль PL4771

Соединительная пластина П-образная усиленная для лотка 80х100 мм серия ПЛЮС HD SPUplus80-100 от КМ-Профиль предназначена для надёжного соединения секций кабельных лотков, повышая жёсткость и несущую способность трассы. Подходит для монтажа в условиях повышенной влажности, на открытых участках и в промышленных зонах.

Назначение и область применения

Соединительная пластина П-образная усиленная для лотка 80х100 мм серия ПЛЮС HD SPUplus80-100 применяется для стыковки двух параллельных секций кабельного лотка с габаритами 80×100 мм. Усиленная П-образная форма обеспечивает равномерную передачу нагрузки по всей длине соединения, что особенно важно при больших массах кабелей или вибрационных нагрузках. Элемент предназначен для использования внутри помещений, на улице и в других зонах с низкой агрессивностью окружающей среды.

Технические характеристики

• Габариты: 80×100×80 мм - соответствует стандартным размерам лотков 80 мм высотой и 100 мм шириной;
• Материал: сталь оцинкованная толщиной 1 мм - обеспечивает прочность и долговечность;
• Защитное покрытие: горячее цинкование по ГОСТ 9.307-89 - защищает от коррозии даже при постоянном контакте с влагой;
• Тип соединения: винтовой разъём - позволяет собирать и разбирать соединение без сварки;
• Исполнение: продольный соединитель - работает только вдоль оси лотка, не предназначен для угловых переходов;
• Огнестойкость: да - материал не поддерживает горение, сохраняет целостность при температурных перепадах;
• Цвет: серый - совпадает с цветовой гаммой большинства металлических лотков системы КМ-Профиль.

Совместимость и монтаж

Соединительная пластина П-образная усиленная для лотка 80х100 мм серия ПЛЮС HD SPUplus80-100 совместима исключительно с лотками того же формата: ширина 100 мм, высота бортов 80 мм. Для установки требуется выровнять торцы лотков, совместить отверстия и закрутить болты через предварительно подготовленные отверстия в пластине. Монтаж выполняется с помощью стандартного набора инструментов: отвёртки или гаечного ключа. Не требует специальной фиксации - сама форма пластины обеспечивает механическую устойчивость.

Безопасность и стандарты

• Горячее цинкование выполнено в соответствии с ГОСТ 9.307-89 - гарантирует срок службы до 25 лет в атмосферных условиях;
• Эксплуатация допускается в соответствии с требованиями ГОСТ 15150-69 - изделие классифицировано как умеренно-климатическое исполнение (УХЛ);
• Огнестойкость подтверждена тестированием материалов - не распространяет пламя, не выделяет токсичных веществ при нагреве.

Преимущества

• Увеличивает несущую способность кабельной трассы - снижает риск деформации при большой нагрузке;
• Не требует сварки - экономит время и исключает необходимость в спецоборудовании;
• Высокая коррозионная стойкость - подходит для влажных, холодных и открытых площадок;
• Совместимость с системой КМ-Профиль - легко интегрируется в существующие трассы из аналогичных комплектующих.

Ограничения применения

• Подходит только для лотков с точными размерами 80×100 мм - не заменяет другие типы соединителей;
• Не предназначен для соединения лотков под углом - для поворотов нужны другие аксессуары;
• Работает только в продольном направлении - нельзя использовать для поперечных стыков или ответвлений;
• Не рекомендовано применение в агрессивных химических средах (например, вблизи кислотных или щелочных выбросов).

Примеры использования

• Соединение секций лотка на производственной линии с частыми вибрациями - например, на конвейерах или в цехах металлургии;
• Прокладка кабельных трасс в подземных тоннелях, где есть повышенная влажность и риск конденсата;
• Монтаж на внешних стенах зданий - при условии, что среда не содержит агрессивных газов;
• Обустройство распределительных пунктов в офисных и административных комплексах с высокими требованиями к надёжности.

Практические советы

• Перед монтажом проверьте, чтобы торцы лотков были ровными - неровности снижают контакт и усиливают люфт;
• Затягивайте винты равномерно, чередуя их по диагонали - так избежите перекоса и деформации;
• При использовании в открытом воздухе периодически проверяйте состояние цинкового покрытия - при появлении белого налёта (коррозии) можно дополнительно обработать поверхность антикоррозийным составом;
• Соединительная пластина П-образная усиленная для лотка 80х100 мм серия ПЛЮС HD SPUplus80-100 - один из базовых элементов системы КМ-Профиль; используйте её в сочетании с другими деталями этой серии для создания цельной, безопасной и долговечной трассы.
