Вертикальный угол 90° внутренний 85x500 (RBV 850 S FT) | 7007247 OBO Bettermann

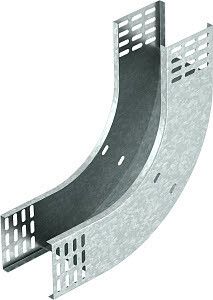

Угол вертикальный внутренний 90 градусов 85x500 мм от OBO BETTERMANN (артикул 7007247, тип RBV 850 S FT) предназначен для формирования внутренних поворотов в системах кабельных лотков с высотой стенки 85 мм. Изготовлен из стали с горячим цинкованием, обеспечивает долговечную защиту в агрессивных средах.

Назначение и область применения

Этот угол используется для изменения направления кабельного лотка на 90° внутри системы, когда требуется переход от горизонтального участка к вертикальному с восходящим ходом. Подходит для всех типов лотков с высотой боковой стенки 85 мм. Применяется в промышленных объектах: энергообъектах, заводах, транспортных узлах, где требуются надежные и защищённые трассы для силовых и слаботочных кабелей.

Технические характеристики

• Материал: сталь, толщиной 1 мм
• Форма: внутренний угол 90°
• Высота: 85 мм
• Ширина: 500 мм
• Направление изгиба: вертикально восходящий (лоток поднимается вверх)
• Покрытие: горячий цинк - защита от коррозии в условиях повышенной влажности и агрессивной среды
• Исполнение: без соединительного элемента - требует самостоятельного крепления к лоткам
• Реестр РФ: №1367/9/2023
• Лицензия Росатома: ЦО-12-101-13253 от 12.04.2023

Совместимость и монтаж

Угол совместим с любыми кабельными лотками OBO BETTERMANN и аналогичными моделями других производителей, имеющими высоту боковой стенки 85 мм. Для установки необходимо закрепить его болтами или самонарезающими винтами к торцам лотков. Отсутствие встроенного соединительного элемента позволяет использовать собственные крепёжные решения - например, шайбы и гайки M6/M8, соответствующие стандартам лотковой системы. Убедитесь, что зазор между лотком и углом минимальный - это гарантирует герметичность и механическую жёсткость всей трассы.

Безопасность и стандарты

Изделие соответствует требованиям реестра промышленной продукции РФ (№1367/9/2023) и имеет лицензию Росатома, что допускает применение на объектах атомной энергетики и других стратегических предприятиях. Горячее цинкование обеспечивает соответствие нормам по электрофизической безопасности и коррозионной стойкости согласно ГОСТ 1759.4–87.

Преимущества

• Высокая прочность благодаря стальной основе толщиной 1 мм
• Защита от коррозии за счёт горячего цинкования - срок службы до 25 лет в помещениях и до 15 лет на открытом воздухе
• Подтверждённая сертификация для работы на опасных производствах (Росатом)
• Стандартные размеры обеспечивают взаимозаменяемость с другими компонентами системы OBO BETTERMANN

Ограничения применения

• Не предназначена для внешнего угла - применяется только для внутренних поворотов
• Не рекомендуется для использования в качестве опоры или несущего элемента - нагрузка должна распределяться через основной лоток
• Не подходит для лотков с высотой стенки менее или более 85 мм - возможны щели и потеря герметичности
• Требуется дополнительное крепление - отсутствие встроенных фиксаторов увеличивает время монтажа

Примеры использования

• Переход от горизонтального лотка к вертикальному стояку в цехе металлургического комбината
• Обводка трубопроводов и оборудования в АЭС при прокладке кабелей управления
• Создание поворота в кабельном канале подстанции с ограниченным пространством
• Прокладка кабелей в технологическом коридоре с перепадом уровней

Практические советы

• Перед монтажом проверьте точность размеров лотка - даже отклонение +-2 мм может вызвать перекос
• Используйте антивибрационные прокладки между углом и лотком при установке на вибрирующих конструкциях
• При работе в сыром помещении дополнительно смажьте места соединений антикоррозийной paste (например, OBO Zinkpaste)
• Не используйте этот угол как замену поворотному коленцу с радиусом - он не рассчитан на частые изгибы кабелей
• Артикул 7007247 и тип RBV 850 S FT - одинаковые обозначения одного изделия; сохраняйте их при заказе запчастей
