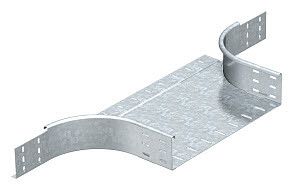

Ответвитель T-образный горизонт. осн. 400 RAA 850 FT OBO 7122500 Bettermann

Т-образное/крестовое соединение 85x500 мм горячий цинк от OBO BETTERMANN (артикул RAA 850 FT, 7122500) предназначено для создания ответвлений в системах кабельных лотков, обеспечивая надёжное и долговечное соединение между горизонтальными и вертикальными участками. Изделие выполнено из стали с горячим цинкованием и соответствует требованиям промышленной безопасности, включая лицензию Росатома.

Назначение и область применения

Т-образное/крестовое соединение 85x500 мм горячий цинk используется для формирования T-образных переходов в системах кабельных лотков. Подходит для монтажа на прямых участках, где требуется изменить направление трассы - например, для вывода кабелей вниз к оборудованию или пересечения с другой трассой. Применяется в промышленных объектах: энергообъектах, заводах, трансформаторных подстанциях, объектах атомной отрасли. Совместимо со всеми лотками с высотой боковой стенки 85 мм, независимо от производителя.

Технические характеристики

• Форма: Т-образное соединение (возможно использование как крестовое при сборке двух таких элементов)
• Размеры: ширина 500 мм, высота бортов 85 мм
• Материал: сталь оцинкованная
• Покрытие: горячий цинк - устойчиво к коррозии даже в агрессивных средах
• Толщина металла: 1 мм - достаточна для механической прочности при нагрузке до 100 кг/м²
• Внутренний радиус изгиба: 150 мм - позволяет прокладывать кабели с минимальным допустимым радиусом изгиба
• Исполнение: без соединительного элемента - требует самостоятельной фиксации болтами или заклёпками
• Лицензия Росатома: ЦО-12-101-13253 от 12.04.2023
• Реестр промышленной продукции РФ: 1367/22/2023

Совместимость и монтаж

Т-образное/крестовое соединение 85x500 мм горячий цинк совместимо с любыми лотками, имеющими такую же высоту борта - 85 мм. Монтаж выполняется путём вырезания отверстия в основном лотке под размер профиля соединения, последующего совмещения и фиксации саморезами или заклёпками через предварительно просверленные отверстия. Учитывайте, что изделие не имеет встроенных зажимов - необходимо использовать внешние крепления. Рекомендуется применять гайки с пластиковыми шайбами для защиты от электрохимической коррозии при контакте с алюминием или медью.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50571 и нормам безопасности для кабельных систем на промышленных объектах. Наличие лицензии Росатома подтверждает соответствие специфическим требованиям ядерной и энергетической отраслей. Реестр промышленной продукции РФ гарантирует возможность легального использования на государственных и федеральных проектах.

Преимущества

• Увеличенная толщина покрытия за счёт горячего цинкования - срок службы более 25 лет в условиях повышенной влажности
• Жёсткая форма и точные геометрические параметры обеспечивают плотную посадку без люфтов
• Не требует сварки - снижает время монтажа и исключает риск повреждения покрытия
• Поддерживает равномерное распределение веса кабелей по всей площади соединения

Ограничения применения

• Не предназначен для использования в качестве опоры или несущего элемента - только как соединительный компонент
• Не рекомендовано применение в условиях постоянного воздействия открытого пламени или температур выше +90 C
• Не совместимо с лотками высотой менее или более 85 мм - возможны щели и потеря герметичности
• Отсутствие встроенного крепления требует дополнительных расходов на крепёж и времени на установку

Примеры использования

• Переход с горизонтальной трассы кабельного лотка к вертикальному стояку в машинном зале АЭС
• Обводка кабеля вокруг оборудования, когда невозможно провести прямую трассу
• Разветвление питания на несколько станков в цехе с использованием одного основного лотка
• Создание распределительной точки для контрольных кабелей в подземных каналах

Практические советы

• Перед монтажом проверьте внутренний радиус 150 мм - он должен соответствовать минимальному радиусу изгиба используемых кабелей
• При установке в местах с высокой вибрацией используйте антивибрационные прокладки под крепёж
• Не забудьте после монтажа заделать все зазоры между соединением и лотком термостойким герметиком, если требуется IP54+
• Для крупных систем с большим количеством кабелей рассмотрите комбинирование нескольких T-соединений вместо одного большого крестового
• Артикулы RAA 850 FT и 7122500 - это один и тот же продукт; заказывайте по обоим номерам для удобства поставок
