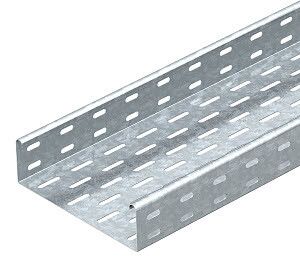

Кабельный листовой лоток перфорированный 60x500x3000 (MKS 650 FT) | 6055699 OBO Bettermann

Кабельный лоток листовой перфорированный 60x500x3000 горячий цинк, сталь 1мм от OBO BETTERMANN - это прочный, оцинкованный профиль для прокладки кабелей в промышленных и энергетических объектах. Артикул 6055699 соответствует типу MKS 650 FT и предназначен для систем с умеренной механической нагрузкой.

Назначение и область применения

Лоток используется для прокладки силовых, контрольных и слаботочных кабелей в помещениях и на открытых участках. Подходит для установки в цехах, на трансформаторных подстанциях, в АЭС, на заводах и других объектах, где требуется надёжная фиксация и доступ к кабелям. Благодаря огнестойкости и лицензии Росатома, применяется в ядерной и радиационно опасной инфраструктуре.

Технические характеристики

• Размеры: 60×500×3000 мм (высота × ширина × длина)
• Материал: сталь с покрытием методом горячего цинкования
• Толщина стали: 1 мм
• Полезное сечение: 29 800 мм2 - позволяет размещать значительную массу кабелей
• Перфорация: боковые стенки и дно имеют отверстия для вентиляции, крепления и пропуска кабелей
• Огнестойкость: да - выдерживает воздействие открытого пламени без распространения горения
• Исполнение: без встроенных соединителей - требует дополнительных элементов для сборки системы
• Лицензия Росатома: ЦО-12-101-13253 от 12.04.2023
• Регистрационный номер в реестре промышленной продукции РФ: 1367/10/2023

Совместимость и монтаж

Кабельный лоток листовой перфорированный 60x500x3000 горячий цинк, сталь 1мм совместим с другими элементами серии MKS 60 от OBO BETTERMANN. Для соединения между собой используются продольные соединители RV 60 (не входят в комплект). Монтаж осуществляется через перфорацию в дне лотка с помощью кронштейнов, хомутов или анкеров. Установка возможна на стены, потолки, опоры и специальные крепёжные конструкции. Перфорация обеспечивает гибкую фиксацию и удобство прокладки кабелей сбоку или сверху.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для промышленного оборудования. Огнестойкость подтверждена испытаниями, а наличие лицензии Росатома допускает применение в зонах с повышенными требованиями к пожаробезопасности и радиационной защите. Покрытие горячим цинком обеспечивает долговечность в агрессивных средах и снижает риск коррозии даже при повреждении поверхности.

Преимущества

• Высокая жёсткость благодаря толщине стали 1 мм и профилю 60 мм - выдерживает нагрузки от кабелей и внешнего давления
• Перфорация по всей площади - упрощает монтаж, обслуживание и модификацию трассы
• Горячее цинкование - гарантирует срок службы до 30 лет в условиях влажности и температурных колебаний
• Соответствие лицензии Росатома - единственный вариант среди аналогичных лотков, допущенный к использованию на АЭС
• Удобная форма - позволяет легко прокладывать кабели снизу, сверху или сбоку без демонтажа

Ограничения применения

• Не предназначен для прямого погружения в воду - IP-класс защиты не указан, поэтому не рекомендован для уличной прокладки без дополнительной защиты
• Требует обязательного использования соединителей RV 60 для создания непрерывной трассы - без них система не собирается
• Не подходит для мест с постоянным ударным воздействием - например, рядом с работающими механизмами без кожухов
• Запрещено использовать в качестве несущей конструкции для тяжёлого оборудования - только для кабелей

Примеры использования

• Прокладка кабелей управления на производственных линиях в машиностроительном цехе
• Сборка кабельных трасс в распределительных пунктах АЭС
• Фиксация сигнальных и измерительных проводов в тепловых электростанциях
• Обустройство кабельных каналов в подземных технологических тоннелях с высокой влажностью

Практические советы

• При заказе учитывайте, что лоток поставляется без соединительных элементов - закажите дополнительно RV 60 для стыковки
• Для длинных трасс используйте компенсационные участки - при изменении температуры металл расширяется, и без зазора возникают деформации
• Посадочные отверстия в дне позволяют крепить лоток к любой поверхности - выбирайте крепёж с учётом типа основания (бетон, металлоконструкция, дерево)
• Проверьте соответствие диаметра кабелей полезному сечению 29 800 мм2 - перегрузка снижает теплоотдачу и увеличивает риск перегрева
• При работе с лотком в условиях АЭС соблюдайте требования документа лицензии Росатома - запрещён ремонт с применением сварки без согласования
