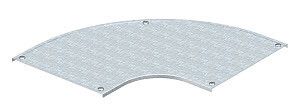

Крышка угловой секции 90° 500мм (DFB 90 500 DD) | 7130600 OBO Bettermann

Крышка угловой секции 90° 500 мм от OBO BETTERMANN - элемент для закрытия внешнего угла кабельного лотка, обеспечивает защиту проводов и кабелей в местах поворота трассы. Артикул DFB 90 500 DD совместим с оцинкованными лотками той же серии.

Назначение и область применения

Крышка угловой секции 90° 500 мм предназначена для герметичного закрывания наружного угла кабельной трассы под углом 90 градусов. Применяется там, где кабельный лоток меняет направление - например, при переходе с горизонтальной части на вертикальную или при обходе препятствий. Подходит для прокладки силовых, слаботочных и коммуникационных кабелей в промышленных помещениях, цехах, распределительных щитовых и на объектах с высокими требованиями к защите проводов.

Технические характеристики

• Угол поворота: 90° - позволяет плавно перейти между двумя взаимно перпендикулярными участками лотка
• Длина: 500 мм - соответствует стандартному шагу соединений в системах OBO BETTERMANN
• Материал: сталь оцинкованная - обеспечивает коррозионную стойкость в условиях повышенной влажности и агрессивной среды
• Толщина стенки: 0,75 мм - достаточна для механической прочности при монтаже и эксплуатации
• Покрытие: цинк - антикоррозийное покрытие по ГОСТ 14918, не требует дополнительной окраски
• Тип крепления: замковое - фиксируется без болтов, защёлкивается на лотке одним движением
• Совместимость: да - работает исключительно с оцинкованными кабельными лотками серии DFB

Совместимость и монтаж

Крышка DFB 90 500 DD совместима только с угловыми секциями и лотками того же типа и бренда - OBO BETTERMANN серии DFB. Установка происходит путём защёлкивания: предварительно установленные зажимы плотно фиксируют крышку на кромках лотка без инструментов. Для надёжного соединения необходимо точно выровнять края лотка перед установкой. Не рекомендуется использовать с лотками других производителей или из другого материала - возможен люфт, снижение защиты и риск выпадения крышки.

Преимущества

• Быстрый монтаж - не нужны шурупы, гайки или сверление
• Высокая жесткость благодаря оцинкованной стали - сохраняет форму даже при нагрузке на кабели
• Защита от внешних воздействий - предотвращает попадание пыли, влаги и случайных контактов с проводниками
• Экономия времени - один элемент вместо нескольких деталей для сборки угла

Ограничения применения

• Не предназначен для внутренних углов - используется только для наружных поворотов
• Не рассчитана на нагрузки выше нормативных - не следует использовать как несущую конструкцию
• Не подходит для помещений с химически активной средой (например, кислотные производства) - цинковое покрытие имеет ограниченную устойчивость к агрессивным веществам
• Работает только с лотками той же серии - несовместима с пластиковыми, алюминиевыми или другими типами лотков

Примеры использования

• Обустройство кабельных трасс в промышленном цехе - переход с горизонтального лотка на вертикальную стойку
• Прокладка кабелей в распределительных пунктах - обход колонн или оборудования под острым углом
• Монтаж в лабораториях и серверных - защита кабелей от механических повреждений и пыли
• Использование в системах автоматизации - когда требуется быстрая сборка и модульность

Практические советы

• Перед установкой проверьте, что края кабельного лотка ровные - искривлённые кромки могут не защёлкиваться
• Не используйте силу при монтаже - если крышка не фиксируется легко, возможно, не тот тип лотка
• При необходимости удлинить угол - можно соединить несколько таких крышек последовательно, соблюдая допустимые зазоры
• Артикул DFB 90 500 DD всегда указывается в спецификациях проекта - чтобы избежать ошибок при заказе, используйте именно этот код, а не общее название
• Храните в сухом месте - хотя материал оцинкованный, длительное воздействие влаги может вызвать белый налёт (цветение цинка), который не влияет на функциональность, но портит внешний вид
