Крышка угловой секции 90° 400мм (DFB 90 400 FS) | 7129688 OBO Bettermann

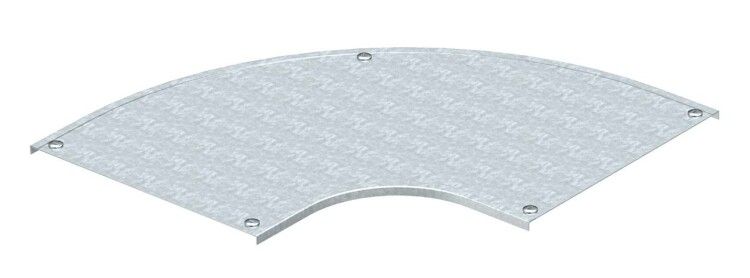

Крышка угловой секции 90 градусов 400мм DFB 90 400 FS - элемент завершения угловых участков кабельных лотков из оцинкованной стали. Применяется в системах прокладки кабелей на промышленных объектах, где требуется надежная защита проводов в местах поворотов. Бренд OBO BETTERMANN обеспечивает совместимость с серийными лотками DFB.

Назначение и область применения

Крышка угловой секции 90 градусов 400мм DFB 90 400 FS предназначена для закрывания угловых соединений кабельных лотков под углом 90°. Она защищает кабели от механических повреждений, пыли и внешних воздействий, сохраняя доступ к проводам при необходимости обслуживания. Подходит для установки в цехах, на транспортерных линиях, в распределительных щитовых и других помещениях с высокой нагрузкой на коммуникации.

Технические характеристики

• Угол поворота: 90° - позволяет плавно перейти от горизонтального к вертикальному участку лотка
• Длина: 400 мм - соответствует стандартной длине профилей системы DFB
• Материал: оцинкованная сталь толщиной 0,75 мм - обеспечивает прочность и коррозионную стойкость
• Покрытие: оцинкованное - защищает от ржавчины даже в условиях повышенной влажности
• Тип крепления: замковое - фиксируется без инструментов, путём защёлкивания на лоток
• Совместимость: да - работает исключительно с кабельными лотками серии DFB от OBO BETTERMANN

Совместимость и монтаж

Крышка 90 градусов 400мм DFB 90 400 FS совместима только с лотками серии DFB от OBO BETTERMANN. Установка происходит в два этапа:

1. Подготовьте угловой участок лотка - убедитесь, что боковые стенки выровнены и плотно состыкованы.
2. Поднесите крышку к углу и слегка надавите до характерного щелчка - замки автоматически зафиксируют её.

Не используйте силу или инструменты для запрессовки - это может деформировать замки. Крышка не требует сверления или болтов.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для промышленных электроустановок. Материал - оцинкованная сталь - не поддерживает горение и не выделяет токсичных веществ при нагреве. Наличие замкового крепления снижает риск случайного снятия крышки при вибрациях.

Преимущества

• Быстрый монтаж - не нужны инструменты, достаточно защёлкнуть
• Высокая долговечность - оцинкованная сталь служит десятилетиями даже в агрессивной среде
• Герметичность соединения - минимизирует попадание пыли и влаги внутрь лотка
• Аксессуар из одной системы - гарантирует точное соответствие размеров и формы с другими элементами DFB

Ограничения применения

• Не применяется с лотками других серий (например, DBL, DFL, DFP) - размеры и форма замков отличаются
• Не предназначен для наружной установки без дополнительной защиты - хотя материал оцинкованный, длительный контакт с осадками может снизить срок службы
• Не рекомендуется использовать в средах с химическими парами (кислоты, щелочи) - оцинковка не устойчива к агрессивным веществам

Примеры использования

• Переход между горизонтальным и вертикальным лотком в цехе на производстве автокомпонентов
• Защита кабелей управления на конвейере с частыми перемещениями оборудования
• Финальная отделка угла в шкафу распределения питания в пищевой промышленности

Практические советы

• Перед монтажом проверьте, чтобы лоток был правильно собран - зазоры более 1–2 мм могут помешать защёлкиванию крышки 90 градусов 400мм DFB 90 400 FS
• Если крышка не фиксируется - возможно, она была повреждена при транспортировке; замените её, не пытайтесь ремонтировать
• Для удобства сборки используйте комплектные крышки одного заказа - они имеют одинаковый уровень покрытия и не будут различаться по цвету
• При необходимости демонтажа - осторожно отожмите замки с двух сторон пальцами, не используйте отвертки - можно сломать защёлки
