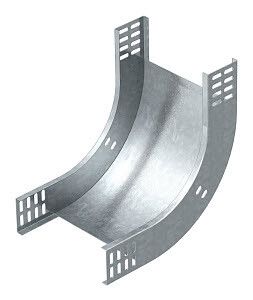

Вертикальный угол 90° внутренний 60x500 (RBV 650 S FT) | 7007026 OBO Bettermann

Угол вертикальный внутренний 90 градусов 60x500 мм горячий цинк от OBO BETTERMANN - это компонент для сборки кабельных трасс, обеспечивающий поворот на 90° между вертикальными участками лотков с высотой стенки 60 мм. Артикул RBV 650 S FT и артикул 7007026 соответствуют требованиям лицензии Росатома и реестру промышленной продукции РФ.

Назначение и область применения

Этот угол предназначен для формирования внутренних поворотов в вертикальных кабельных трассах, где используются лотки с высотой боковой стенки 60 мм. Подходит для монтажа в промышленных объектах, энергообъектах, трансформаторных подстанциях, производствах с жесткими требованиями к надежности кабельной инфраструктуры. Применяется там, где требуется сохранить целостность защиты кабелей при изменении направления трассы вниз или вверх.

Технические характеристики

• Тип: Вертикальный внутренний угол 90°
• Высота стенки: 60 мм - совместим с кабельными лотками того же размера
• Ширина: 500 мм - обеспечивает прохождение кабелей вдоль всей длины угла
• Толщина материала: 1 мм - достаточна для механической прочности при стандартных нагрузках
• Материал: Сталь - гарантирует долговечность и возможность сварки при необходимости
• Покрытие: Горячий цинк - защищает от коррозии в агрессивных средах, включая повышенную влажность и химически активные зоны
• Исполнение: Без соединительного элемента - требует самостоятельного крепления к лоткам болтами или заклепками
• Обозначение производителя: RBV 650 S FT

Совместимость и монтаж

Угол совместим только с кабельными лотками OBO BETTERMANN серии с высотой стенки 60 мм. Для установки необходимо:

• Закрепить угол к двум смежным вертикальным лоткам с помощью болтов М6 или заклепок (не входят в комплект)
• Убедиться, что кромки лотков плотно прилегают к поверхности угла - зазоры недопустимы
• Не использовать с лотками других производителей, если их геометрия отличается даже на 1–2 мм

При монтаже важно соблюдать равномерность усилия затяжки - перегрузка может деформировать тонкую сталь 1 мм.

Безопасность и стандарты

• Лицензия Росатома: ЦО-12-101-13253 от 12.04.2023 - допущен к применению на ядерных и радиационно опасных объектах
• Включен в Реестр промышленной продукции РФ: 1367\9\2023 - подтверждает соответствие требованиям законодательства РФ
• Покрытие горячим цинком соответствует ГОСТ 14771-76 - обеспечивает класс corrosion resistance C3-C4

Преимущества

• Горячее цинкование увеличивает срок службы в условиях влажности, перепадов температур и воздействия агрессивных паров
• Стандартная ширина 500 мм позволяет прокладывать до 80% максимальной заполненности лотка без перегрева кабелей
• Жесткая конструкция из стали 1 мм предотвращает провисание при длинных участках трассы
• Совместимость с сертифицированными системами OBO BETTERMANN снижает риск отказов при проверках

Ограничения применения

• Не предназначена для горизонтальных поворотов - используется исключительно в вертикальных трассах
• Не выдерживает ударные нагрузки выше 10 Нм - не применяется в местах с частыми вибрациями или механическими воздействиями без дополнительной фиксации
• Не рекомендуется для монтажа в помещениях с постоянным контактом с открытым пламенем или расплавленным металлом
• Толщина 1 мм делает её чувствительной к перегибу при неправильном обращении - не допускается ручная деформация

Примеры использования

• Переход от горизонтального лотка к вертикальному стояку в цехе металлургического завода
• Подъем кабелей от нижнего уровня распределительного щита к верхнему этажу в АЭС
• Формирование вертикального канала в технологическом корпусе с высокой влажностью (например, в насосной станции)
• Сборка трассы в подземных коммуникационных коллекторах с риском конденсата

Практические советы

• Перед монтажом проверьте, чтобы все лотки имели одинаковый шаг крепежных отверстий - иначе возникнут перекосы
• При использовании в условиях сильной вибрации дополнительно закрепите угол антивибрационными прокладками
• Не используйте этот угол как опору для тяжелых кабельных bundles - он не рассчитан на несущую функцию
• При замене старого угла - выбирайте тот же артикул: RBV 650 S FT / 7007026 - другие аналоги могут иметь отличающуюся геометрию
• Храните в сухом месте - хотя покрытие защищено, длительный контакт с водой может вызвать белый налет (цинковые оксиды), который не влияет на работоспособность, но требует очистки перед монтажом
