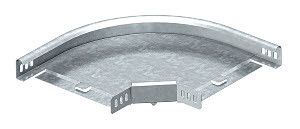

Угловая секция 90° 60x150 (RB 90 615 FT) | 7125189 OBO Bettermann

Секция угловая 90 градусов 60x150 мм горячий цинк от OBO BETTERMANN (артикул rb 90 615 ft) предназначена для создания прочных и долговечных поворотов в системах кабельных лотков с высотой стенки 60 мм. Изделие выполнено из оцинкованной стали с покрытием методом горячего цинкования, что обеспечивает устойчивость к коррозии даже в агрессивных средах.

Назначение и область применения

Секция угловая 90 градусов 60x150 мм горячий цинk используется для изменения направления трассы кабельного лотка на 90°. Подходит для всех типов лотков с высотой боковой стенки 60 мм. Применяется в промышленных объектах: на заводах, в энергообъектах, транспортных терминалах, где требуется надежная прокладка силовых и слаботочных кабелей. Особенно эффективна в условиях повышенной влажности, перепадов температур и воздействия химических веществ.

Технические характеристики

• Угол поворота: 90°
• Высота стенки: 60 мм
• Ширина: 150 мм
• Внутренний радиус изгиба: 50 мм
• Толщина материала: 1 мм
• Материал: сталь оцинкованная
• Покрытие: горячий цинк (защитный слой ≥ 50 мкм)
• Конструктивное исполнение: жесткий изгиб - без сварных швов, формованная деталь
• Перфорация в основании: да - для крепления болтами или заклепками через отверстия
• Модель: RB 90 615 FT
• Лицензия Росатома: ЦО-12-101-13253 от 12.04.2023
• Реестр промышленной продукции РФ: 1367\9\2023

Совместимость и монтаж

Секция совместима с лотками OBO BETTERMANN серии F, T, TF и другими аналогичными моделями с высотой стенки 60 мм. Монтаж выполняется с помощью самонарезающих или обычных болтов через перфорацию в основании. Для герметизации стыков рекомендуется использовать уплотнители или специальные крышки. Установка возможна как на вертикальных, так и на горизонтальных участках трассы. Не требует сварки - все элементы собираются механически.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50571 и международным нормам IEC 61537. Покрытие горячим цинком обеспечивает электроизоляцию и снижает риск коррозионного разрушения. Лицензия Росатома подтверждает соответствие безопасности для использования на ядерных и других опасных производствах. Реестр промышленной продукции РФ гарантирует легализацию продукта на территории России.

Преимущества

• Высокая коррозионная стойкость благодаря горячему цинкованию - срок службы до 30 лет в агрессивной среде
• Жесткая форма без сварки - сохраняет целостность при нагрузках и вибрациях
• Перфорированное основание - позволяет легко фиксировать секцию к опорам и стенам
• Совместимость с широким спектром лотков - упрощает замену и расширение системы
• Не требует дополнительной защиты после установки - готов к работе сразу после монтажа

Ограничения применения

• Не предназначен для использования в качестве несущей конструкции - не выдерживает вес оборудования
• Не применяется в системах с высотой стенки более 60 мм - несовместимо с лотками 80–100 мм
• Запрещено применять в условиях постоянного погружения в жидкости - хотя IP-класс не указан, внутренняя поверхность не защищена от длительного контакта с водой
• Не следует использовать в зонах с частыми ударными нагрузками - материал толщиной 1 мм может деформироваться при механическом воздействии

Примеры использования

• Поворот трассы в распределительном щите на производстве
• Обход колонн и трубопроводов в технологическом корпусе АЭС
• Смена направления кабельной трассы в подземном тоннеле метрополитена
• Формирование уголков в системе лотков на нефтегазовом объекте

Практические советы

• При выборе проверьте посадочную высоту лотка - она должна точно соответствовать 60 мм
• Используйте болты M6 или M8 с шайбами для равномерного распределения нагрузки
• При монтаже в сырых помещениях дополнительно смажьте места стыков антикоррозийной пастой
• Не используйте этот элемент как переходник между лотками разной глубины - это нарушит целостность трассы
• Артикул rb 90 615 ft - единственный вариант этой модели от OBO BETTERMANN; другие номера не являются оригиналом
