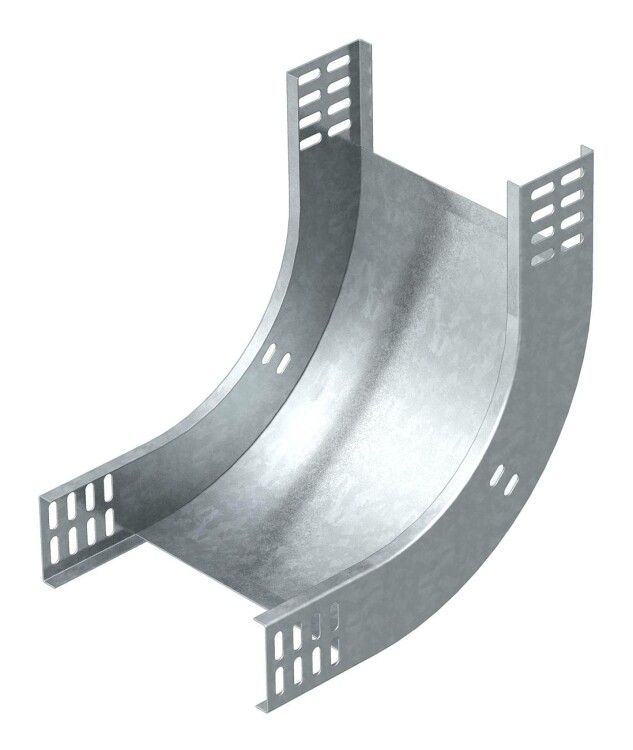

Вертикальный угол 90° внутренний 60x200 (RBV 620 S FS) | 7007013 OBO Bettermann

Угол вертикальный внутренний 90 градусов 60x200 мм (RBV 620 S FS, RBV 620 S FT) от OBO BETTERMANN предназначен для формирования внутренних поворотов в кабельных трассах с высотой боковой стенки 60 мм. Продукт изготавливается из цинкованной стали и совместим с системой KTS, обеспечивая надёжную сборку кабельных лотков на объектах с повышенными требованиями к безопасности.

Назначение и область применения

Этот угол используется для изменения направления кабельной трассы под прямым углом внутри помещения. Подходит для монтажа в системах кабельных лотков с высотой стенки 60 мм - например, при прокладке силовых, слаботочных или телекоммуникационных кабелей в промышленных зонах, серверных, распределительных пунктах и на энергообъектах.

Изделие соответствует лицензии Росатома и внесено в реестр промышленной продукции РФ, что делает его допустимым для использования на объектах атомной отрасли и других критически важных инфраструктурных проектах.

Технические характеристики

• Тип: Вертикальный внутренний угол
• Угол поворота: 90°
• Высота стенки: 60 мм
• Ширина: 200 мм
• Толщина материала: 1 мм
• Материал: Сталь с цинковым покрытием
• Исполнение: Без соединительного элемента - требует внешнего крепления
• Серия: KTS (системы кабельных трасс OBO BETTERMANN)
• Артикулы: RBV 620 S FS, RBV 620 S FT, 7007013

Совместимость и монтаж

Угол RBV 620 S FS совместим с любыми лотками системы KTS, имеющими высоту боковой стенки 60 мм. Для фиксации используются болты, шпильки или другие крепёжные элементы, подходящие для крепления к основанию или другим элементам трассы.

Не имеет встроенных защёлок или замков - требуется самостоятельное крепление. Установка выполняется после предварительной сборки прямых участков лотка. Монтаж возможен как на горизонтальной поверхности, так и на вертикальных опорах.

Безопасность и стандарты

• Лицензия Росатома № ЦО-12-101-13253 от 12.04.2023
• Включён в Реестр промышленной продукции РФ (№ 1367/9/2023)
• Цинкование соответствует ГОСТ 17844 - обеспечивает антикоррозийную защиту в условиях средней агрессивности

Преимущества

• Высокая механическая прочность благодаря стальному корпусу толщиной 1 мм
• Цинковое покрытие защищает от коррозии даже в сырых или пыльных помещениях
• Совместимость с сертифицированной системой KTS снижает риск ошибок при компоновке трассы
• Подтверждённая безопасность для использования на объектах с особым режимом эксплуатации (например, АЭС, НПЗ)

Ограничения применения

• Не предназначена для наружной установки без дополнительной защиты от атмосферных воздействий
• Не подходит для лотков с высотой стенки отличной от 60 мм - несовместима с другими размерами системы
• Отсутствие встроенного крепления требует наличия инструментов и дополнительных крепёжных деталей
• Не рекомендуется использовать в средах с постоянным контактом с кислотами, щелочами или морской водой - цинк не выдерживает сильнокоррозионных условий

Примеры использования

• Формирование поворота между двумя горизонтальными лотками в машинном зале завода
• Переход кабельной трассы от потолка к полу в распределительной камере
• Сборка вертикального стояка в серверной комнате с использованием лотков KTS
• Обустройство маршрутов кабелей в зонах с ограниченным пространством на АЭС или химических производствах

Практические советы

• Проверьте перед монтажом, чтобы все лотки, которые будут соединены этим углом, имели точно 60 мм высоты стенки - отклонение даже на 1–2 мм нарушит плотность соединения
• Используйте антивибрационные прокладки при монтаже на оборудовании с частыми колебаниями
• При необходимости удлинить трассу - комбинируйте этот угол с прямыми участками RBV 620 S FS, не используя элементы других серий
• Для долговечности в пыльных помещениях регулярно проверяйте состояние цинкового покрытия - при наличии повреждений обработайте кромки специальным составом
