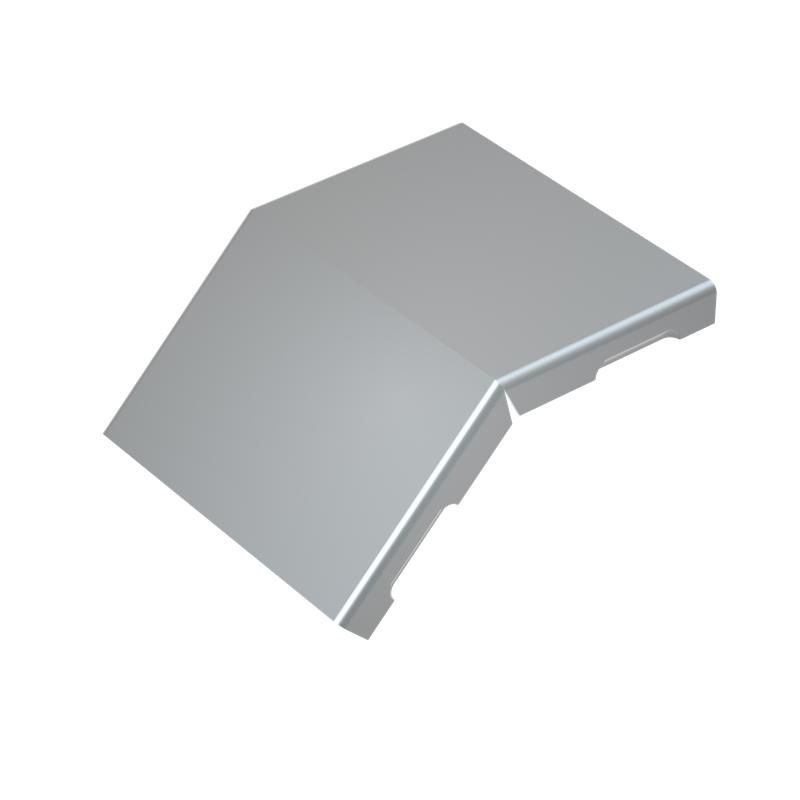

Крышка для угла вертикального внешн. 45град. осн.300 сталь 0.8мм KVL45-300 КМ LO0748 КМ-Профиль

Крышка внешнего вертикального угла 45 градусов 300 мм, сталь 0.8 мм, КМ-профиль - элемент системы кабельных лотков, обеспечивающий безопасное и аккуратное изменение направления трассы под углом 45°. Применяется в промышленных, жилых и коммерческих зданиях для защиты кабелей в вертикальных переходах. Изделие выполнено из оцинкованной стали и совместимо с другими компонентами серии КМ-профиль.

Назначение и область применения

Крышка внешнего вертикального угла 45 градусов 300 мм, сталь 0.8 мм, КМ-профиль используется для закрытия и защиты кабельных лотков в местах изменения направления трассы под углом 45°. Обеспечивает герметичное перекрытие, предотвращает попадание пыли, влаги и сторонних предметов внутрь канала. Подходит для установки в помещениях с нормальной влажностью - офисах, цехах, трансформаторных подстанциях, серверных, торговых комплексах.

Технические характеристики

• Тип изделия: крышка угла
• Угол поворота: 45°
• Размер: 300 мм (ширина профиля)
• Материал: сталь оцинкованная
• Толщина стенки: 0,8 мм
• Покрытие: оцинковано по методу Сендзимира - равномерный, прочный слой цинка, устойчивый к механическим воздействиям
• Цвет: серый
• Климатическое исполнение: У1 / УХЛ1 / УХЛ3 - допускает работу при температуре от −40C до +40C, в условиях повышенной влажности, но без постоянного контакта с водой
• Огнестойкость: да - не поддерживает горение, соответствует требованиям пожарной безопасности
• Тип крепления: защелка - быстрое соединение без инструментов

Совместимость и монтаж

Крышка внешнего вертикального угла 45 градусов 300 мм, сталь 0.8 мм, КМ-профиль совместима только с кабельными лотками серии КМ-профиль шириной 300 мм. Монтаж выполняется вручную: достаточно совместить кромки крышки с краями лотка и надавить до щелчка - защелка автоматически фиксирует элемент. Для демонтажа - аккуратно оттянуть край крышки вверх. Не требует сверления, болтов или саморезов. При сборке трассы важно соблюдать параллельность всех элементов - искривление может затруднить защелкивание.

Безопасность и стандарты

Изделие соответствует ГОСТ 15150-69 по климатическому исполнению У1/УХЛ1/УХЛ3. Огнестойкость обеспечивается за счет отсутствия горючих материалов и термостойкости оцинкованной стали. Соответствует требованиям к электроустановкам в помещениях с невысокой агрессивностью окружающей среды. Не содержит токсичных покрытий, безопасно для работы вблизи людей.

Преимущества

• Быстрая установка благодаря системе защелки - снижает время монтажа на 30–50%
• Высокая долговечность: оцинковка по Сендзимиру защищает от коррозии даже при частых перепадах температуры
• Не требует обслуживания - не нуждается в смазке, замене крепежа или регулярном осмотре
• Экономия места: компактная форма позволяет использовать угол без увеличения габаритов трассы
• Легкий доступ к кабелям - крышку можно снять без инструментов для диагностики или модификации трассы

Ограничения применения

• Не предназначен для открытых площадок, где возможен прямой контакт с дождём, снегом или брызгами воды
• Не рекомендуется для использования в агрессивных средах: химических цехах, морских портах, кислотных производствах
• Запрещается применять с лотками других серий - несовпадение геометрии приведёт к неплотному соединению
• Толщина 0,8 мм достаточна для стандартных нагрузок, но не рассчитана на механические удары или давление от тяжелых объектов

Примеры использования

• Переход кабельной трассы с горизонтального участка на вертикальный в серверной комнате
• Спуск силовых кабелей от потолочных лотков к оборудованию на полу в производственном цехе
• Обход колонн и инженерных шахт в административных зданиях
• Подключение распределительных щитов, расположенных ниже основной трассы

Практические советы

• Перед монтажом проверьте, что ширина лотка точно 300 мм - отклонение более +-2 мм может помешать защелкиванию
• При использовании в многокабельных трассах убедитесь, что суммарный диаметр кабелей не превышает 70% объема лотка - иначе крышка будет деформироваться
• При длительной эксплуатации в помещениях с высокой запыленностью периодически протирайте поверхность крышки - пыль может забивать защелки
• Не используйте силовые инструменты для снятия крышки - это может повредить защелки и сделать последующую установку невозможной
• Крышка внешнего вертикального угла 45 градусов 300 мм, сталь 0.8 мм, КМ-профиль лучше всего сочетается с такими же элементами из той же партии - цвет и толщина могут немного отличаться между партиями
