Крышка поворота плавн. 45град тип В20 ESCA 200мм HDZ | CPV41D-0-45-200-08-HDZ IEK

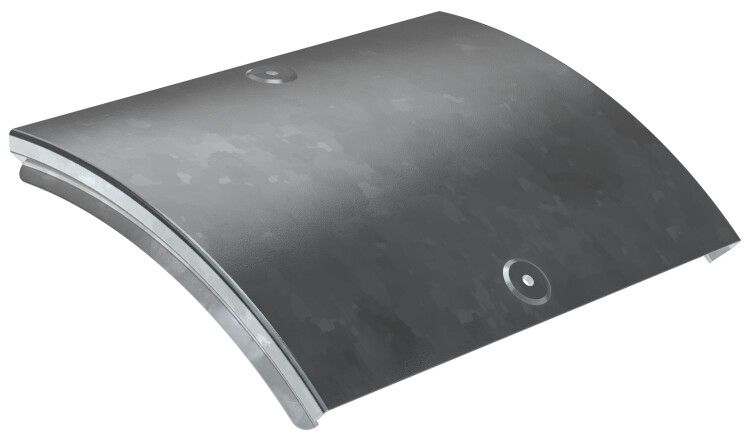

Крышка поворота плавный 45 град тип В20 ESCA 200мм HDZ - элемент системы кабельной трассы, обеспечивающий доступ к кабелям в местах изменения направления трассы под углом 45°. Произведённая компанией IEK, эта крышка выполнена из оцинкованной стали и рассчитана на длительную эксплуатацию в жестких условиях.

Назначение и область применения

Крышка поворота плавный 45 град тип В20 ESCA 200мм HDZ используется для закрывания и герметизации участков кабельной трассы, где требуется изменить направление прокладки кабелей на 45 градусов. Она обеспечивает быстрый доступ к проводникам для обслуживания, ремонта или модернизации сети без демонтажа всей трассы. Применяется в промышленных объектах, на транспорте, в энергообъектах и других зонах с жёсткими требованиями к надёжности кабельной инфраструктуры.

Технические характеристики

• Угол поворота: 45° - позволяет плавно менять направление трассы без острых изгибов, снижая риск повреждения кабелей;
• Материал: сталь - прочная основа, устойчивая к механическим воздействиям;
• Покрытие: горячий цинк - антикоррозийный слой толщиной не менее 55 мкм, защищающий металл от влаги и химических сред;
• Толщина стенки: 0,8 мм - оптимальная для баланса между жёсткостью и весом;
• Тип крепления: защёлка - фиксация без инструментов, быстрая установка и снятие;
• Степень защиты: IP00 - не обеспечивает защиту от пыли и воды; применяется только внутри помещений или в защищённых каналах;
• Рабочая температура: от –50 C до +40 C - подходит для холодных регионов и неотапливаемых площадок;
• Цвет: светло-серый - соответствует цветовой гамме систем ESCA;
• Срок службы: 20 лет - при соблюдении условий эксплуатации;
• Климатическое исполнение: У1/ХЛ1/УХЛ1/УХЛ5/ОМ1 - адаптирована к различным климатическим зонам России;
• Нормативный документ: ГОСТ Р 52868-2007 - соответствие требованиям к кабельным каналам и аксессуарам.

Совместимость и монтаж

Крышка поворота плавный 45 град тип В20 ESCA 200мм HDZ совместима с другими элементами серии ESCA того же типа и размера. Крепится к основному корпусу трассы с помощью защёлки - достаточно плотно прижать крышку до характерного щелчка. Для правильной сборки убедитесь, что торец трассы имеет плоскую поверхность и не деформирован. Монтаж возможен как на вертикальных, так и на горизонтальных участках трассы. Не требует сверления или болтового соединения.

Безопасность и стандарты

Изделие соответствует ГОСТ Р 52868-2007, который регламентирует безопасность, прочность и долговечность кабельных каналов. Наличие горячего цинкования гарантирует электроизоляцию металлических частей и предотвращает образование гальванических пар при контакте с другими материалами. Отсутствие степени защиты IP означает, что применение вне закрытых коробов или трубопроводов недопустимо - это исключает контакт с влагой, пылью и внешними факторами.

Преимущества

• Высокая механическая прочность благодаря стальной основе и толщине 0,8 мм;
• Долговечность - срок службы 20 лет при использовании в рамках допустимых условий;
• Простота монтажа - защёлка позволяет устанавливать и снимать крышку без инструментов;
• Устойчивость к коррозии - горячее цинкование защищает даже при повреждении поверхностного слоя;
• Совместимость с сериями ESCA - возможность замены и расширения трассы без перебора комплектующих.

Ограничения применения

• Не предназначен для открытой прокладки - степень защиты IP00 не защищает от влаги, пыли и агрессивных сред;
• Запрещено использовать в помещениях с высокой влажностью, сыростью или постоянными брызгами;
• Не рекомендуется для установки в местах с частыми ударными нагрузками - хотя сталь прочна, защёлка может выйти из строя при сильном давлении;
• Не подходит для кабелей с наружным диаметром более 200 мм - размер трассы ограничен конструкцией.

Примеры использования

• Промышленные конвейеры - доступ к кабелям управления в точках поворота линии;
• Энергетические подстанции - обслуживание силовых кабелей в закрытых кабельных каналах;
• Железнодорожные терминалы - прокладка сигнализационных кабелей в неотапливаемых зонах;
• Логистические центры - организация кабельных маршрутов вдоль стеллажей с необходимыми поворотами.

Практические советы

• Перед монтажом проверьте внутренний диаметр трассы - он должен точно соответствовать 200 мм, чтобы крышка плотно легла;
• Не используйте силовые инструменты для запирания защёлки - это может повредить механизм;
• При необходимости замены - снимите крышку, осмотрите внутреннюю часть трассы на наличие повреждений или скопления пыли;
• Для продления срока службы избегайте попадания на поверхность масел, растворителей и агрессивных химикатов - они могут повредить цинковое покрытие;
• Если проект предусматривает повышенную влажность - выбирайте другие решения с классом защиты IP54 и выше.
