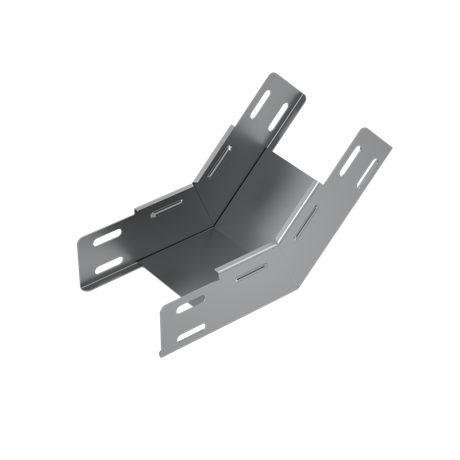

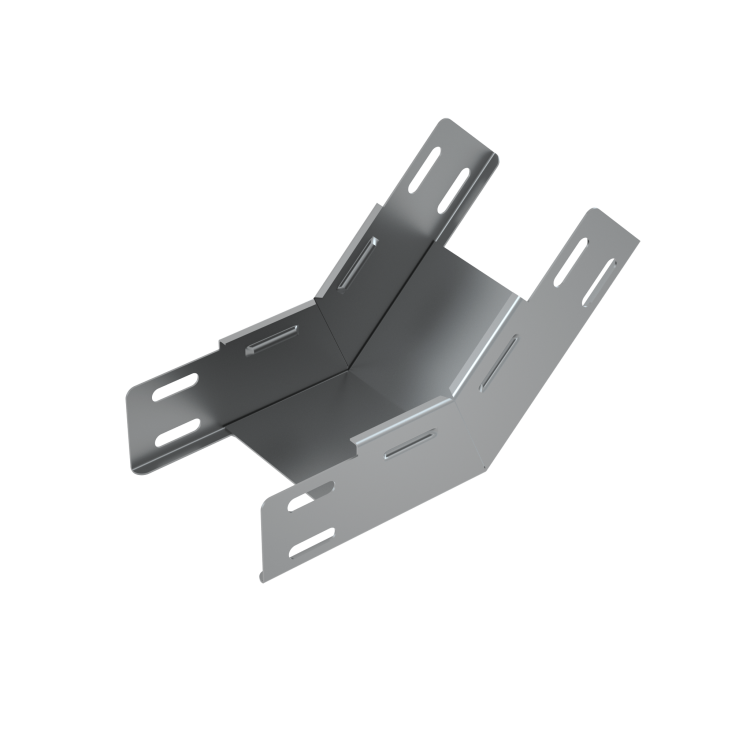

Угол внутренний вертикальный 45 градусов 50х150 | NL45*50*150 КМ-профиль LO0117

Угол внутренний вертикальный 45 градусов 50х150 мм сталь 0.8 мм от КМ-Профиля предназначен для изменения направления кабельных трасс в вертикальной плоскости под углом 45°. Этот элемент совместим с лотками той же серии и обеспечивает надёжное соединение с сохранением целостности трассы. Артикулы lo0117, nl45*50*150 и nl45-50-150 соответствуют одному продукту.

Назначение и область применения

Элемент используется для поворота кабельных трасс - как силовых, так и слаботочных - в вертикальной плоскости под углом 45°. Применяется в системах кабельного лотка шириной 150 мм и высотой борта 50 мм. Подходит для установки внутри зданий: офисах, производственных помещениях, распределительных щитовых, серверных. Не рекомендуется для открытых площадок, влажных или агрессивных сред.

Технические характеристики

• Материал: сталь 0,8 мм, оцинкованная по технологии Сендзимира
• Угол изгиба: 45°
• Размеры: высота 50 мм, ширина 150 мм
• Внутренний радиус: 100 мм - позволяет безопасно прокладывать кабели без перегибов
• Покрытие: цинкование - защищает от коррозии в сухих условиях
• Цвет: серый
• Исполнение: с интегрированными соединительными лепестками
• Наличие NATO-отверстий: да - для быстрого крепления болтами M6/M8
• Огнестойкость: да - не поддерживает горение
• Климатическое исполнение: У1 / УХЛ1 / УХЛ3 - допущен к использованию в закрытых помещениях с контролируемым микроклиматом

Совместимость и монтаж

Угол внутренний вертикальный 45 градусов 50х150 мм сталь 0.8 мм совместим исключительно с лотками серии того же производителя, имеющими аналогичные габариты: 150 мм шириной и 50 мм высотой борта. Соединение осуществляется через интегрированные лепестки - они плотно заходят в кромки смежных элементов, формируя жёсткий стык без дополнительных деталей. Монтаж выполняется с помощью болтов через NATO-отверстия (диаметр отверстий рассчитан под M6–M8). Рекомендуется использовать одинаковые типы крепёжа по всей трассе для равномерной нагрузки.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 15150-69 по климатическому исполнению. Обеспечивает огнестойкость - не распространяет горение. Цинковое покрытие снижает риск электрохимической коррозии. Наличие NATO-отверстий соответствует международным практикам крепления кабельных систем.

Преимущества

• Интегрированные лепестки исключают необходимость в дополнительных соединителях - экономят время и материалы
• Оцинковка по Сендзимиру гарантирует долговечность даже при частой вентиляции и колебаниях температуры
• Внутренний радиус 100 мм позволяет прокладывать кабели с минимальным изгибом - снижает риск повреждения изоляции
• NATO-отверстия стандартизированы - подходят под большинство существующих крепёжных решений
• Огнестойкость повышает уровень безопасности в помещениях с повышенными требованиями к пожарной защите

Ограничения применения

• Не предназначена для внешней установки - цинковое покрытие недостаточно для атмосферных воздействий
• Не рекомендуется в помещениях с постоянной влажностью выше 80%, а также в химически активных средах (например, в лабораториях с кислотами)
• Подходит только для лотков той же серии - несовместим с другими брендами или моделями с другим профилем
• Толщина стали 0,8 мм ограничивает применение в зонах с высокой механической нагрузкой - например, рядом с крупным оборудованием, где возможны удары

Примеры использования

• Переход кабельной трассы от потолочного лотка к стеновому в серверной комнате
• Изменение направления силовой трассы в производственном цеху - от уровня пола к уровню оборудования
• Соединение двух участков лотка в распределительном щите при ограниченном пространстве
• Прокладка слаботочных сетей (LAN, CCTV) в офисных зданиях с изменением высоты маршрута

Практические советы

• Проверьте перед монтажом, что ширина и высота лотка точно совпадают с 150×50 мм - даже небольшое расхождение нарушает герметичность стыка
• При сборке трассы используйте одну модель болтов - не сочетайте M6 и M8 в одном узле
• Для защиты от пыли и мусора обязательно установите крышку - она продлевает срок службы и упрощает обслуживание
• Не применяйте этот угол в качестве опоры для тяжёлых кабелей - он не рассчитан на вертикальную нагрузку, только на направление трассы
• При необходимости замены - запасной элемент можно заказать по любому из артикулов: lo0117, nl45*50*150 или nl45-50-150
