Угол CS 45 вертикальный внутр. 45° 50/50 в комплекте с крепежными элементами и соединительными пластинами, необходимыми | 36720K DKC ДКС

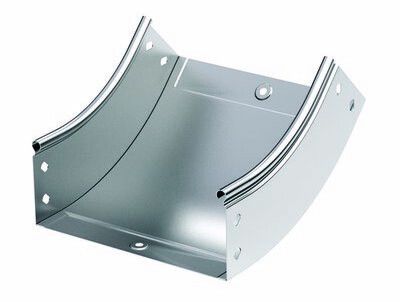

Угол вертикальный внутренний 45 градусов 50/50 в комплекте с крепежными элементами и соединительными пластинами от DKC (ДКС), артикул 36720k, предназначен для формирования плавных вертикальных поворотов в кабельных трассах системы S5 Combitech. Комплектный дизайн исключает необходимость докупать крепеж - всё необходимое уже в наличии.

Назначение и область применения

Этот угол используется для изменения направления кабельной трассы в вертикальной плоскости под углом 45°. Подходит для систем, где требуется переход между этажами, через перекрытия или вокруг препятствий. Применяется в коммерческих зданиях, промышленных объектах, серверных помещениях и на транспорте - там, где важна упорядоченная и безопасная прокладка кабелей.

Технические характеристики

• Угол изгиба: 45° - обеспечивает плавный переход без острых фаз
• Габариты: 50×50 мм - соответствует стандартному размеру лотков S5 Combitech
• Внутренний радиус: 150 мм - минимизирует механическую нагрузку на кабели при прокладке
• Материал: сталь оцинкованная по методу Сендзимира - повышенная коррозионная стойкость
• Толщина стенки: 0,8 мм - достаточная жёсткость для нагрузок при монтаже и эксплуатации
• Покрытие: горячее цинкование - долговечное антикоррозийное покрытие, сохраняет целостность даже при резке или сверлении
• Перфорация: да - на боковых стенках и основании для удобного крепления болтами или саморезами
• Цвет: серый - унифицированный внешний вид с другими элементами системы S5 Combitech
• Огнестойкость: да - материал не поддерживает горение, соответствует требованиям пожарной безопасности

Совместимость и монтаж

Угол вертикальный внутренний 45 градусов 50/50 в комплекте с крепежными элементами и соединительными пластинами полностью совместим с лотками серии S5 Combitech шириной и высотой 50 мм. Монтаж выполняется без дополнительных инструментов:

• Соединительные пластины фиксируются на торцах лотков и этого угла
• Крепежные элементы (болты, гайки, шайбы) уже входят в комплект - достаточно просверлить отверстия в перфорированных участках
• Плавный изгиб позволяет легко вводить кабели без усилий и риска повреждения изоляции

Не рекомендуется использовать с лотками других серий - отличаются размеры крепёжных отверстий и форма профиля.

Безопасность и стандарты

Изделие изготовлено из огнестойкой стали и соответствует нормам пожарной безопасности для кабельных систем. Горячее цинкование по методу Сендзимира гарантирует соответствие требованиям DIN EN ISO 1461. Угол не выделяет токсичных веществ при нагреве, что важно для закрытых помещений.

Преимущества

• Комплексная комплектация - не нужно докупать крепёж и пластины
• Плавный изгиб снижает риск повреждения кабелей при протяжке
• Перфорация по всей поверхности упрощает установку на любые типы поверхностей - стены, потолки, металлоконструкции
• Оцинковка по Сендзимиру обеспечивает срок службы более 25 лет даже во влажных средах
• Единая система S5 Combitech - возможность масштабирования и модификации трассы без замены оборудования

Ограничения применения

• Не предназначен для использования вне системы S5 Combitech - несовместим с лотками других производителей
• Не рассчитан на механические нагрузки выше стандартных - нельзя использовать как несущую конструкцию для тяжёлого оборудования
• Запрещено применять в условиях постоянного воздействия открытого пламени или температур выше +90C
• Не следует использовать в агрессивных химических средах - хотя цинкование защищает от влаги, оно не устойчиво к кислотам и щелочам

Примеры использования

• Подключение кабельных лотков от пола к потолку в офисном здании
• Переход между уровнями в серверной комнате
• Обход колонн или трубопроводов в производственных цехах
• Прокладка силовых и слаботочных кабелей в многоквартирных домах с использованием технологий S5 Combitech

Практические советы

• Перед монтажом проверьте, что внутренний радиус 150 мм соответствует минимальному допустимому радиусу изгиба ваших кабелей - особенно для оптоволокна и чувствительных сигналов
• Используйте только те крепежные элементы, которые идут в комплекте - они точно подходят по размеру и форме
• При необходимости удлинения трассы используйте прямые лотки S5 Combitech - не пытайтесь адаптировать этот угол к другим системам
• При работе в сыром помещении дополнительно проверяйте герметичность соединений - перфорация требует контроля за попаданием влаги
• Артикул 36720k - единственный вариант в линейке DKC с таким сочетанием угла, размера и комплектации; другие модели имеют другой радиус или шаг перфорации
