Угол CS 45 вертикальный внутр. 45° 50/50 в комплекте с крепежными элементами и соединительными пластинами, необходимыми | 36720KZL DKC ДКС

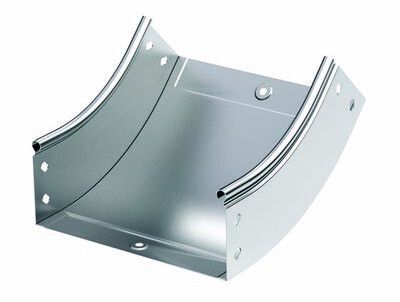

Угол вертикальный внутренний 45 градусов 50/50 в комплекте с крепежными элементами и соединительными пластинами, цинк-ламельное покрытие от DKC (ДКС), артикул 36720kzl, предназначен для формирования плавных вертикальных поворотов в кабельных трассах системы S5 Combitech. Комплектный монтаж делает установку быстрой и надежной.

Назначение и область применения

Этот аксессуар используется для изменения направления кабельной трассы в вертикальной плоскости под углом 45°. Подходит для систем, где требуется переход между этажами, вертикальным шахтами или пересечением с другими коммуникациями. Применяется в промышленных объектах, серверных помещениях, распределительных щитах и на производствах с плотной кабельной сетью.

Технические характеристики

• Угол изгиба: 45°
• Форма: внутренний вертикальный угол
• Габариты: 50×50 мм (высота × ширина)
• Внутренний радиус: 150 мм - обеспечивает плавный проход кабелей без перегибов
• Толщина материала: 0,8 мм - достаточна для механической прочности при нагрузках
• Покрытие: цинк-ламельное - устойчиво к коррозии, аналогично горячему цинкованию
• Цвет: серый
• Перфорация: есть на боковой стенке и в основании - для фиксации болтами и заземления
• Огнестойкость: соответствует требованиям - не распространяет горение
• Изгиб: плавный, без острых кромок - снижает риск повреждения изоляции кабелей

Совместимость и монтаж

Аксессуар совместим исключительно с лотками системы S5 Combitech размером 50×50 мм. Установка выполняется с использованием входящих в комплект соединительных пластин и крепежных элементов. Перфорированные стенки позволяют закрепить угол на стене, потолке или кронштейне через отверстия. Для сборки трассы достаточно зафиксировать угол к соседним лоткам с помощью болтов и пластин - никаких дополнительных деталей не требуется.

Безопасность и стандарты

Изделие выполнено из оцинкованной стали и имеет огнестойкую конструкцию. Цинк-ламельное покрытие соответствует нормам защиты от коррозии в условиях повышенной влажности и агрессивной среды. Соответствует требованиям безопасности для промышленных кабельных систем.

Преимущества

• Все необходимое для монтажа уже в комплекте - не нужно докупать крепеж
• Плавный изгиб с радиусом 150 мм предотвращает перегибы кабелей, особенно важен для силовых и чувствительных линий
• Цинк-ламельное покрытие обеспечивает долговечность даже в сырых или химически агрессивных средах
• Перфорация в основании и боковых стенках упрощает заземление и жесткую фиксацию
• Поддерживается системой S5 Combitech - гарантия совместимости с другими элементами той же серии

Ограничения применения

• Не подходит для лотков других размеров - например, 100×50 мм или 50×100 мм
• Не предназначен для горизонтальных поворотов - используйте горизонтальные углы
• Не рекомендуется применять в местах постоянного контакта с открытым огнем или сверхвысокими температурами (>150C)
• Запрещена механическая обработка (резка, сверление) - нарушается целостность защитного покрытия

Примеры использования

• Переход кабельной трассы с первого этажа на второй в офисном здании
• Сборка вертикального канала в серверной комнате с несколькими уровнями лотков
• Обводка трубопровода или оборудования в цеху с ограниченным пространством
• Прокладка кабелей в подвале с высокой влажностью - благодаря цинк-ламельному покрытию не требует замены десятилетиями

Практические советы

• Проверьте перед монтажом, что лотки, которые вы соединяете, точно соответствуют размеру 50×50 мм - малейшее расхождение вызывает люфт и плохой контакт
• Используйте болты с гроверами или самоблокирующимися гайками - вибрация на оборудовании может ослабить крепления
• При необходимости заземления - подключите провод к перфорации в основании, она предназначена именно для этого
• Не затягивайте крепеж слишком сильно - тонкий металл (0,8 мм) легко деформируется
• Если система S5 Combitech продолжается дальше - сохраняйте одинаковое расположение перфораций для единых точек крепления
