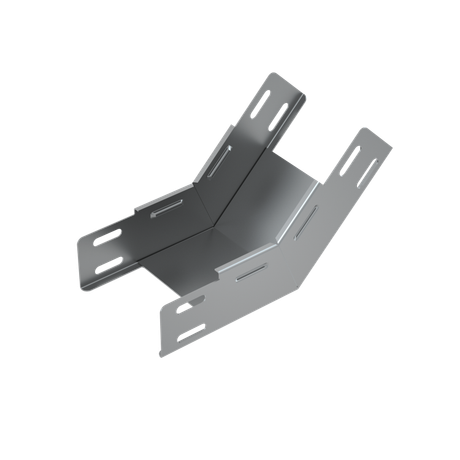

Угол внутренний вертикальный 45 градусов 50х50 | NL45*50*50 КМ-профиль LO0137

Угол внутренний вертикальный 45 градусов 50х50 мм сталь 0.8 мм от КМ-Профиля предназначен для изменения направления кабельных трасс в вертикальной плоскости под углом 45°. Этот элемент сочетает прочность оцинкованной стали, надежное соединение и совместимость с лотками той же серии - идеально подходит для монтажа в помещениях с контролируемой средой.

Назначение и область применения

Элемент используется для поворота кабельных трасс - как силовых, так и слаботочных - в вертикальной плоскости под углом 45°. Применяется в системах кабельного лотка шириной 50 мм и высотой борта 50 мм. Подходит для установки в закрытых помещениях: офисах, серверных, производственных цехах, распределительных щитовых. Не рекомендуется для открытых площадок, сырых или химически агрессивных зон.

Технические характеристики

• Угол изгиба: 45° - обеспечивает плавный переход трассы без острых перегибов
• Размеры: 50×50 мм - соответствует стандартным лоткам серии
• Толщина стенки: 0,8 мм - достаточна для механической устойчивости при легких нагрузках
• Материал: сталь оцинкованная по методу Сендзимира - защищена от коррозии, долговечна в сухих условиях
• Внутренний радиус: 100 мм - позволяет безопасно прокладывать кабели без повреждения изоляции
• Покрытие: горячее цинкование - равномерный слой цинка, устойчивый к механическому воздействию
• Цвет: серый - единый внешний вид с другими элементами серии
• Огнестойкость: да - материал не поддерживает горение, соответствует требованиям пожарной безопасности
• Климатическое исполнение: У1 / УХЛ1 / УХЛ3 - допущен к использованию в помещениях с нормальным, умеренным и холодным климатом

Совместимость и монтаж

Угол внутренний вертикальный 45 градусов 50х50 мм сталь 0.8 мм совместим с металлическими лотками серии того же размера - 50×50 мм. Соединение осуществляется через интегрированные лепестки, которые плотно фиксируются с торцами лотка без дополнительных крепежей. Наличие NATO-отверстий позволяет дополнительно закрепить угол к поверхности с помощью болтов М6 или аналогичных. Монтаж выполняется после сборки основной трассы: элемент вставляется между участками лотка и фиксируется путём загиба лепестков. Не требует сварки или специальных инструментов.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 15150-69 по климатическому исполнению. Огнестойкость обеспечивается за счет стального основания и отсутствия горючих компонентов. Цинковое покрытие снижает риск электрохимической коррозии. Все материалы проходят контроль качества на соответствие заявленным характеристикам.

Преимущества

• Интегрированный соединитель исключает необходимость в дополнительных деталях - экономит время и снижает риск потери крепежа
• Горячее цинкование по Сендзимиру гарантирует длительную защиту даже при частом обслуживании трассы
• Жесткая конструкция сохраняет форму при сборке и эксплуатации - не деформируется под весом кабеля
• NATO-отверстия позволяют использовать как самостоятельный крепежный элемент, так и часть системы с фиксацией на стене или потолке
• Серый цвет не выделяется среди других элементов серии - эстетично визуально

Ограничения применения

• Не предназначается для наружной установки - цинковое покрытие недостаточно для атмосферных осадков и перепадов температур
• Не рекомендуется для помещений с повышенной влажностью (>80%) или постоянными конденсациями - возможна коррозия в течение нескольких лет
• Не подходит для трасс с большим количеством крупногабаритных кабелей - внутренний радиус 100 мм ограничен
• Толщина 0,8 мм не рассчитана на значительные ударные нагрузки - не применяйте там, где возможны механические воздействия (например, рядом с движущимся оборудованием)

Примеры использования

• Переход кабельной трассы от горизонтального лотка к вертикальному шахтному каналу в офисном здании
• Обход препятствий (колонн, труб) в серверной комнате при прокладке сетевых кабелей
• Сборка трассы в распределительном щите с изменением направления на 45° для удобства доступа к терминалам
• Подключение оборудования в производственной зоне с ограниченным пространством

Практические советы

• Проверьте перед монтажом, что внутренний радиус 100 мм соответствует минимальному радиусу изгиба ваших кабелей - особенно важны для многожильных и оптоволоконных линий
• При необходимости усиления конструкции используйте дополнительные болты через NATO-отверстия - это повысит устойчивость при вибрациях
• Закрывайте трассу крышкой сразу после монтажа - это защитит от пыли, насекомых и случайных контактов
• Не комбинируйте этот угол с лотками другой серии - даже при одинаковых размерах форма соединителей может отличаться
• Для условий с высокой запыленностью регулярно проверяйте состояние цинкового покрытия - при появлении белого налета замените элемент
