Угол вертикальный внутренний 45 градусов, 50х500 R300, горячеоцинкованный в комплекте с крепежными элементами и соединительнымипластинами, необходимыми для монтажа - LH0535KHDZ ДКС

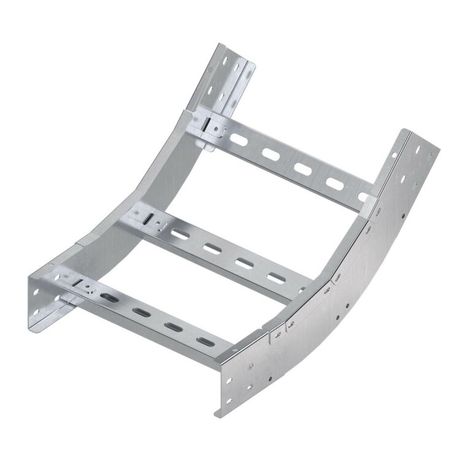

Угол вертикальный внутренний 45 градусов, 50х500 R300, горячеоцинкованный, в комплекте с крепежными элементами и соединительными пластинами DKC - это элемент системы лестничных лотков DKC L5 Combitech, предназначенный для изменения направления кабельной трассы вверх под углом 45°. Подходит для монтажа в промышленных и коммерческих объектах с использованием перфорированного профиля.

Назначение и область применения

Этот угол используется для создания плавного перехода между горизонтальным участком кабельного лотка и вертикальным подъёмом на 45 градусов. Применяется там, где необходимо сохранить целостность трассы при изменении уровня - например, при выводе кабелей из машинного зала на этаж выше, при прокладке в многоэтажных зданиях, на производствах с технологическими этажами или в системах автоматизации.

Технические характеристики

• Тип: Вертикальный внутренний угол
• Угол изгиба: 45°
• Высота борта: 50 мм
• Ширина основания: 500 мм
• Внутренний радиус поворота: 300 мм
• Материал: Сталь с горячим цинкованием
• Покрытие: Горячее цинкование - защищает от коррозии в агрессивных средах
• Цвет: Серый
• Тип профиля: Открытый
• Тип ступени: Перфорированный
• Комплектация: Соединительные пластины и крепёжные элементы

Совместимость и монтаж

Угол совместим с лотками серии L5 Combitech от DKC, имеющими высоту борта 50 мм и ширину 500 мм. Монтаж выполняется с помощью входящих в комплект соединительных пластин и саморезов. Крепление осуществляется через перфорацию в стенках профиля - отверстия уже расположены согласно стандартному шагу. Угол фиксируется на двух точках: к горизонтальному участку и к вертикальному. Для герметичности и прочности рекомендуется использовать все предусмотренные крепёжные точки.

Преимущества

• Горячее цинкование обеспечивает долгую защиту от ржавчины даже во влажных и химически активных условиях
• Радиус 300 мм позволяет прокладывать кабели с минимальным изгибом, снижая риск повреждения изоляции
• Предварительно установленные соединительные пластины ускоряют сборку и исключают потерю деталей
• Открытый профиль удобен для контроля состояния кабелей и быстрого доступа при обслуживании
• Совместимость с сериями DKC L5 Combitech гарантирует точную стыковку без зазоров

Ограничения применения

• Не предназначен для использования в качестве внешнего угла - только для внутренних поворотов
• Не рассчитан на механические нагрузки сверх нормы: не следует нагружать его весом оборудования или тросов
• Не применяется в системах с высотой борта отличной от 50 мм - требует точного соответствия параметрам лотка
• Из-за малого радиуса (300 мм) не подходит для кабелей с большим минимальным радиусом изгиба (например, некоторые силовые многожильные кабели)

Примеры использования

• Подключение кабельных трасс от распределительных щитов на первом этаже к шкафам управления на втором
• Прокладка сигналов и питания в производственных цехах с уровневыми перепадами
• Обустройство маршрутов для кабелей в серверных помещениях с подпольными каналами
• Монтаж в системах автоматизации на заводах, где требуется частая модификация трасс

Практические советы

• Перед установкой проверьте соответствие ширины и высоты вашего лотка - 50×500 мм - чтобы избежать люфта или давления на стенки
• Используйте только крепёж из комплекта: он подобран по длине и типу головки для перфорированного профиля
• При прокладке кабелей с жёсткой оболочкой (например, YJV, VVG) убедитесь, что их минимальный радиус изгиба не меньше 300 мм
• При монтаже в местах с повышенной влажностью дополнительно смажьте места стыков антикоррозийной смазкой
• Не используйте этот угол как опору для других элементов - он не рассчитан на несущую функцию
