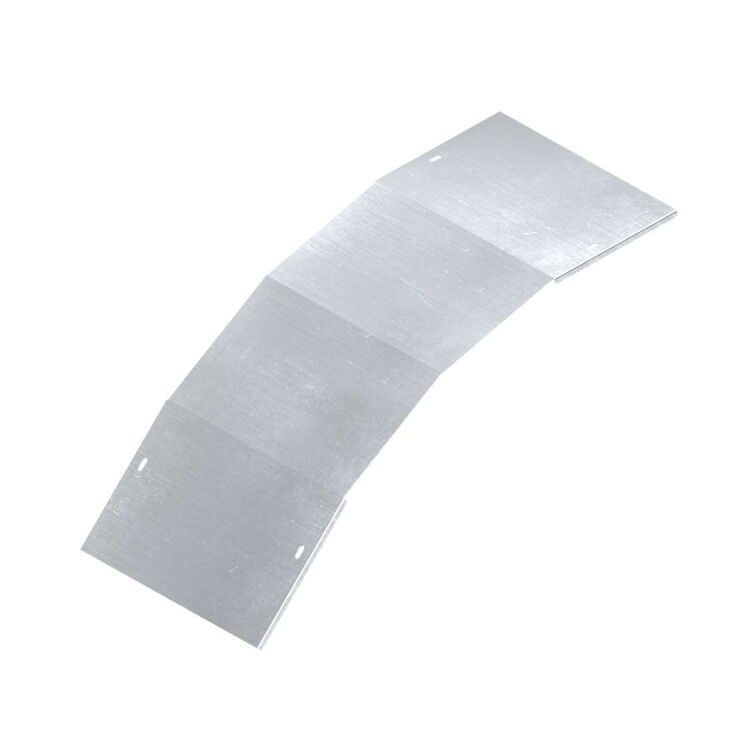

Крышка на угол вертикальный внешний 45 градусов, 100х600 R600, цинк-ламельная в комплекте с крепежными элементами и соединительнымипластинами, необходимыми для монтажа - LKO0166KZL ДКС

Крышка на угол вертикальный внешний 45 градусов, 100х600 R600, цинк-ламельная от DKC (ДКС) - это защищающий элемент для кабельной трассы, предназначенный для герметичного перекрытия внешнего угла с радиусом 600 мм. Артикул lko0166kzl входит в серию L5 Combitech и обеспечивает безопасную прокладку кабелей в сложных маршрутах, где требуется изгиб под углом.

Назначение и область применения

Этот элемент используется для закрытия внешнего вертикального угла в кабельных лотках с высотой борта 100 мм и шириной основания 600 мм. Он защищает кабели от механических повреждений, пыли, влаги и случайного доступа. Подходит для установки в промышленных помещениях, на объектах энергетики, транспорте, автоматизации и других зонах с жесткими условиями эксплуатации. Особенно эффективна в местах, где трасса меняет направление под углом 45° - например, при переходе между этажами или вокруг колонн.

Технические характеристики

• Угол поворота: 45°
• Радиус изгиба: R = 600 мм
• Высота борта лотка: 100 мм
• Ширина основания лотка: 600 мм
• Материал: сталь оцинкованная
• Толщина стенки: 1 мм
• Покрытие: цинк-ламельное - улучшенная антикоррозийная защита с фактурной поверхностью
• Цвет: серый
• Тип крепления: защелка - быстрый монтаж без инструментов

Совместимость и монтаж

Крышка совместима исключительно с лотками серии L5 Combitech от DKC, имеющими указанные габариты (100×600 мм). Установка выполняется путём защёлкивания на край лотка - фиксация происходит за счёт пружинящих замков. Комплект включает соединительные пластины и крепёж, что позволяет легко стыковать несколько элементов в одну непрерывную трассу. Для точного соединения рекомендуется выравнивать кромки перед защёлкиванием. Монтаж возможен как до, так и после прокладки кабелей - благодаря открытому дизайну можно провести проверку и доработку трассы даже после установки крышки.

Преимущества

• Цинк-ламельное покрытие увеличивает срок службы в агрессивных средах по сравнению с обычным цинком
• Фактурная поверхность снижает риск скольжения при монтаже и обслуживании
• Запатентованная система защёлок обеспечивает прочное, но демонтируемое крепление
• Комплексная комплектация (пластины + крепёж) исключает необходимость докупать расходники
• Легкий вес и простота сборки позволяют выполнять работы одним человеком

Ограничения применения

• Не предназначен для внутренних углов - только для внешних
• Не рассчитана на нагрузки выше нормативных для лотков L5 Combitech; запрещено использовать как несущую конструкцию
• Не подходит для лотков с другими габаритами (например, 80×400 или 120×600)
• Избыточная влажность и постоянное погружение в воду выходят за пределы допустимых условий - для таких случаев требуются IP67/68 решения

Примеры использования

• Переход кабельной трассы с горизонтального участка на вертикальный в распределительном щите
• Обход колонны или трубопровода в производственном цехе
• Прокладка силовых кабелей в многоквартирном доме при прохождении через межэтажные перекрытия
• Автоматизация конвейерных линий с изменением направления движения трассы

Практические советы

• Перед монтажом проверьте соответствие ширины и высоты лотка - отклонение более +-2 мм может нарушить плотность защелкивания
• При длинных трассах используйте все комплектные соединительные пластины - они обеспечивают равномерное распределение нагрузки
• Не применяйте силовые инструменты при защелкивании - это может деформировать кромки и нарушить герметичность
• При необходимости замены - просто оттяните защелки с двух сторон и снимите крышку без повреждения
• Артикул lko0166kzl - единственный вариант для этого угла в серии L5 Combitech; аналоги от других брендов не гарантируют совместимость
