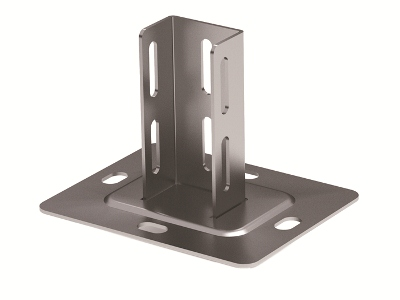

Кронштейн потолочный SSM B5 Combitech, 500 кг, для U-профиля DKC (ДКС) BSF2901

Кронштейн потолочный SSM для профиля PSL/PSM - надёжный элемент крепления от DKC, предназначенный для монтажа профилей BPL-29 и ВРМ-29 на потолочные конструкции. Артикул bsf2901 обеспечивает устойчивую фиксацию с нагрузкой до 500 кг, что делает его подходящим для тяжёлых трасс и консолей в промышленных системах.

Назначение и область применения

Кронштейн потолочный SSM для профиля PSL/PSM используется для создания вертикальных и горизонтальных несущих конструкций, закрепляемых к потолку. Он служит монтажным основанием для профилей BPL-29 и ВРМ-29, а также позволяет устанавливать консоли серий BBL-40 и BBL-50. Применяется в системах подвесного оборудования: трубопроводах, кабельных трассах, технологических линиях, где требуется жёсткая фиксация на высоте.

Технические характеристики

• Несущая способность: 500 кг - выдерживает значительные статические нагрузки, включая вес профилей, кабелей и оборудования;
• Материал: сталь оцинкованная с покрытием цинк - устойчива к коррозии, подходит для помещений с повышенной влажностью;
• Толщина металла: 2,5 мм - обеспечивает прочность без избыточного веса;
• Климатическое исполнение: УХЛ2 - допускает работу при температуре от −40 C до +40 C, подходит для неотапливаемых производственных зон;
• Форма: монтажное основание с четырьмя отверстиями под метизы М8 - упрощает установку на бетонные, кирпичные или металлические поверхности;
• Цвет: светло-серый - соответствует цветовой гамме комплектующих DKC, не требует дополнительной окраски.

Совместимость и монтаж

Кронштейн potolochyj SSM для профиля PSL/PSM совместим исключительно с U-профилем, указанным в названии. Для монтажа используются винты М8, которые входят в комплект. Отверстия расположены по углам основания, позволяют равномерно распределить нагрузку. Крепление выполняется через анкерные болты или химические анкеры в бетон; в металлоконструкциях - самонарезающими винтами. Не рекомендуется использовать с другими типами профилей вне серии B5 Combitech.

Безопасность и стандарты

Произведён в соответствии с требованиями к механической прочности и коррозионной стойкости для промышленного оборудования. Соответствует ГОСТ 14918-80 для оцинкованных изделий. Несущая способность проверена статическими испытаниями, соответствует заявленным 500 кг при правильном монтаже.

Преимущества

• Высокая несущая способность - позволяет заменить несколько более слабых креплений одним элементом;
• Готовый комплект с винтами - экономит время на сборку, снижает риск потери крепёжа;
• Оцинкованная сталь - долговечна даже в условиях перепадов температуры и влажности;
• Чётко заданная геометрия - гарантирует точную установку профилей без деформаций;
• Совместимость с серией B5 Combitech - легко интегрируется в существующие системы DKC.

Ограничения применения

• Не предназначен для динамических или ударных нагрузок - не используйте на вибрирующих оборудовательных линиях без демпферов;
• Подходит только для потолочного крепления - не является настенным или напольным кронштейном;
• Требует предварительного сверления отверстий в базовой поверхности - нельзя крепить к гипсокартону без усиления;
• Не совместим с профилями других производителей - использование сторонних элементов может нарушить целостность системы.

Примеры использования

• Подвеска воздуховодов в промышленных цехах;
• Фиксация кабельных лотков в распределительных помещениях;
• Монтаж технологических трубопроводов на потолках заводских участков;
• Установка консолей BBL-40/BBL-50 для поддержки тяжёлого оборудования;
• Обустройство трасс связи и автоматизации в холодных складах с УХЛ2-климатом.

Практические советы

• Перед монтажом проверьте соответствие диаметра отверстий в потолке и диаметра применяемых анкеров - должны точно совпадать с М8;
• При использовании в местах с возможным попаданием воды - дополнительно герметизируйте места выхода крепёжных элементов;
• Не затягивайте винты с избытком - это может повредить резьбу в оцинкованной стали;
• Для длинных трасс рекомендуется шаг между кронштейнами не более 1,5 м - это сохраняет плоскостность и предотвращает прогиб профиля;
• Артикул bsf2901 - часть серии B5 Combitech; при ремонте или расширении системы всегда заказывайте оригинальные компоненты DKC для гарантированной совместимости.
