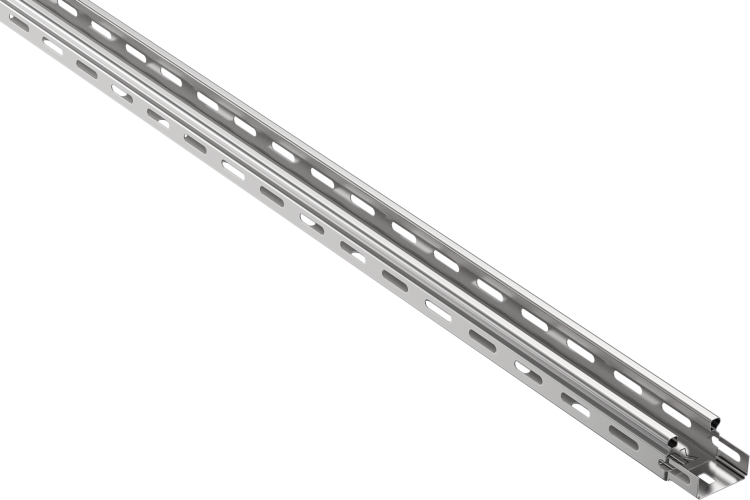

Лоток перфорированный ESCA 35х50х3000, 0.7 мм IEK CLP10-035-050-070-3

Лоток перфорированный 35х50х3000, сталь 0,7 мм от IEK (ИЭК) - это элемент кабеленесущей системы, предназначенный для упорядоченной прокладки силовых и слаботочных кабелей в промышленных и коммерческих объектах. Артикул clp10-035-050-070-3 сочетает прочность оцинкованной стали, перфорацию для вентиляции и интегрированный соединительный разъём, что упрощает сборку трасс.

Назначение и область применения

Лоток перфорированный 35х50х3000, сталь 0,7 мм используется для прокладки кабелей в условиях, где важна вентиляция, доступ к проводам и защита от механических повреждений. Подходит для внутренней и наружной установки под навесом, в помещениях с высокой влажностью, на производствах, в офисах, торговых центрах и объектах ЖКХ. Применяется в системах автоматизации, энергообеспечения, телекоммуникаций и управления.

Технические характеристики

• Размеры: 35×50×3000 мм (высота × ширина × длина)
• Материал: сталь 0,7 мм, оцинкованная конвейерным способом
• Покрытие: цинк - защищает от коррозии, соответствует ГОСТ 14918-80
• Перфорация: есть на боковой стенке и в основании - обеспечивает естественную вентиляцию и легкий доступ к кабелям
• Огнестойкость: да - материал не распространяет горение
• Климатическое исполнение: УХЛ2 - работает при температуре от −40C до +40C, в условиях повышенной влажности
• Срок службы: 20 лет при соблюдении условий эксплуатации
• Исполнение: с интегрированным соединительным разъёмом - позволяет легко соединять лотки без дополнительных фитингов
• Цвет: серый
• Нормативный документ: ГОСТ 14918-80, ТУ 27.33.13-002-83135016-2017

Совместимость и монтаж

Лоток перфорированный 35х50х3000, сталь 0,7 мм совместим с другими элементами системы ESCA от IEK: углами, переходниками, креплениями и крышками. Интегрированный соединительный разъём позволяет быстро состыковывать лотки друг с другом - достаточно вставить один элемент в другой и зафиксировать. Крепление осуществляется на кронштейны, подвесы или к стене с помощью саморезов и дюбелей. Для герметичности рекомендуется использовать крышку (поставляется отдельно).

Безопасность и стандарты

Изделие соответствует техническому регламенту ТР ТС 004/2011 (безопасность низковольтного оборудования) и ГОСТ Р 52868-2021 (системы кабеленесущие). Материал не поддерживает горение, не выделяет токсичных веществ при нагреве. Цинковое покрытие снижает риск электрохимической коррозии, что важно для долговременной надёжности.

Преимущества

• Перфорация улучшает теплоотвод и снижает риск перегрева кабелей
• Оцинкованная сталь устойчива к коррозии даже в сырых средах
• Интегрированный разъём исключает необходимость в дополнительных соединителях - экономит время монтажа
• Высокая жёсткость профиля (0,7 мм) предотвращает деформацию при нагрузке
• Серый цвет не требует окраски после монтажа
• Соответствие ГОСТ и ТР ТС гарантирует соответствие нормам РФ

Ограничения применения

• Не предназначен для прямого контакта с открытым пламенем или высокотемпературными источниками (более 150C)
• Без крышки не обеспечивает полную защиту от попадания воды - для открытых участков обязательно использование крышки
• Не рекомендуется для установки в агрессивных химических средах (например, в кислотных цехах без дополнительной защиты)
• Длина 3 метра - при длинных трассах требуется опора каждые 1–1,5 м для предотвращения прогиба

Примеры использования

• Прокладка кабелей питания и управления на конвейерах в пищевой промышленности
• Сборка кабельных трасс в серверных помещениях с частым обслуживанием
• Монтаж слаботочных сетей (LAN, CCTV, сигнализация) в административных зданиях
• Установка на потолках и стенах в торговых центрах с высокими требованиями к эстетике и доступу
• Наружные трассы под навесом на производственных площадках

Практические советы

• При монтаже на вертикальных поверхностях используйте крепления через каждые 1,2 м - особенно при заполнении лотока более чем на 60%
• Для соединения нескольких лотков проверьте плотность стыка - щель должна быть минимальной, чтобы не задерживать пыль
• Если лоток будет установлен в местах с возможным попаданием воды - всегда комплектуйте его крышкой
• При необходимости удлинить трассу - используйте только оригинальные аксессуары IEK (ESCA): они обеспечивают равномерную передачу нагрузки и сохраняют IP-защиту
• Проверяйте посадочные размеры перед заказом: высота 35 мм и ширина 50 мм должны соответствовать свободному пространству между препятствиями
