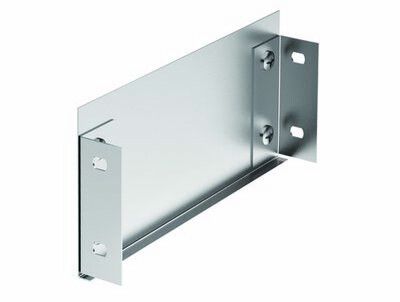

Заглушка для кабельного лотка TC 100х50 сталь DKC 30193

Заглушка сборная для лотка ТС 100х50 от DKC (ДКС), артикул 30193, предназначена для герметичного закрытия концов кабельных лотков в системе S5 Combitech. Изделие обеспечивает защиту от пыли и влаги, совместимо с лотками той же габаритной размерности и устойчиво к агрессивным условиям эксплуатации.

Назначение и область применения

Загlushka сборная для лотка ТС 100х50 используется для завершения кабельных трасс на конечных участках. Применяется исключительно с неперфорированными лотками ширины 100 мм и высоты 50 мм из системы S5 Combitech. Обеспечивает уровень защиты IP44 при правильном монтаже с другими комплектующими - крышками и защитными пластинами. Подходит для установки в помещениях с повышенной запыленностью, сыростью или перепадами температур - например, на производствах, в подземных коммуникациях, на объектах ЖКХ и энергетике.

Технические характеристики

• Габариты: ширина 100 мм, высота 50 мм
• Материал: сталь оцинкованная по методу Сендзимира
• Толщина металла: 1 мм
• Тип изделия: пластина с двумя уголками FR и крепежом
• Тип соединения: зажимное - фиксация без сварки и болтов
• Цвет: серый
• Климатическое исполнение: УХЛ2 - работает при температурах от −40C до +40C
• Огнестойкость: да - соответствует требованиям пожарной безопасности
• Исполнение для больших расстояний: да - сохраняет жесткость даже при длинных участках трассы
• Широкодиапазонное исполнение: да - совместима с различными модификациями лотков S5 Combitech

Совместимость и монтаж

Заглушка сборная для лотка ТС 100х50 совместима только с лотками того же формата - 100×50 мм - из серии S5 Combitech. Монтаж выполняется вручную: пластина вставляется в торец лотка, два уголка FR защелкиваются по боковым стенкам, крепежные элементы плотно фиксируют конструкцию. Нет необходимости в инструменте - достаточно усилия рук. Герметизация достигается благодаря точному подгону деталей и использованию с неперфорированной крышкой. Не используйте с перфорированными лотками - потеряется класс защиты IP44.

Безопасность и стандарты

Изделие выполнено из стали с непрерывным холодным цинкованием - покрытие равномерное, долговечное, устойчивое к механическому повреждению. Соответствует нормам пожаробезопасности РФ и ЕАЭС. Климатическое исполнение УХЛ2 позволяет применять заглушку в условиях средней полосы России, в том числе в неотапливаемых помещениях и на открытых площадках. Сертифицирована для работы в электроустановках до 1000 В.

Преимущества

• Не требует сварки, болтов или специального оборудования - быстрый монтаж
• Защищает внутреннее пространство лотка от попадания пыли, воды и насекомых
• Покрытие по методу Сендзимира предотвращает коррозию даже при длительной эксплуатации
• Поддерживает целостность всей трассы - снижает риск замыканий и повреждений кабелей
• Сохраняет эстетический вид кабельной системы - однородный серый цвет всех элементов S5 Combitech

Ограничения применения

• Не для лотков других размеров - нельзя адаптировать под 80×50 или 100×100
• Не предназначен для внешнего монтажа под прямыми осадками - требуется наличие крышки
• Не рекомендуется для постоянного контакта с химически активными жидкостями (кислоты, щелочи)
• Не заменяет основную защиту - должна использоваться только в составе комплексной системы S5 Combitech

Примеры использования

• Финальное закрытие кабельной трассы в цеху металлургического предприятия
• Завершение маршрута проводки в подвале многоэтажного дома
• Закрытие конца лотка на автоматизированной линии с частыми мойками оборудования
• Обустройство кабельной дорожки в распределительной будке на железнодорожной станции

Практические советы

• Перед установкой проверьте, что лоток имеет ровный торец - деформация препятствует герметизации
• Если планируете выносить трассу на улицу - обязательно сочетайте эту заглушку с крышкой и уплотнителем
• При многократной сборке/разборке следите за состоянием зажимных элементов - они не рассчитаны на бесконечное число операций
• Для крупных проектов заказывайте весь набор аксессуаров одной партией - гарантируется одинаковый оттенок и качество покрытия
• Не путайте с заглушками для перфорированных лотков - они имеют другую конструкцию и не обеспечивают IP44
