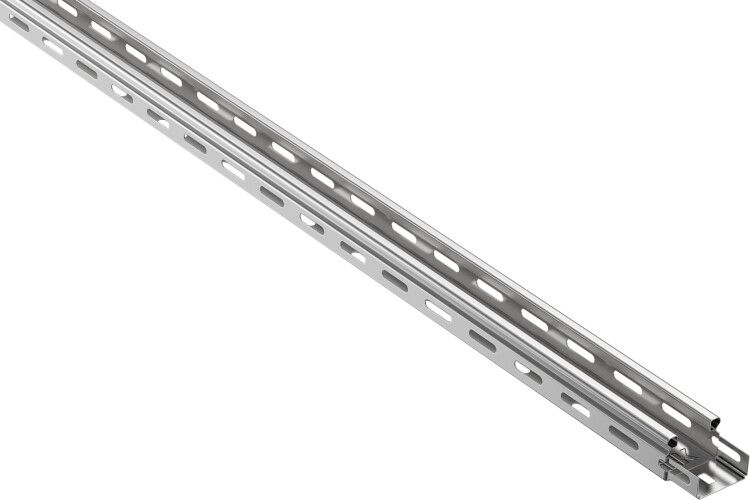

Лоток перфорированный 100х35 L3000 сталь 0.7мм ИЭК CLP10-035-100-070-3 IEK

Лоток перфорированный 100х35х3000х0,7мм сталь от IEK (ИЭК) - это надежный элемент кабеленесущей системы для прокладки силовых и слаботочных кабелей в помещениях и на улице под навесом. Артикул clp10-035-100-070-3 выполнен из оцинкованной стали с перфорацией и интегрированным соединителем, что упрощает сборку и повышает долговечность.

Назначение и область применения

Лоток перфорированный 100х35х3000х0,7мм сталь используется для прокладки кабелей в кабельных трассах. Подходит для внутренней и наружной установки - в производственных цехах, офисах, торговых центрах, на объектах ЖКХ и энергетики. Благодаря оцинковке и высокой степени защиты, его можно применять в условиях повышенной влажности и под открытым небом под навесом. Интегрированный соединитель позволяет собирать трассу без дополнительных фитингов.

Технические характеристики

• Размеры: ширина 100 мм, высота 35 мм, длина 3000 мм
• Толщина стенки: 0,7 мм
• Материал: холоднокатаная сталь с оцинковкой
• Покрытие: горячее цинкование по ГОСТ 9.307
• Перфорация: по всей длине боковой стенки и на монтажной поверхности
• Огнестойкость: соответствует требованиям ГОСТ Р 52868-2021
• Срок службы: до 20 лет
• Климатическое исполнение: УХЛ2 - работает при температуре от −40C до +40C
• Цвет: серый
• Нормативы: ГОСТ 14918-80, ТУ 27.33.13-002-83135016-2017

Совместимость и монтаж

Лоток перфорированный 100х35х3000х0,7мм сталь совместим с другими элементами системы ESCA от IEK: крышками, углами, переходниками и крепежом. Монтажная перфорация позволяет крепить лоток к стенам, потолкам и опорам саморезами или болтами через отверстия. Интегрированный соединитель обеспечивает быстрое и герметичное стыкование двух лотков без дополнительных деталей. Для закрытой трассы рекомендуется использовать крышку - она защищает кабели от механических повреждений, пыли и влаги.

Безопасность и стандарты

Изделие соответствует техническому регламенту ТР ТС 004/2011 (безопасность оборудования низкого напряжения) и ГОСТ Р 52868-2021 (системы кабеленесущие). Огнестойкость обеспечена конструкцией и материалом - при возгорании лоток не распространяет пламя и сохраняет целостность. Цинковое покрытие предотвращает коррозию даже при длительном контакте с влагой.

Преимущества

• Высокая прочность благодаря толщине 0,7 мм и качественной стали
• Перфорация снижает вес и улучшает теплоотвод, облегчает прокладку кабелей
• Интегрированный соединитель исключает необходимость в отдельных муфтах
• Оцинковка гарантирует долгую службу без ремонта
• Серый цвет не выцветает на солнце и хорошо сочетается с любыми поверхностями
• Поддерживается полный комплект аксессуаров от IEK для любой конфигурации трассы

Ограничения применения

Не предназначено для постоянного погружения в воду - хотя IP-защита не указана, оцинковка не заменяет герметичную крышку в условиях прямого попадания воды. Не следует использовать в средах с агрессивными химикатами (кислоты, щелочи, растворители). Температура ниже −40C и выше +40C может влиять на пластичность стали - требуется проверка условий эксплуатации. Лоток не рассчитан на нагрузку свыше 10 кг/м - при большом количестве кабелей необходимо укрепление кронштейнов.

Примеры использования

• Прокладка кабелей управления на заводах и конвейерах
• Силовые сети в административных зданиях и ТЦ
• Слаботочные системы (LAN, CCTV, телефония) в жилых комплексах
• Кабельные трассы на открытых площадках под навесом - парковки, автозаправки
• Замена старых алюминиевых лотков в модернизируемых объектах

Практические советы

• При монтаже используйте крепеж с антивибрационными прокладками - особенно на вибрирующих конструкциях
• Длина 3 метра удобна для стандартных пролетов между креплениями; при больших пролетах увеличьте число точек крепления
• Проверьте посадочный диаметр кабелей - лоток 100×35 мм подходит для групп до 15–20 кабелей диаметром до 10 мм каждый
• Для наружной установки всегда применяйте крышку - даже при наличии оцинковки, влага в перфорации может вызвать коррозию
• Артикул clp10-035-100-070-3 совместим с другими лотками серии ESCA - все элементы имеют одинаковый шаг перфорации и тип соединителей
