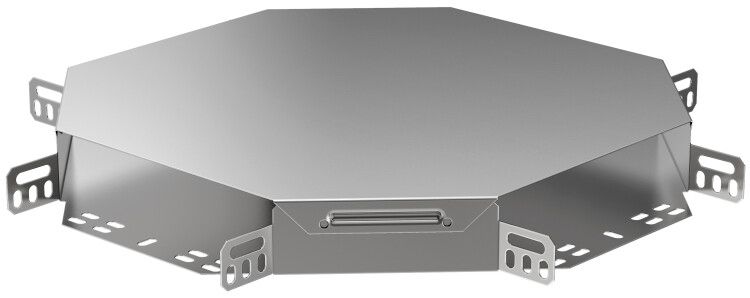

Крестовина для кабельного лотка ESCA 50х200 мм IEK CLP1X-050-200

Крестовина 50х200мм от IEK (ИЭК), артикул clp1x-050-200, предназначена для организации Х-образного пересечения кабельных трасс в металлических лотках. Изделие выполнено из оцинкованной стали с интегрированным соединителем и крышкой - обеспечивает надёжную и защищённую маршрутизацию проводов на промышленных объектах.

Назначение и область применения

Крестовина 50х200мм используется для создания четырёхстороннего пересечения кабельных трасс под углом 90 градусов. Применяется в системах распределения электроэнергии и управления сигналами там, где требуется пересечение двух лотков под прямым углом - например, на заводах, в распределительных щитах, на транспортерных линиях и в технологических корпусах.

Технические характеристики

• Размеры: 50 мм высота × 200 мм ширина
• Угол пересечения: 90 градусов
• Материал: сталь с оцинковкой горячим способом по методу Сендзимира (слой цинка 10–20 мкм)
• Толщина стенки: 0,8 мм
• Внутренний радиус изгиба: 300 мм
• Температурный диапазон: от –60 C до +60 C
• Цвет: 7047 (серый матовый)
• Срок службы: 20 лет при соблюдении условий эксплуатации
• Наличие крышки: да - обеспечивает доступ к кабелям и защиту от внешних воздействий
• Соответствие стандарту: ГОСТ 14918-80

Совместимость и монтаж

Крестовина 50х200мм совместима с металлическими лотками серии ESCA от IEK, имеющими аналогичную высоту 50 мм. Интегрированный соединитель позволяет закрепить изделие без дополнительных крепёжных элементов - достаточно прикрутить к основному лотку саморезами через предварительно подготовленные отверстия. Крышка фиксируется на защёлках и легко открывается для обслуживания кабелей.

Не используйте с лотками другой высоты - возможны зазоры, снижающие жесткость конструкции и нарушающие герметичность.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 14918-80, регламентирующим конструкцию и прочность аксессуаров для металлических кабельных лотков. Оцинковка по методу Сендзимира гарантирует устойчивость к коррозии даже в агрессивных средах - что повышает безопасность при длительной эксплуатации в условиях повышенной влажности, химической активности или перепадах температур.

Преимущества

• Оцинковка по методу Сендзимира - долговечная защита от ржавчины, даже при механическом повреждении покрытия
• Интегрированный соединитель исключает необходимость в дополнительных крепёжных деталях
• Крышка обеспечивает быстрый доступ к кабелям без демонтажа всей системы
• Работает в экстремальных температурах - подходит для холодильных камер, открытых площадок и промзон
• Совместима с широким спектром лотков серии ESCA - упрощает замену и модернизацию

Ограничения применения

• Не предназначен для использования вне помещений без защиты от прямого попадания осадков - хотя оцинковка устойчива, длительное намокание может сократить срок службы
• Не рекомендуется применять с лотками других производителей, если их внутренние габариты отличаются от 50×200 мм
• Запрещается использовать в качестве несущего элемента - нагрузка должна передаваться только через основной лоток
• Не допускается сварка или термическая обработка - это нарушит целостность цинкового покрытия

Примеры использования

• Пересечение трасс питания и управления на автоматизированном участке конвейера
• Распределение силовых и сигнальных кабелей в распределительной камере подстанции
• Обход препятствий в производственных цехах с плотным расположением оборудования
• Монтаж в холодильных комплексах - благодаря устойчивости к низким температурам

Практические советы

• При монтаже проверьте соответствие высоты лотка - крестовина 50х200мм рассчитана именно на 50 мм; использование с другими размерами вызывает перекос и риск повреждения кабелей
• Перед установкой удалите острые кромки на месте соединения - они могут повредить изоляцию кабелей
• При необходимости прокладки большого количества кабелей - убедитесь, что суммарный диаметр не превышает 60% свободного объёма внутри крестовины
• Проверяйте состояние крышки после каждого техобслуживания - она должна плотно защёлкиваться, чтобы сохранить IP-класс защиты
• Артикул clp1x-050-200 - единственный вариант этой модели в серии ESCA от IEK; другие артикулы с похожими размерами могут не подходить по форме и креплению
