Крестовина плавная тип Г01 ESCA 80х200мм IEK CKR01-0-080-200

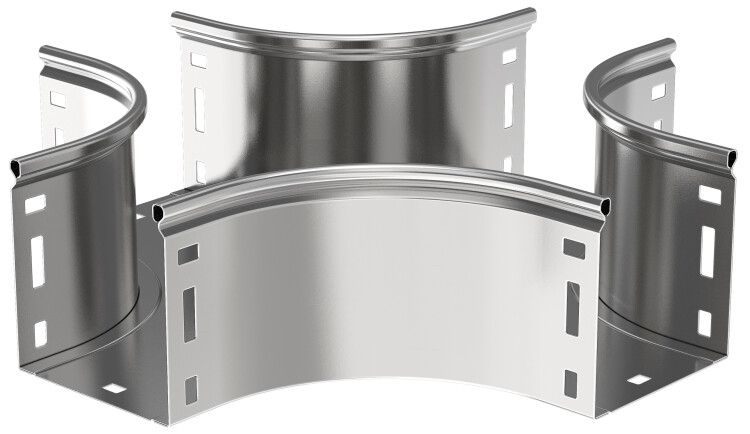

Крестовина плавная тип Г01 ESCA 80х200мм от IEK - это металлический ответвитель для организации X-образного пересечения кабельных трасс в системах прокладки проводов и кабелей. Артикул ckr01-0-080-200 предназначен для использования в промышленных условиях с высокими требованиями к долговечности и механической прочности.

Назначение и область применения

Крестовина плавная тип Г01 ESCA 80х200мм используется для создания четырёхстороннего перехода кабельной трассы под углом 90°. Подходит для прокладки силовых, управляющих и сигнальных кабелей в местах, где необходимо изменить направление трассы без резких поворотов. Применяется в промышленных объектах: на заводах, в распределительных пунктах, на транспорте, в энергообъектах и других зонах с жесткими условиями эксплуатации.

Технические характеристики

• Размеры: ширина 200 мм, высота 80 мм
• Внутренний радиус изгиба: 100 мм - обеспечивает плавный проход кабелей без повреждений изоляции
• Материал: сталь с покрытием по методу Сендзимира - защитный слой цинка ≥10 мкм
• Толщина стенки: 0,8 мм - достаточна для механической устойчивости при нагрузках
• Цвет: светло-серый - соответствует стандартному цвету оцинкованной стали
• Степень защиты: IP00 - не защищён от попадания воды и пыли; требует установки в закрытых каналах или с крышками
• Диапазон температур: от –50 C до +40 C - работает в суровых климатических условиях
• Климатическое исполнение: У2 / ХЛ2 / УХЛ2 / ОМ2 - допущено к применению в помещениях и на открытых площадках в умеренных и холодных регионах
• Срок службы: 20 лет - при соблюдении условий эксплуатации и отсутствии механических повреждений
• Нормативный документ: ГОСТ Р 52868-2007 - соответствие требованиям к кабельным лоткам и аксессуарам

Совместимость и монтаж

Крестовина плавная тип Г01 ESCA 80х200мм совместима с другими элементами серии ESCA того же размера (80×200 мм). Комплектуется соединительными разъёмами - они позволяют надёжно фиксировать изделие между секциями лотка без сварки. Монтаж выполняется болтовым соединением с соседними участками лотка. Для герметизации требуется установка крышки (в комплект не входит). Не рекомендуется использовать без крышек в условиях повышенной запылённости или влажности.

Безопасность и стандарты

Изделие соответствует ГОСТ Р 52868-2007, который регламентирует требования к кабельным лоткам и аксессуарам для прокладки электрических кабелей. Отсутствие степени защиты IP00 означает, что крестовина должна использоваться исключительно внутри закрытых систем - например, в кабельных каналах, коробах или подземных тоннелях. Наличие оцинкованного покрытия снижает риск коррозии, но не заменяет внешнюю защиту.

Преимущества

• Плавный внутренний радиус 100 мм предотвращает перегиб и повреждение кабелей при прокладке
• Оцинкование по методу Сендзимира гарантирует длительную антикоррозийную защиту даже при механическом воздействии
• Стандартные габариты обеспечивают взаимозаменяемость с другими элементами серии ESCA
• Комплектация соединительными разъёмами ускоряет сборку и исключает необходимость сварки
• Работоспособность при экстремальных температурах позволяет применять в холодных регионах и на открытом воздухе

Ограничения применения

• Не предназначена для использования без крышки - при открытом верхнем отверстии возможен доступ пыли, влаги и посторонних предметов
• Не подходит для прокладки кабелей с большим наружным диаметром - максимальный размер кабеля ограничен глубиной лотка (80 мм)
• IP00 не допускает установку во влажных, сырых или наружных средах без дополнительной оболочки
• Не рассчитана на нагрузки выше нормированных - не следует нагружать её весом оборудования или кабелей вне проектных значений

Примеры использования

• X-образное пересечение кабельных трасс в цехе с множеством машин и конвейеров
• Переход между двумя параллельными рядами лотков в распределительном щите
• Обход препятствий в технологическом трубопроводе с одновременной прокладкой нескольких групп кабелей
• Подключение кабелей к оборудованию в холодильных камерах или на открытых площадках при наличии защитного кожуха

Практические советы

• При выборе проверьте посадочные размеры - ширина 200 мм и высота 80 мм должны точно совпадать с остальной частью системы
• Обязательно используйте крышки (приобретаются отдельно) для сохранения целостности кабелей и выполнения требований безопасности
• При монтаже в местах с вибрацией дополнительно затяните соединительные разъёмы
• Не применяйте в качестве опоры для тяжёлых устройств - крестовина служит только для прокладки кабелей
• Для увеличения срока службы в агрессивных средах можно комбинировать с дополнительными защитными кожухами
