Крестовина переходная

Фасонная деталь для разделения потока среды на четыре направления. Применяется в системах водоснабжения, канализации и кабельных трасс. Выбор зависит от типа магистрали, диаметров подключения и способа монтажа.

Как выбрать

Основные технические параметры, определяющие совместимость и надежность соединения:

• Тип системы: Отличается оборудование для водопровода, канализации и кабельных лотков. Устройства несовместимы между этими областями.
• Диаметры подключения: Должны соответствовать диаметрам подключаемых труб или лотков. Расхождение вызывает перепады давления или затрудняет проток.
• Материал: Полипропилен - стандарт для пластиковых труб; сталь - для силовых металлоконструкций. Совмещение возможно только через переходники.
• Плоскость установки: Одноплоскостные - проще в монтаже, но ограничивают угол поворота. Двухплоскостные позволяют обходить препятствия в пространстве.
• Способ соединения: Сварка требует оборудования, но даёт герметичность. Фланцевое или муфтовое - быстрый монтаж, но возможны точки утечки.

Выбор по характеристикам

Для полипропиленового водопровода (PN25)

Крестовины из полипропилена с равными диаметрами и сварным соединением. Предназначены для холодного и горячего водоснабжения, выдерживают давление до 25 бар и температуру до 90  град. C. Подходят для закрытой прокладки в стене или полу. Единственный вариант при работе с PP-R трубами. Соединение выполняется раструбной сваркой - образует монолитный участок без дополнительных уплотнителей.

Товары: [1] [2] [3]

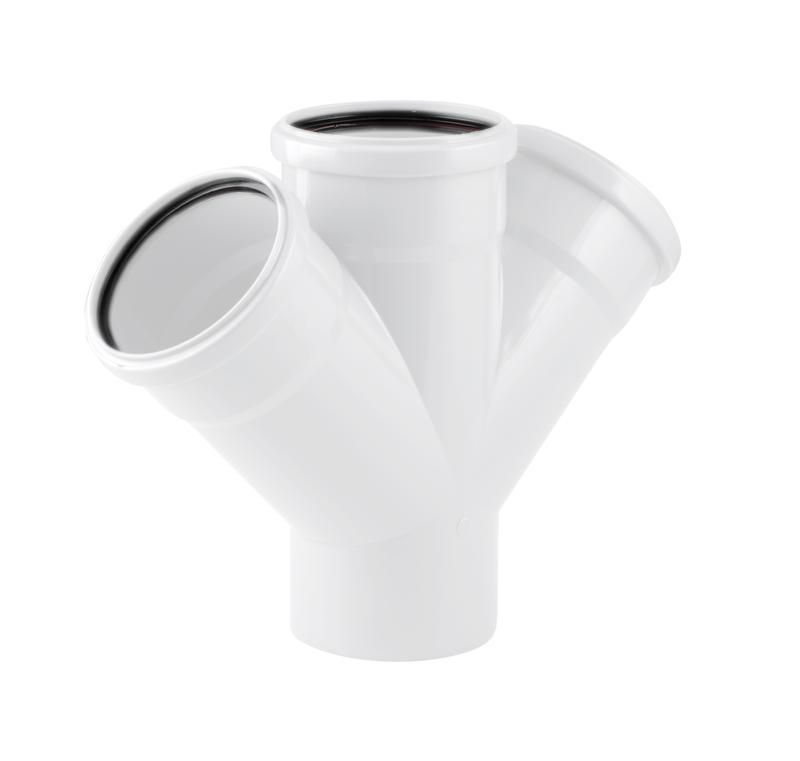

Переходные крестовины для канализации (Ø50-110 мм)

Применяются в внутренних и наружных канализационных сетях. Диаметры различаются: два входа Ø110 мм (стояк), один или два выхода Ø50 мм (подключение сантехники). Углы поворота - 45 град. или 87.5 град. - влияют на гидравлическое сопротивление. Больший угол снижает риск засора. Левые/правые исполнения нужны при пространственной разводке. Материал - ударопрочный полипропилен, рассчитанный на частичное заполнение и периодические нагрузки.

Товары: [4] [5] [6] [7] [8] [9] [10] [11] [12] [13] [14] [15]

Крестовины для кабельных лотков (стальные)

Используются в системах проводки кабельных трасс. Позволяют организовать X-образное ответвление сразу в четырёх направлениях. Размеры строго соответствуют ширине и высоте лотка (например, 100×100 мм). Изготовлены из оцинкованной стали толщиной 0.8 мм, обеспечивающей механическую прочность. Внутренний радиус 100 мм обеспечивает безопасный изгиб кабелей. Крышка продается отдельно - её нужно добавлять дополнительно.

Товары: [16] [17] [18] [19] [20] [21] [22] [23] [24]

Двухплоскостные переходные крестовины (полипропилен)

Предназначены для создания ответвлений в двух перпендикулярных плоскостях. Чаще всего применяются в напорных водопроводных системах, когда требуется изменить направление потока по вертикали и горизонтали одновременно. Диаметры могут различаться (например, 32→20 мм), что позволяет подключать оборудование меньшего сечения. Монтаж - раструбная сварка. Такие фитинги исключают использование множества угольников и тройников, упрощая трассу.

Товары: [25] [26] [27] [28]

Выбор по бюджету

Бюджетные решения

Подходят для временных или малозначимых участков, где допустимы компромиссы. Например, крестовины для водопровода Ø20-25 мм ([1] [2]) - самые недорогие, но имеют ограниченную пропускную способность. В канализации бюджетные модели ([14] [13]) выполнены без указания серии, что может говорить о более простой конструкции. Что теряете: меньше запас по прочности, короче гарантия, реже встречается контроль качества. Оправданы при ремонте второстепенных стояков.

Товары: [1] [2] [14] [13] [17] [18]

Средний сегмент

Наиболее сбалансированный выбор по соотношению цена / качество. Включает популярные диаметры (32 мм для водопровода, 110/50 мм для канализации) и проверенные серии (RTP). Конструкция предусматривает точную посадку, усиленные зоны стыковки. Для кабельных лотков представлены типоразмеры до 200 мм ширины - достаточные для большинства объектов. Что добавляется: лучшая герметизация, соответствие ГОСТ, длительный срок службы.

Товары: [3] [4] [5] [12] [8] [9] [10] [11] [19] [20] [21]

Высокий ценовой сегмент

Решения для крупных проектов и повышенных нагрузок. Это крестовины под широкие кабельные лотки (до 500 мм), где важна несущая способность и эстетика трассы. Также сюда относятся специализированные фитинги красного цвета для наружной канализации ([29] [30]), отличающиеся повышенной стойкостью к УФ и внешним воздействиям. Что получаете: увеличенный срок службы, возможность масштабирования инфраструктуры, соответствие нормативам для общественных зданий.

Товары: [16] [22] [23] [24] [31] [32] [30] [33]

Выводы

Если задача - замена в домашнем водопроводе с трубами 20-25 мм → выбирайте [1] [2]. При монтаже новой разводки с диаметром 32 мм - [3]. Для канализации с ответвлением на мойку и туалет - нужна модель Ø110/50 мм с углом 87.5 град. , например [4] или [8]. Если делается скрытая система с поворотом в двух плоскостях - актуальны двухплоскостные фитинги [25] [26]. Для открытой прокладки кабелей в помещении - берите стальные крестовины под размер лотка: [18] (50×50 мм), [16] (100×100 мм); при расширении трассы - [23] [24]. Для улицы или промобъектов - обращайте внимание на красные фитинги [29] [30] - они устойчивы к УФ.
