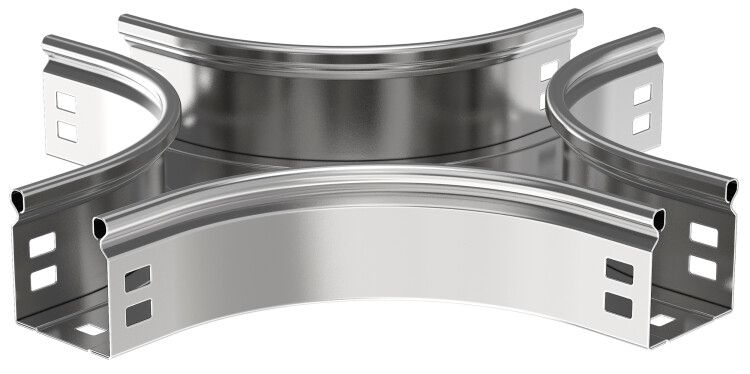

Крестовина плавная тип Г01 ESCA 50х50мм IEK CKR01-0-050-050

Крестовина плавная тип Г01 50х50мм от IEK (ИЭК) - это соединительный элемент для создания X-образного перехода в кабельных лотках. Артикул ckr01-0-050-050 предназначен для прокладки силовых и управляющих кабелей в промышленных системах с высокой нагрузкой на трассу.

Назначение и область применения

Крестовина плавная тип Г01 50х50мм используется для организации пересечения кабельных трасс под прямым углом - когда два лотка пересекаются, и кабели должны менять направление без резких изгибов. Подходит для установки в производственных помещениях, на заводах, в распределительных пунктах, где требуется организовать плотную и надёжную трассу. Применяется в системах с кабелями до 50 мм в высоту и ширину. Элемент не заменяет крышку - она продается отдельно.

Технические характеристики

• Тип изделия: Ответвитель (соединительный элемент для кабельного лотка)
• Размеры: Ширина и высота лотка - 50×50 мм
• Внутренний радиус: 100 мм - обеспечивает плавный изгиб кабелей, снижает риск повреждения изоляции
• Материал: Сталь с покрытием - оцинкована по методу Сендзимира
• Толщина стенки: 0,8 мм - достаточна для жесткости при монтаже в штатных условиях
• Покрытие: Горячее цинкование (слой цинка ≥10 мкм) - защищает от коррозии в средних и тяжёлых условиях
• Степень защиты IP: IP00 - не имеет герметичной защиты, применяется только внутри помещений
• Климатическое исполнение: У2 / ХЛ2 / УХЛ2 / ОМ2 - работает при температурах от –50C до +40C
• Срок службы: До 20 лет при соблюдении условий эксплуатации
• Цвет: Светло-серый - соответствует цветовой гамме системы ESCA
• Нормативный документ: ГОСТ Р 52868-2007 - соответствие требованиям к металлическим кабельным лоткам

Совместимость и монтаж

Крестовина плавная тип Г01 50х50мм совместима с другими элементами серии ESCA от IEK, имеющими аналогичные габариты (50×50 мм). Монтируется на прямые участки лотка с помощью болтов или заклепок - фиксируется к основанию лотка. Для сборки трассы необходимо использовать прямые секции, уголки и крышки того же размера. Обязательно проверьте посадочные отверстия перед установкой - они рассчитаны под стандартные крепежи серии ESCA. Крышка в комплект не входит - её следует заказывать отдельно.

Безопасность и стандарты

Изделие соответствует ГОСТ Р 52868-2007, который регламентирует безопасность, механическую прочность и долговечность кабельных лотков. Цинкование по методу Сендзимира гарантирует равномерное покрытие и устойчивость к химическим воздействиям. Несмотря на отсутствие степени защиты выше IP00, изделие безопасно для использования в контролируемых внутренних зонах без доступа воды и пыли.

Преимущества

• Плавный радиус 100 мм предотвращает перегиб кабелей, особенно важен для многожильных и чувствительных проводов
• Оцинкованное покрытие увеличивает срок службы в агрессивных средах (высокая влажность, перепады температур)
• Совместимость с сериями ESCA и другими продуктами IEK упрощает проектирование и ремонт существующих трасс
• Стандартные размеры позволяют легко заменить элемент без доработки всей системы

Ограничения применения

• Не предназначена для открытых площадок, улиц, сырых или взрывоопасных зон - степень защиты IP00 исключает контакт с водой и пылью
• Не подходит для кабелей с внешним диаметром более 50 мм - возможен перегиб и повреждение изоляции
• Требует обязательной установки крышки - без неё кабели не защищены от механических воздействий и случайного контакта
• Не рекомендуется для частого демонтажа - материал тонкий (0,8 мм), многократные разборки могут деформировать крепёжные отверстия

Примеры использования

• Пересечение трасс на производственной линии: один лоток идёт вдоль станка, второй - поперёк, крестовина позволяет им пересечься без перегиба
• Распределительный щитовой этаж: организация маршрутов между рядами шкафов через одну точку пересечения
• Обновление старой трассы: замена поврежденного участка на новую крестовину типа Г01 без изменения всей системы

Практические советы

• При проектировании учтите, что внутренний радиус 100 мм требует свободного места вокруг крестовины - минимум 150–200 мм с каждой стороны для удобного монтажа
• Выбирайте крышки с таким же покрытием - чтобы сохранить целостность антикоррозийной защиты
• Проверяйте наличие всех крепёжных отверстий перед установкой - некоторые партии могут иметь отличия в расположении
• Для длительной эксплуатации в условиях повышенной влажности используйте дополнительно термостойкие смазки на крепёж
• Артикул ckr01-0-050-050 - единственный вариант в линейке IEK с такими габаритами; другие размеры (например, 100×100) имеют другой артикул
