Ответвитель DPX крестообразный 100х50 в комплекте с крепежными элементами и соединительными пластинами, необходимыми для | 36182K DKC ДКС

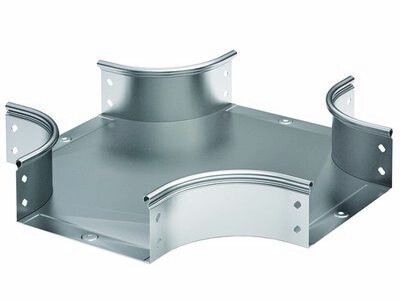

Ответвитель крестообразный 100х50 в комплекте с крепежными элементами и соединительными пластинами от DKC (ДКС), артикул 36182k, предназначен для организации пересечений и ответвлений кабельных трасс в системе S5 Combitech. Изготовлен из оцинкованной стали по методу Сендзимира, обеспечивает долговечную работу в агрессивных условиях.

Назначение и область применения

Ответвитель крестообразный 100х50 используется для создания перекрещивающихся и ответвляющихся участков кабельных трасс. Подходит для прокладки силовых, управляющих и сигнальных кабелей в промышленных объектах, где требуется плотная и надежная маршрутизация. Применяется на заводах, в энергообъектах, на транспорте и в других местах с высокой нагрузкой на кабельные системы.

Технические характеристики

• Тип изделия: крестообразный ответвитель (X-образный)
• Ширина кабельного лотка: 100 мм
• Высота кабельного лотка: 50 мм
• Внутренний радиус изгиба: 100 мм - позволяет прокладывать кабели без повреждения изоляции при минимальном усилии
• Материал: нержавеющая сталь с покрытием по методу Сендзимира - повышенная коррозионная стойкость
• Исполнение: усиленное - рассчитано на большие пролеты и механические нагрузки
• Огнестойкость: да - сохраняет целостность при воздействии открытого пламени
• Монтажные отверстия: NATO - совместимы с универсальной фиксацией через стандартные болты и кронштейны
• Цвет: серый

Совместимость и монтаж

Ответвитель крестообразный 100х50 в комплекте с крепежными элементами и соединительными пластинами полностью совместим с другими элементами системы S5 Combitech. Монтаж выполняется путём установки на лотки с использованием входящих в комплект соединительных пластин и болтов. Отличается жёсткой конструкцией - не требует дополнительных опор при прямых участках до 4 метров. Установка возможна как горизонтально, так и вертикально. Все отверстия уже просверлены - не нужны дополнительные операции.

Безопасность и стандарты

Ответвитель соответствует требованиям по огнестойкости и механической прочности, рекомендован для использования в системах, где важна безопасность при аварийных ситуациях. Покрытие по методу Сендзимира обеспечивает соответствие нормам для помещений с повышенной влажностью и химической активностью. Рекомендованный проектный ассортимент гарантирует соответствие всем стандартам проектирования кабельных трасс.

Преимущества

• Готовый комплект - всё необходимое для монтажа включено: пластины, крепеж, направляющие
• Оцинкование по Сендзимиру - срок службы выше, чем у обычного цинкования
• Жёсткая конструкция снижает риск деформации под весом кабелей
• Поддерживает одновременную прокладку четырёх направлений - экономит место и время при сложных трассах
• Не требует сварки или доработки - сборка на болтах занимает минимум времени

Ограничения применения

Ответвитель не предназначен для использования вне системы S5 Combitech - другие типы лотков не обеспечивают герметичности и точного совпадения габаритов. Не следует применять в условиях постоянного погружения в жидкость - хотя покрытие устойчиво к коррозии, он не является водоуплотнённым устройством. Температурный диапазон ограничен рабочими условиями материалов - не рекомендуется для экстремальных температур ниже -40C и выше +90C без дополнительной защиты.

Примеры использования

• Пересечение трасс на производственной линии - когда два основных кабельных канала должны пересекаться под углом 90°
• Ответвление питания к станку от главной трассы - один выход направляется к оборудованию, остальные три остаются продолжением основной линии
• Распределительная коробка в технологическом корпусе - замена нескольких отдельных коробок одним компактным решением
• Обход препятствий в цехах с плотной аппаратурой - использование ответвителя вместо двух поворотов и одного переходника

Практические советы

• Проверьте перед монтажом, что все кабели в лотке имеют радиус изгиба не менее 100 мм - иначе возможны повреждения изоляции
• Затягивайте крепеж равномерно - перекос одной стороны вызывает напряжение в конструкции
• Используйте этот ответвитель только в сочетании с лотками того же типа и серии - S5 Combitech Сендзимир
• Для длительной эксплуатации в агрессивной среде периодически проверяйте состояние покрытия - даже оцинковка по Сендзимиру требует осмотра каждые 2–3 года
• Не используйте для кабелей с внешним диаметром более 30 мм - заполнение лотка должно оставаться не более 60% от объёма
