Ответвитель для лотка Х-образ. 100х50 сталь 0.8мм XD50-100 КМ LO0103 КМ-Профиль

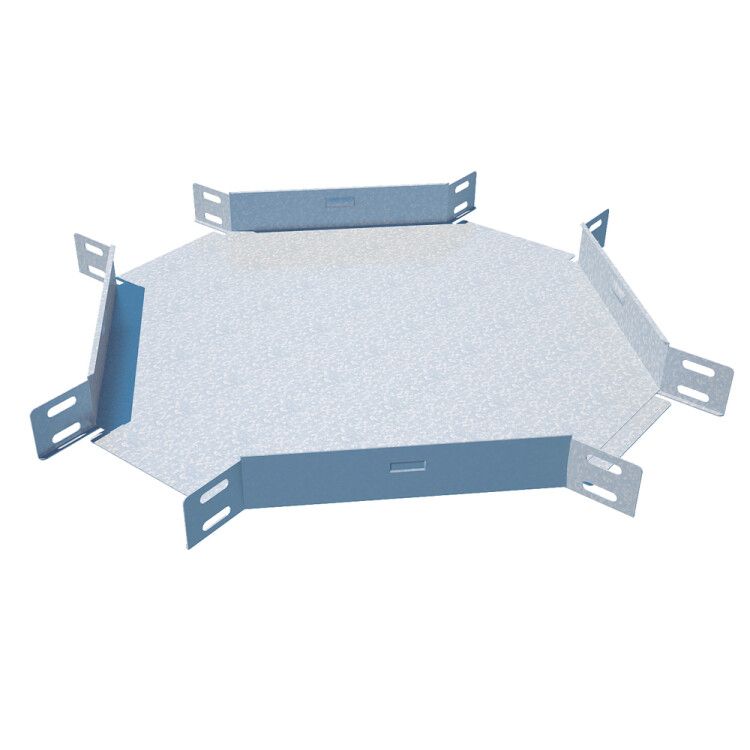

Разветвитель Х-образный 50х100 мм, сталь 0.8мм, КМ-профиль - это фасонный элемент для сборки кабеленесущих систем из металлических лотков. Он обеспечивает равномерное ответвление трассы в четыре направления, сохраняя целостность и жёсткость конструкции. Применяется в помещениях с сухим и слабоагрессивным климатом. Артикулы: xd50-100, xd50*100, lo0103.

Назначение и область применения

Разветвитель Х-образный 50х100 мм, сталь 0.8мм, КМ-профиль предназначен для создания ответвлений в кабельных трассах из металлических лотков. Он позволяет организовать пересечение или распределение кабелей в четырёх направлениях - вперёд, назад, влево и вправо - без использования дополнительных переходников. Элемент совместим с лотками той же серии: шириной 100 мм и высотой борта 50 мм. Установка возможна только внутри зданий, где отсутствуют постоянные воздействия влаги, агрессивных паров или прямых осадков. Соответствует климатическому исполнению У1, УХЛ1, УХЛ3 - подходит для условий с контролируемой температурой и низкой влажностью.

Технические характеристики

• Тип: X-образный разветвитель
• Материал: оцинкованная сталь по методу Сендзимира - устойчивая к коррозии поверхность с равномерным покрытием
• Толщина стенки: 0,8 мм - достаточна для жёсткости, но требует осторожного обращения при монтаже
• Габариты: ширина 100 мм, высота 50 мм, внутренний радиус 100 мм - соответствует стандартному профилю лотков
• Покрытие: цинк по методу Сендзимира - более плотное и долговечное, чем обычное гальваническое оцинкование
• Цвет: серый - матовая поверхность, не требует окраски
• Огнестойкость: да - материал не поддерживает горение, не выделяет токсичных веществ при нагреве
• Конструкция: с интегрированным соединительным разъёмом - лепестки для защёлкивания с лотками

Совместимость и монтаж

Разветвитель Х-образный 50х100 мм, сталь 0.8мм, КМ-профиль совместим исключительно с лотками БАЗОВОЙ СЕРИИ того же размера: 100×50 мм. Монтаж осуществляется путём вставки кромок лотка в специальные лепестки на корпусе разветвителя - они самозаклиниваются и формируют прочный стык без болтов. Не требуется сверление или дополнительные крепёжные элементы. Для усиления жёсткости рекомендуется использовать крышки на всех четырёх плечах. Убедитесь, что лотки перед установкой имеют одинаковый уровень и не деформированы - иначе соединение будет неплотным.

Безопасность и стандарты

Элемент соответствует требованиям ГОСТ 15150-69 по климатическим условиям исполнения У1/УХЛ1/УХЛ3. Огнестойкость подтверждается материалом - сталь с оцинкованным покрытием не горит и не способствует распространению пламени. Нет открытых токоведущих частей - безопасен при работе рядом с электрооборудованием. Не содержит компонентов, запрещённых в ЕАЭС.

Преимущества

• Интегрированные лепестки обеспечивают быстрый и надёжный монтаж без крепёжа
• Оцинковка по методу Сендзимира увеличивает срок службы в сравнении с обычным покрытием
• Огнестойкость снижает риск возгорания в случае аварии
• Серый цвет не требует дополнительной отделки - готов к использованию сразу после доставки
• Форма X-разветвителя минимизирует потери пространства при пересечении трасс

Ограничения применения

• Не допускается использование вне помещений - даже под навесом, так как влага и перепады температур вызывают коррозию в местах стыков
• Не подходит для агрессивных сред: химических цехов, морских портов, кислотных выбросов
• Толщина 0,8 мм не рассчитана на значительные механические нагрузки - нельзя применять там, где есть риск ударов или давления от тяжёлых кабелей
• Запрещена установка в условиях повышенной вибрации без дополнительной фиксации
• Не совместим с лотками других серий, даже если их размер совпадает - форма и лепестки отличаются

Примеры использования

• Распределение силовых кабелей от главного лотка к нескольким станкам в цеху
• Пересечение трасс управления и питания в автоматизированных линиях
• Обход препятствий (колонн, труб) в серверных комнатах с плотной проводкой
• Подключение нескольких пультов управления к единому кабельному каналу

Практические советы

• Перед монтажом проверьте, чтобы все лотки были одного уровня - иначе разветвитель будет перекошен, и крышка не закроется
• Если трасса проходит через участки с возможными механическими воздействиями - обязательно установите крышку на каждый выход
• Не используйте этот разветвитель как опорную точку для подвеса оборудования - он не рассчитан на вертикальные нагрузки
• При необходимости замены - можно демонтировать одну сторону без разборки всей трассы, благодаря самозаклинивающим лепесткам
• Хранить в сухом месте до монтажа - даже оцинкованная сталь может начать корродировать при длительном контакте с влагой
