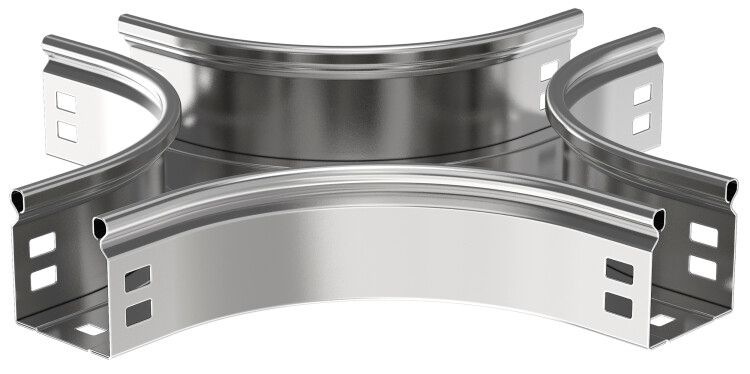

Крестовина плавная тип Г01 ESCA 50х100 IEK CKR01-0-050-100

Крестовина плавная тип Г01 50х100мм от IEK (ИЭК) - металлический ответвитель для организации X-образного пересечения кабельных трасс в лотках. Артикул ckr01-0-050-100 предназначен для прокладки силовых и управляющих кабелей в промышленных условиях с высокой механической нагрузкой.

Назначение и область применения

Крестовина плавная тип Г01 50х100мм используется для создания четырёхстороннего перехода кабельной трассы под углом 90°. Применяется в системах кабельных лотков там, где необходимо пересечение двух направлений без изменения уровня. Подходит для прокладки кабелей на заводах, в энергообъектах, транспортных терминалах и других местах с жесткими требованиями к надёжности трассы.

Технические характеристики

• Форма: X-образная, с плавными закруглениями внутренних углов
• Размеры: ширина лотка 100 мм, высота 50 мм
• Внутренний радиус поворота: 100 мм - обеспечивает минимальное напряжение в изгибе кабеля
• Материал: сталь с покрытием по методу Сендзимира - равномерный цинковый слой толщиной более 10 мкм
• Толщина стенки: 0,8 мм - достаточна для жёсткости при монтаже и эксплуатации
• Цвет: светло-серый
• Климатическое исполнение: У2 / ХЛ2 / УХЛ2 / ОМ2 - работает в помещениях и на открытых площадках в умеренных и холодных климатах
• Диапазон температур: от –50 C до +40 C
• Степень защиты: IP00 - не защищён от попадания воды и пыли; требует установки в закрытые лотки или каналы
• Срок службы: 20 лет при соблюдении условий эксплуатации
• Соответствие: ГОСТ Р 52868-2007

Совместимость и монтаж

Крестовина плавная тип Г01 50х100мм совместима с другими элементами серии ESCA от IEK, имеющими аналогичную ширину (100 мм) и высоту (50 мм). Монтируется на прямых участках лотка с помощью болтов или сварки. Соединительный элемент уже встроен - требуется только фиксация к основному лотку. Для герметизации и защиты кабелей рекомендуется использовать крышку лотка (не входит в комплект).

Безопасность и стандарты

Изделие соответствует ГОСТ Р 52868-2007 - нормативу для кабельных лотков и аксессуаров в электроустановках. Цинкование по методу Сендзимира гарантирует долговременную коррозионную стойкость. Отсутствие степени защиты IP означает, что использование вне закрытых лотков запрещено - риск поражения током и повреждения кабелей при воздействии внешней среды.

Преимущества

• Плавный радиус 100 мм снижает риск повреждения изоляции кабелей при прокладке
• Оцинкованное покрытие защищает от коррозии даже в агрессивных средах
• Жёсткая конструкция выдерживает механические нагрузки от кабелей и внешних воздействий
• Стандартные габариты обеспечивают совместимость с большинством лотков серии ESCA
• Не требует дополнительных креплений - встроенный соединительный элемент ускоряет сборку

Ограничения применения

• Не применяется в открытом виде - степень защиты IP00 исключает работу без крышки и корпуса
• Не подходит для кабелей с большим наружным диаметром - максимальный проход ограничен высотой 50 мм
• Запрещено применение в условиях постоянного контакта с химически активными жидкостями - цинк может разрушаться при длительном воздействии кислот и щелочей
• Не рассчитана на частую демонтажную эксплуатацию - фиксация предполагает стационарную установку

Примеры использования

• Пересечение трасс в распределительных пунктах заводских цехов
• Обход препятствий в автоматизированных линиях с множеством кабелей
• Подключение оборудования к двум направлениям питания в зонах с плотной проводкой
• Монтаж в лотках на элеваторах, конвейерах и вентиляционных каналах

Практические советы

• Проверьте посадочные размеры лотка перед заказом - ширина 100 мм должна точно совпадать с вашим лотком
• Всегда используйте крышку - без неё крестовина не выполняет функцию защиты кабелей
• При монтаже в сырых помещениях дополнительно проверьте целостность цинкового слоя после сварки
• Не допускайте перегрузки кабелями - суммарный диаметр кабелей не должен превышать 70–80% свободного объёма лотка
• Для удобства сборки используйте одинаковые элементы серии ESCA - это исключает проблемы с совмещением
