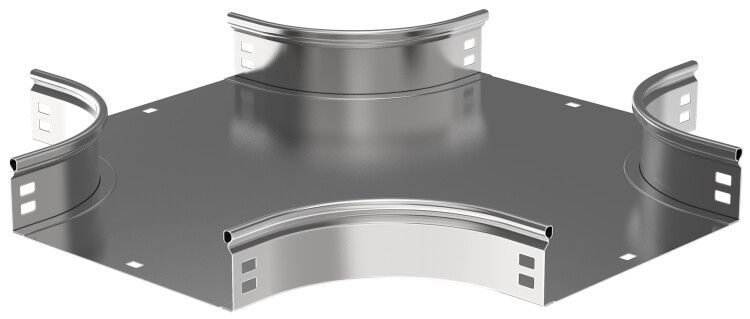

Крестовина плавная тип Г01 ESCA 50х200мм IEK CKR01-0-050-200

Крестовина плавная тип Г01 ESCA 50х200мм от IEK - это металлический ответвитель для организации X-образного пересечения кабельных трасс в системах кабельных лотков. Артикул ckr01-0-050-200 предназначен для прокладки силовых и управляющих кабелей в промышленных условиях с высокими требованиями к долговечности.

Назначение и область применения

Крестовина плавная тип Г01 ESCA 50х200мм используется для создания четырёхстороннего перехода между кабельными лотками под углом 90°. Она позволяет изменить направление трассы без резких изгибов, снижая механическую нагрузку на кабели. Применяется в системах распределения электроэнергии на заводах, в цехах, на транспорте и в других объектах с жесткими условиями эксплуатации.

Технические характеристики

• Размеры: ширина лотка 200 мм, высота 50 мм
• Внутренний радиус изгиба: 100 мм - обеспечивает плавный проход кабелей без повреждений изоляции
• Материал: сталь с покрытием по методу Сендзимира - защитный слой цинка ≥10 мкм
• Толщина стенки: 0,8 мм - достаточна для жёсткости при сохранении лёгкости
• Цвет: светло-серый - соответствует стандартному цвету оцинкованной стали
• Степень защиты: IP00 - не защищена от попадания воды и пыли; требует установки в закрытых каналах или под крышками
• Климатическое исполнение: У2 / ХЛ2 / УХЛ2 / ОМ2 - работает при температурах от –50 C до +40 C
• Срок службы: 20 лет - при соблюдении условий эксплуатации и наличии защитных крышек
• Соответствие нормам: ГОСТ Р 52868-2007

Совместимость и монтаж

Крестовина плавная тип Г01 ESCA 50х200мм совместима с другими элементами серии ESCA того же размера (50×200 мм). Монтаж выполняется путём фиксации болтами или сварки к основным участкам лотка. Соединительный элемент уже встроен - требуется лишь выровнять и закрепить. Для герметичности необходимо использовать крышки, которые в комплект не входят.

Безопасность и стандарты

Изделие соответствует ГОСТ Р 52868-2007 - стандарту для кабельных лотков и аксессуаров. Отсутствие степени защиты IP00 означает, что использование вне закрытых каналов запрещено - риск поражения током и повреждения кабелей при воздействии внешней среды слишком велик.

Преимущества

• Плавный радиус 100 мм минимизирует изгиб кабелей - продлевает срок службы изоляции
• Оцинкование по методу Сендзимира даёт равномерное и прочное антикоррозийное покрытие
• Стальная конструкция выдерживает механические нагрузки при прокладке многожильных кабелей
• Подходит для широкого диапазона температур - надёжна даже в холодных регионах

Ограничения применения

• Не применяется в открытых зонах без крышек - степень защиты IP00 исключает контакт с влагой и пылью
• Не рекомендуется для кабелей с минимальным допустимым радиусом изгиба меньше 100 мм - возможны повреждения
• Требует обязательной установки верхних крышек - без них теряются функции защиты и удобства обслуживания
• Не подходит для взрывоопасных зон - отсутствуют специальные сертификаты ATEX или аналоги

Примеры использования

• X-образное пересечение трасс на производственной линии с несколькими станками
• Переход между секциями кабельного лотка в распределительном щите цеха
• Объединение кабельных маршрутов в автоматизированных системах управления
• Прокладка кабелей в холодильных камерах или на открытых площадках при использовании защитных кожухов

Практические советы

• Проверьте посадочные размеры перед заказом - совместимость гарантируется только с лотками ESCA 50×200 мм
• Закупайте крышки отдельно - они необходимы для безопасности и соответствия нормам
• При сварке используйте точечную технологию - чтобы не повредить цинковое покрытие вокруг шва
• Для длительной эксплуатации в сыром воздухе дополнительно обработайте места соединений противокоррозийной смазкой
• Не используйте эту крестовину вместо поворота с меньшим радиусом - она рассчитана именно на плавный изгиб
