Крестовина плавная тип Г01 ESCA 100х500мм IEK CKR01-0-100-500

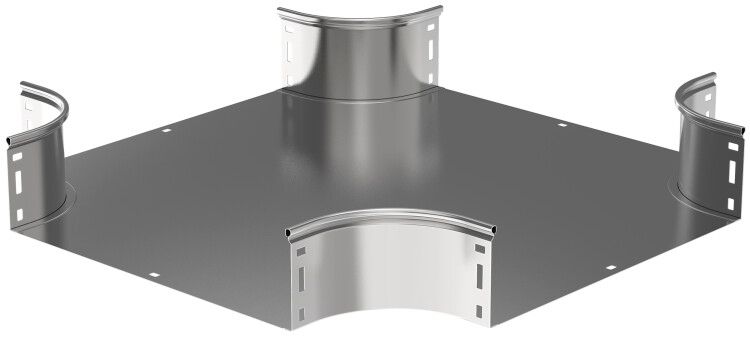

Крестовина плавная тип Г01 100х500мм от IEK (ИЭК) - это металлический ответвитель для формирования X-образного перехода кабельной трассы в лотках. Артикул ckr01-0-100-500 предназначен для прокладки силовых и управляющих кабелей в промышленных условиях с высокой нагрузкой на механическую прочность.

Назначение и область применения

Крестовина плавная тип Г01 100х500мм используется для организации пересечения двух кабельных трасс под прямым углом. Она позволяет изменить направление кабелей без резких изгибов, снижая риск повреждения изоляции. Применяется в системах распределения электроэнергии на заводах, в цехах, на транспорте, в энергообъектах - там, где требуется компактное и надёжное пересечение кабельных путей.

Технические характеристики

• Форма: X-образная, с плавными закруглениями
• Внешние габариты: ширина 500 мм, высота 100 мм
• Внутренний радиус изгиба: 100 мм - обеспечивает безопасный проход кабелей без перегибов
• Материал: сталь с покрытием по методу Сендзимира - равномерный слой цинка толщиной не менее 10 мкм
• Толщина стенки: 0,8 мм - достаточна для жесткости при монтаже и эксплуатации
• Цвет: RAL 7047 (серый матовый)
• Климатическое исполнение: У2 / ХЛ2 / УХЛ2 / ОМ2 - работает в помещениях и на открытых площадках в умеренных и холодных климатах
• Диапазон температур: от –50 C до +40 C
• Степень защиты: IP00 - не защищён от попадания воды и пыли; требует установки в закрытые лотки или каналы
• Срок службы: 20 лет при соблюдении условий эксплуатации
• Соответствие: ГОСТ Р 52868-2007

Совместимость и монтаж

Крестовина плавная тип Г01 100х500мм совместима с лотками того же типа и размера от IEK (ИЭК) серии ESCA. Монтируется на опорные элементы кабельного лотка с помощью болтов или сварки. Соединительный элемент уже встроен - не требует дополнительных деталей для фиксации. Для герметичности необходимо использовать крышку лотка, которая в комплект не входит. Рекомендуется проверять посадочные размеры перед установкой - внутренняя ширина 500 мм должна точно соответствовать ширине основного лотка.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 52868-2007, регламентирующим конструкцию и параметры кабельных лотков. Покрытие по методу Сендзимира гарантирует долговременную коррозионную стойкость. Несмотря на отсутствие степени защиты (IP00), использование внутри закрытых лотков исключает доступ к токоведущим частям и соответствует нормам безопасности.

Преимущества

• Плавный радиус 100 мм предотвращает перегибы кабелей, особенно важен для многожильных и чувствительных проводов
• Оцинкование по Сендзимиру даёт лучшую адгезию и срок службы по сравнению с обычным горячим цинком
• Жёсткая конструкция из стали 0,8 мм выдерживает механические нагрузки при заполнении лотка кабелями
• Подходит для автоматизированного монтажа - один элемент заменяет несколько участков прямого лотка

Ограничения применения

• Не применяется в открытом виде - IP00 не допускает воздействия влаги, пыли, химических сред
• Не рекомендуется для использования в зонах с постоянным брызгами, паром или агрессивными веществами
• Требует наличия крышки лотка - без неё возможен доступ к кабелям, что нарушает правила электробезопасности
• Не подходит для кабелей с минимальным радиусом изгиба более 100 мм - например, некоторые силовые кабели с бумажной изоляцией

Примеры использования

• Пересечение трасс в цехе с конвейерной линией - кабели питания и управления пересекаются под прямым углом
• Распределительный щитовой этаж - кросс-соединение между рядами лотков
• Объекты ЖКХ - прокладка кабелей в подвальных каналах с ограниченным пространством
• Автомобильные заводы - системы управления и сигнализации, где важно сохранить целостность кабелей при частых перемещениях оборудования

Практические советы

• Перед монтажом проверьте соответствие ширины крестовины (500 мм) и лотка - даже небольшая разница вызывает перекос и затруднит прокладку
• Используйте только крышки, совместимые с сериями ESCA - они обеспечивают герметичность и защиту от внешних воздействий
• При использовании в местах с повышенной вибрацией дополнительно закрепите крестовину антивибрационными прокладками
• Для кабелей большого диаметра рассчитывайте заполнение лотка не выше 40–50% - чтобы не нарушить радиус изгиба
• При необходимости окраски - используйте краски, совместимые с цинковым покрытием, и не нарушающие антикоррозийные свойства
