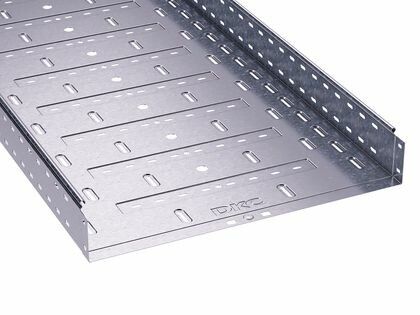

Лоток перфорированный 500х100 L2000 сталь 1мм ДКС 35336

Лоток перфорированный 500х100х2000 сталь 1мм от бренда DKC (ДКС), артикул 35336, предназначен для прокладки силовых и слаботочных кабелей в помещениях и на улице. Его оцинкованная стальная конструкция обеспечивает долговечность, а перфорация снижает массу и упрощает монтаж.

Назначение и область применения

Лоток перфорированный 500х100х2000 сталь 1мм используется для прокладки кабельных трасс в промышленных зонах, на объектах ЖКХ, энергетике, транспорте и автоматизации. Подходит как для внутренней, так и для наружной установки благодаря защите от коррозии и климатическому исполнению УХЛ2. Применяется в системах с требованием к вентиляции кабелей, легкому доступу к проводам и быстрому обслуживанию.

Технические характеристики

• Габариты: ширина 500 мм, высота 100 мм, длина 2000 мм
• Толщина материала: 1 мм (реальное значение — 0,9–1,0 мм, соответствует ГОСТ)
• Материал: сталь оцинкованная горячим способом по методу Сендзимира
• Полезное сечение: 49 500 мм²
• Перфорация боковой стенки: да — отверстия диаметрами 11 мм, 17 мм, 21 мм для вывода кабелей
• Монтажная перфорация: да — отверстия для крепления к стенам, потолкам, опорам
• Огнестойкость: да — материал не поддерживает горение
• Цвет: серый
• Климатическое исполнение: УХЛ2 — работает при температуре от −40°C до +40°C, в условиях повышенной влажности
• Исполнение: без разъема — требуется использование фитингов и соединителей системы S5 Combitech

Совместимость и монтаж

Лоток перфорированный 500х100х2000 сталь 1мм совместим с комплектующими серии S5 Combitech от DKC. Соединение осуществляется по принципу «мама-папа» — элементы вставляются друг в друга без сварки или болтов. Это исключает необходимость в дополнительных крепежах и ускоряет сборку. Для герметичности рекомендуется использовать крышки, которые обеспечивают степень защиты IP10. Крепление к поверхностям выполняется через монтажную перфорацию с помощью хомутов, кронштейнов или анкеров.

Безопасность и стандарты

Произведено из оцинкованной стали по методу Сендзимира — гарантирует равномерное покрытие цинком и устойчивость к механическим повреждениям. Огнестойкость соответствует требованиям к кабельным системам в зонах с повышенными пожарными рисками. Наличие перфорации предотвращает перегрев кабелей. Сертифицирована система S5 Combitech для работы в соответствии с международными нормами прокладки кабелей.

Преимущества

• Высокая несущая способность — за счет формованного профиля прочность возрастает на 54% по сравнению с плоскими аналогами
• Сниженный вес — перфорация уменьшает массу без потери жесткости
• Удобство обслуживания — отверстия позволяют легко вывести или заменить кабели без демонтажа лотка
• Быстрая сборка — система «мама-папа» исключает использование инструментов при соединении
• Защита кабелей — гладкая поверхность внутри лотка не повреждает изоляцию при протяжке

Ограничения применения

• Не предназначена для прокладки в средах с постоянным контактом с жидкостями — даже с крышками степень защиты IP10 не обеспечивает герметичность
• Не подходит для взрывоопасных зон (не имеет взрывозащиты)
• Требуется обязательное использование крышек для достижения заявленной степени защиты IP10
• При монтаже на длинных участках необходимо учитывать тепловое расширение — оставляйте компенсационные зазоры

Примеры использования

• Прокладка кабелей управления на заводах и конвейерах
• Кабельные трассы в серверных комнатах и распределительных щитах
• Наружные маршруты для связи и сигнализации на железнодорожных станциях
• Энергообеспечение насосных станций и вентиляционных узлов
• Аксессуары для систем автоматизации в пищевой и фармацевтической промышленности

Практические советы

• При выборе длины учтите, что лоток 2000 мм — стандартная единица; для переходов используйте углы, тройники и ответвители серии S5 Combitech
• Для вертикальной прокладки обязательно закрепляйте каждый метр лотка — допустимый шаг крепления — не более 1,5 м
• При работе в сырых местах проверьте целостность оцинковки перед монтажом — царапины можно заделать специальной краской на основе цинка
• Не используйте лоток как несущий элемент для тяжелых устройств — он рассчитан только на кабельные нагрузки
• Заказывайте крышки и крепеж одновременно с лотком — они совместимы только с системой DKC S5 Combitech
