Лоток перфорированный 500х100х2000мм, горячеоцинкованный | 35336HDZ DKC ДКС

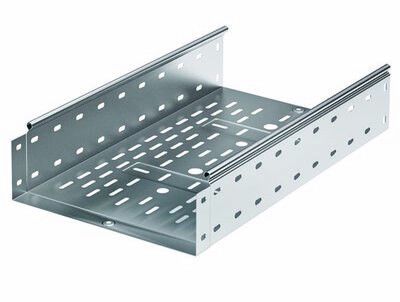

Лоток перфорированный 500х100х2000мм, горячеоцинкованный от DKC (ДКС) - это прочный и легкий элемент кабельной трассы, предназначенный для прокладки силовых и слаботочных кабелей в помещениях и на улице. Артикул 35336hdz входит в серию S5 Combitech и сочетает высокую механическую надежность с антикоррозийной защитой.

Назначение и область применения

Лоток перфорированный 500х100х2000мм, горячеоцинкованный используется для организации открытых кабельных трасс в промышленных, коммерческих и инфраструктурных объектах. Подходит для прокладки кабелей в цехах, на эстакадах, в тоннелях, на фасадах зданий и других местах с высокой влажностью или риском коррозии. Благодаря перфорации и открытой конструкции обеспечивает хороший доступ к кабелям для обслуживания и модификации трассы.

Технические характеристики

• Размеры: ширина 500 мм, высота 100 мм, длина 2000 мм
• Материал: сталь оцинкованная, толщиной 1 мм
• Покрытие: горячее цинкование - защищает от коррозии даже в агрессивных средах
• Полезное сечение: 49 500 мм2 - позволяет размещать значительную массу кабелей
• Перфорация: боковые стенки и основание имеют отверстия для вывода кабелей и снижения веса
• Монтажная перфорация: да - возможность крепления к стенам, потолкам и опорам через стандартные отверстия
• Огнестойкость: соответствует требованиям к негорючим материалам
• Цвет: серый - естественный цвет оцинкованной стали
• Исполнение: без разъема - требует соединения с другими элементами системы

Совместимость и монтаж

Лоток перфорированный 500х100х2000мм, горячеоцинкованный совместим с комплектующими серии S5 Combitech от DKC (ДКС): углы, переходники, крышки и кронштейны. Соединение между лотками осуществляется по принципу «мама-папа» - выступы одного лотка входят в пазы другого, формируя герметичный и непрерывный канал. Крепление выполняется через монтажную перфорацию с помощью болтов или саморезов. Для установки на вертикальные поверхности рекомендуется использовать кронштейны с шагом не более 1,5 метра. Установка на горизонтальные поверхности допускается с шагом опор до 2 метров при равномерной нагрузке.

Безопасность и стандарты

Лоток перфорированный 500х100х2000мм, горячеоцинкованный изготовлен из негорючего материала и соответствует нормам безопасности для кабельных систем. Горячее цинкование обеспечивает долговечность в соответствии с ГОСТ 14918. Открытая конструкция исключает перегрев кабелей. При использовании крышек система достигает степени защиты IP10 - против попадания крупных частиц и капель воды сверху. Наличие перфорации снижает риск образования конденсата внутри лотка.

Преимущества

• Высокая несущая способность благодаря усиленной подформовке - до +54% по сравнению с обычными лотками
• Уменьшенный вес за счет перфорации - проще транспортировать и монтировать
• Антикоррозийная защита горячим цинком - срок службы до 25 лет в условиях повышенной влажности
• Простота монтажа: система «мама-папа» исключает необходимость сварки или дополнительных креплений между лотками
• Доступ к кабелям без демонтажа - удобство для диагностики и замены проводов
• Не повреждает изоляцию кабелей - гладкая внутренняя поверхность без острых кромок

Ограничения применения

• Не предназначен для прокладки в зонах с постоянным погружением в воду - степень защиты IP10 не обеспечивает герметичность
• Требует установки крышек для защиты от осадков и пыли - без них не соответствует требованиям IP54+
• Не рекомендован для использования в средах с химически активными парами (например, кислотные производства) без дополнительного покрытия
• Толщина металла 1 мм ограничивает применение в зонах с высокой механической нагрузкой (например, под колесами транспорта)
• Не является самостоятельным решением - требуется использование крепежа, уголков и крышек для полноценной работы системы

Примеры использования

• Прокладка кабелей управления на заводах и конвейерах
• Кабельные трассы в распределительных пунктах и серверных помещениях
• Наружные линии связи и энергоснабжения на промплощадках
• Электроснабжение светильников и оборудования на фасадах зданий
• Обустройство кабельных путей в тоннелях и подземных переходах

Практические советы

• При заказе учитывайте посадочные размеры: ширина 500 мм требует свободного пространства минимум 520–530 мм для монтажа
• Для длинных трасс используйте компенсационные участки - температурные деформации могут вызвать напряжение в стыках
• Закрывайте лоток крышками при эксплуатации на улице - это повысит класс защиты и продлит жизнь кабелям
• Не перегружайте лоток - максимальная нагрузка зависит от шага опор; для 2-метрового шага не превышайте 15–20 кг/м
• При необходимости резки - используйте ножницы по металлу, после чего обработайте кромки для удаления заусенцев
• Совместите этот лоток с другими элементами серии S5 Combitech - все детали рассчитаны на взаимную совместимость
